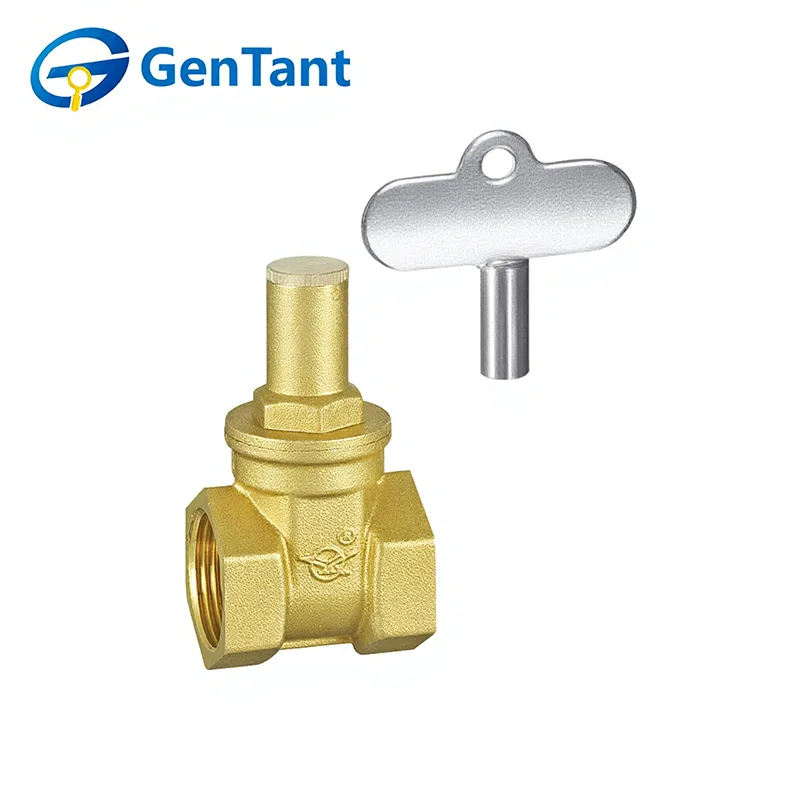

Vanne à vanne verrouillable triangulaire

Une vanne à vanne triangulaire verrouillable est un dispositif de contrôle de débit spécialisé conçu pour une isolation sécurisée dans les systèmes de canalisations. Sa fonction principale est d'activer ou de bloquer complètement l'écoulement du fluide grâce au mouvement linéaire d'une vanne en forme de coin, tandis que le mécanisme de verrouillage intégré en forme de triangle permet de sécuriser la position de la vanne (ouverte ou fermée) avec un cadenas. Cela empêche tout fonctionnement non autorisé ou accidentel, garantissant la sécurité critique du système, un accès contrôlé pour la maintenance et une gestion précise des flux dans les applications où la sécurité opérationnelle est essentielle, comme dans les services publics, les services des bâtiments commerciaux et les processus industriels.

Caractéristique du produit et application

Le robinet-vanne triangulaire verrouillable est conçu pour un contrôle marche/arrêt sécurisé dans les systèmes d'approvisionnement en eau et de canalisations de services publics. Il est doté d'un corps de vanne durable et d'un mécanisme de verrouillage à clé triangulaire qui empêche toute utilisation non autorisée et toute altération. Lorsqu'il est complètement ouvert, il offre une résistance minimale à l'écoulement et des performances d'étanchéité fiables. Cette vanne est largement utilisée dans les réseaux d'eau municipaux, les services du bâtiment, les systèmes CVC et les canalisations industrielles où la sécurité, un accès contrôlé et une isolation fiable sont requis.

Paramètre du produit

Spécification technique

① Fabriqué à partir de cuivre de haute qualité en utilisant des processus d'estampage rouge et de forgeage à chaud.

② Le robinet-vanne triangulaire verrouillable fonctionne avec des fluides tels que l'eau, le pétrole et le gaz.

③ Température de fonctionnement : -10°C ≤ t ≤ 120°C.

④ Pression de service maximale admissible (PN) : 16 bars.

Type de connexion filetée

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

Composition du matériau

Corps de vanne, chapeau, porte : HPb59-1

Élément d'étanchéité : EPDM

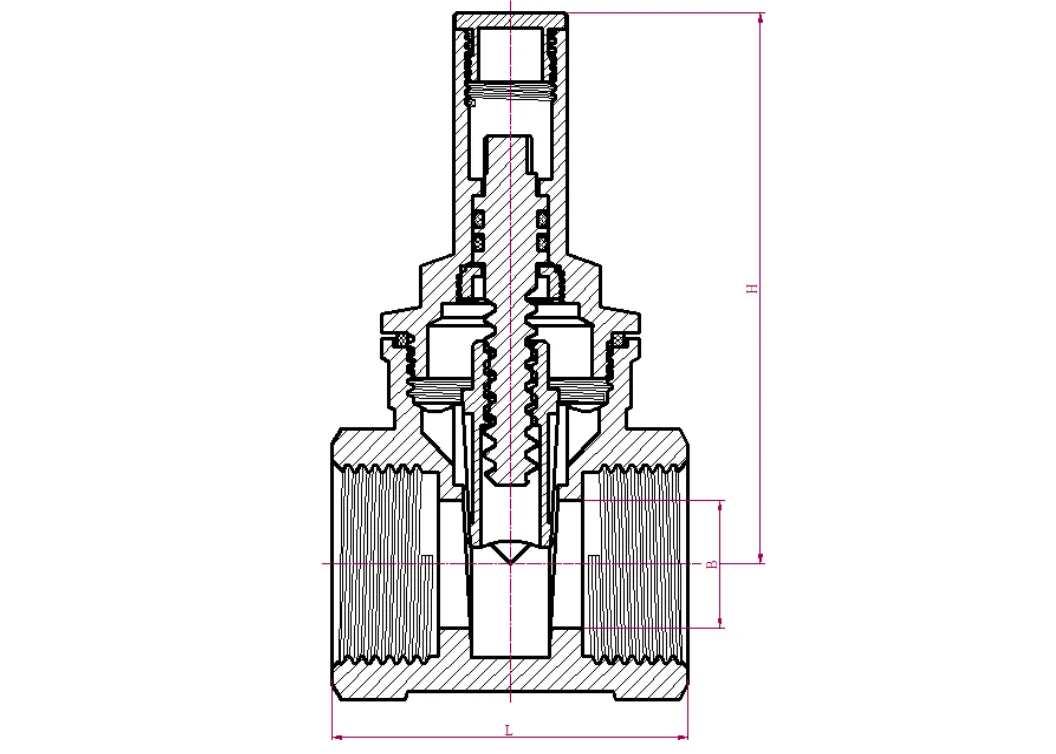

Dimension du produit

Directives d'installation

1.1 Pour les robinets-vannes filetés, assurez-vous que le robinet-vanne est en position complètement fermée lors de l'installation et du serrage. Les matériaux d'étanchéité tels que le ruban PTFE doivent être propres et exempts de débris.

1.2 Lors de l'installation de vannes à vanne filetées, assurez-vous que le tuyau est perpendiculaire à la face d'extrémité du corps de vanne. Saisissez uniquement la partie hexagonale ou octogonale du même côté que le filetage pendant le serrage. Ne saisissez pas la partie hexagonale ou octogonale opposée. Le couple d'installation ne doit pas dépasser 50 N·m pour les DN15 et DN20, et ne doit pas dépasser 70 N·m pour le DN25 afin d'éviter une déformation du corps de la vanne ou un fonctionnement perturbé.

1.3 Lors du raccordement d'un robinet-vanne fileté à l'extrémité du tuyau, le filetage interne peut être conique ou parallèle, mais le filetage externe doit être un filetage de tuyau conique. Le non-respect de ces consignes peut entraîner un desserrage des connexions et des fuites.

1.4 Ce point répète l'exigence énoncée dans la section 1.3 : les filetages internes peuvent être coniques ou parallèles, tandis que les filetages externes doivent être coniques pour éviter les fuites dues à des connexions desserrées.

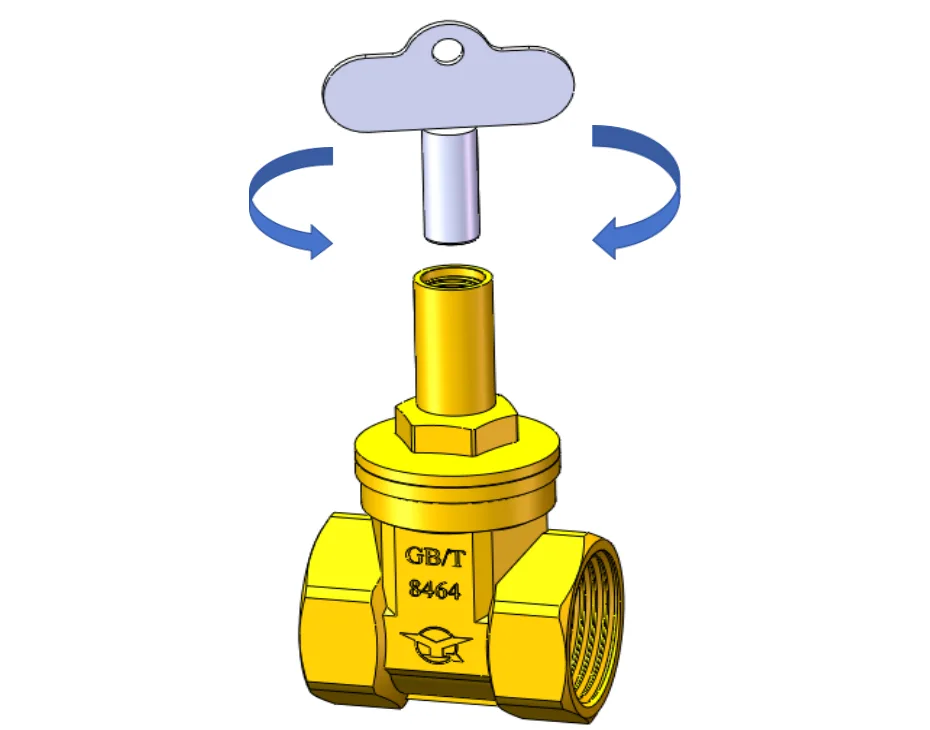

1.5 Pour faire fonctionner le robinet-vanne triangulaire verrouillable : tournez dans le sens des aiguilles d'une montre pour fermer et dans le sens inverse des aiguilles d'une montre pour ouvrir. N'utilisez pas d'outils supplémentaires ni de force excessive, car cela pourrait endommager la structure de la vanne.

1.6 Il est recommandé d'utiliser la vanne uniquement en position complètement ouverte ou complètement fermée pour prolonger sa durée de vie. La vanne ne doit pas être partiellement ouverte à des fins d'étranglement et ne doit pas être utilisée comme vanne d'extrémité.
