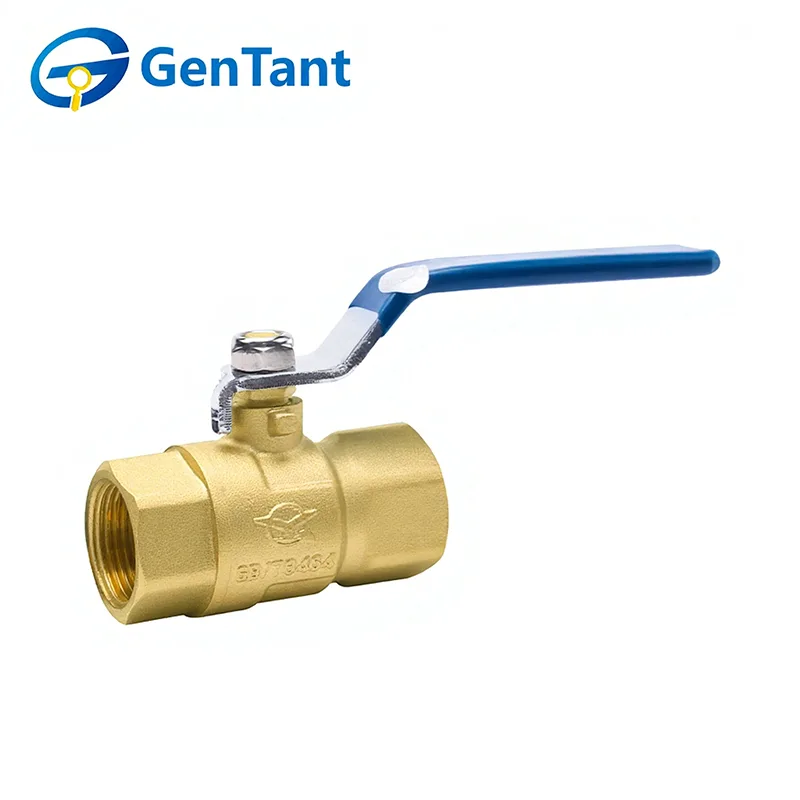

Robinet à tournant sphérique à filetage femelle étendu

Le robinet à tournant sphérique à filetage femelle étendu est une variante spécialisée conçue pour les applications nécessitant un accès et un fonctionnement plus faciles dans des canalisations difficiles d'accès ou isolées. Sa fonction principale reflète celle d'un robinet à tournant sphérique standard : fournir un contrôle marche/arrêt fiable, quart de tour, du débit de fluide avec une chute de pression minimale. La caractéristique déterminante est un ensemble de tige allongée, qui positionne la poignée de commande plus loin du corps de la vanne. Cela permet à l'actionneur de dépasser au-delà de l'isolation des tuyaux, des panneaux muraux ou d'autres obstructions, permettant ainsi un fonctionnement manuel sûr et pratique sans retirer les matériaux environnants. La vanne se termine par des filetages internes (femelles) pour une connexion directe aux tuyaux filetés externes, offrant une étanchéité sûre et compacte dans les systèmes de plomberie, de chauffage et industriels.

Caractéristique du produit et application

Le robinet à tournant sphérique à filetage femelle étendu est conçu avec un corps allongé pour faciliter une installation facile dans des systèmes de tuyauterie isolés ou des espaces muraux encastrés. Cette extension permet à la poignée de fonctionner librement sans interférer avec les épaisses couches d'isolation, que l'on trouve couramment dans les réseaux commerciaux de CVC et d'eau glacée. Sa principale caractéristique est le filetage interne profond, garantissant une connexion étanche à couple élevé, idéale pour la plomberie résidentielle robuste et les projets de construction à haute efficacité.

Paramètre du produit

Spécification technique

Pression nominale : 2,0 MPa

Milieu de travail : eau, huile, gaz non corrosifs et ininflammables

Température de fonctionnement : -10°C ≤ T ≤ 120°C

Filetage conforme à la norme ISO 228

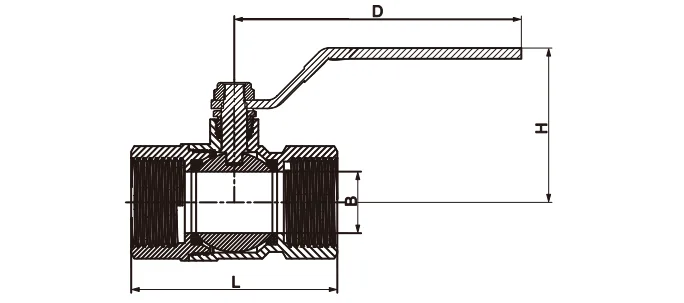

Dimension du produit

Caractéristiques et avantages du produit

Les robinets à tournant sphérique à filetage femelle étendu GenTant sont conçus pour une fermeture rapide et une activation fiable du débit.

Matériau de qualité supérieure : fabriqué à partir de laiton HPb59-1 de haute qualité (norme nationale).

Débit optimal : offre la résistance à l'écoulement la plus faible possible (effectivement nulle).

Haute performance : capable de résister à des différentiels de pression élevés pendant la fermeture.

Fonctionnement rapide : certains modèles offrent des vitesses d'ouverture/fermeture de 0,05 s à 0,1 s, idéales pour les systèmes automatisés.

Conception compacte : léger et peu encombrant pour une intégration facile dans divers réseaux de tuyauterie.

Directives d'installation

Pour garantir des performances à long terme et éviter les dommages structurels, l'installation doit être effectuée par des professionnels qualifiés.

Préparation : Assurez-vous que le système de tuyauterie est propre. Retirez les capuchons de protection et inspectez les ports pour détecter la présence de débris.

Alignement : Vérifiez que les tuyaux de raccordement sont parfaitement alignés. Un désalignement excessif crée une contrainte d'installation qui peut endommager la vanne.

Outillage correct : utilisez une clé ou une pince à tuyau avec un couple approprié sur la partie hexagonale ou octogonale de la vanne la plus proche du filetage à serrer. N'appliquez jamais de force à l'extrémité opposée, car cela pourrait déformer le corps.

Étanchéité des filetages : utilisez du mastic PTFE uniquement sur les filetages des tuyaux. Suivez les normes ISO 228 pour la longueur du filetage ; ne serrez pas trop, car le fait d'atteindre le filetage peut endommager les surfaces d'étanchéité internes.

Support du système : fournissez un support adéquat pour empêcher le poids de la tuyauterie de stresser la vanne.

Vérification avant service : vérifiez que les valeurs nominales de pression et de température correspondent au système et faites fonctionner la vanne complètement (ouverte/fermée) une fois avant la mise en service.

Mode d'emploi

Fonction : Les robinets à tournant sphérique à filetage femelle étendu sont destinés uniquement au service marche/arrêt. Ils doivent être maintenus complètement ouverts ou complètement fermés et ne doivent pas être utilisés pour l'étranglement (régulation du débit).

Mécanisme : Ce sont des valves bidirectionnelles. La position de la poignée indique le sens du débit.

Prévention des coups de bélier : Ne fermez pas la vanne trop brusquement pour éviter les effets de « coups de bélier » (coups de bélier soudains).

Utilisation de la poignée : utilisez uniquement la poignée fournie par l’usine. N'utilisez jamais d'extensions pour augmenter l'effet de levier, car un couple excessif endommagerait les composants internes.

Inspection et entretien

Entretien général : un entretien régulier est généralement inutile au-delà des contrôles occasionnels du cyclisme et de l'emballage de la tige.

Filtration : Il est fortement recommandé d'installer un filtre à l'entrée du système pour protéger le joint interne de la vanne.

Contrôle des fuites : en cas de fuite de la tige, serrez l'écrou de presse-étoupe d'un quart de tour dans le sens des aiguilles d'une montre. La garniture PTFE est conçue pour la compensation.

Avertissement de sécurité : n'essayez jamais de réemballer ou de démonter une vanne lorsque le système est sous pression. Commencez toujours par relâcher la pression.

Pas de démontage : nous ne recommandons pas de démonter les vannes en deux parties pour le remplacement de pièces, car cela compromet généralement l'intégrité du corps/du cordier.
