Vanne de remplissage à tige longue

Une vanne de remplissage à tige longue est une vanne spécialisée à flotteur conçue pour contrôler et maintenir automatiquement les niveaux d'eau dans les réservoirs et les citernes. Sa fonction principale est d'ouvrir une entrée lorsque le niveau d'eau baisse, permettant le remplissage, et de la fermer une fois le niveau prédéterminé atteint, empêchant ainsi le débordement. La « tige longue » (tige allongée) permet au corps de vanne d'être monté plus haut sur la paroi du réservoir tandis que le flotteur et le mécanisme de commande fonctionnent à un niveau inférieur, s'adaptant aux réservoirs plus profonds ou aux exigences d'installation spécifiques. Cela garantit un remplissage fiable et automatisé dans des applications allant des réservoirs de toilettes résidentiels aux systèmes industriels de stockage et de refroidissement de l'eau.

Caractéristique du produit et application

Les vannes de remplissage à tige longue sont dotées d'une tige d'entrée allongée conçue pour traverser facilement les parois épaisses du réservoir ou les armoires décoratives. Leur principale caractéristique est la tige filetée extra-longue, qui fournit une connexion sécurisée et étanche dans les installations spécialisées où les vannes standard ne peuvent pas atteindre. Ils sont largement utilisés dans les réservoirs de toilettes dissimulés, les vanités de salle de bains haut de gamme et les réservoirs d'eau commerciaux, garantissant un approvisionnement en eau stable et fiable.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau

Température de fonctionnement : -10°C ≤ T ≤ 100°C

Filetage conforme à la norme ISO 228

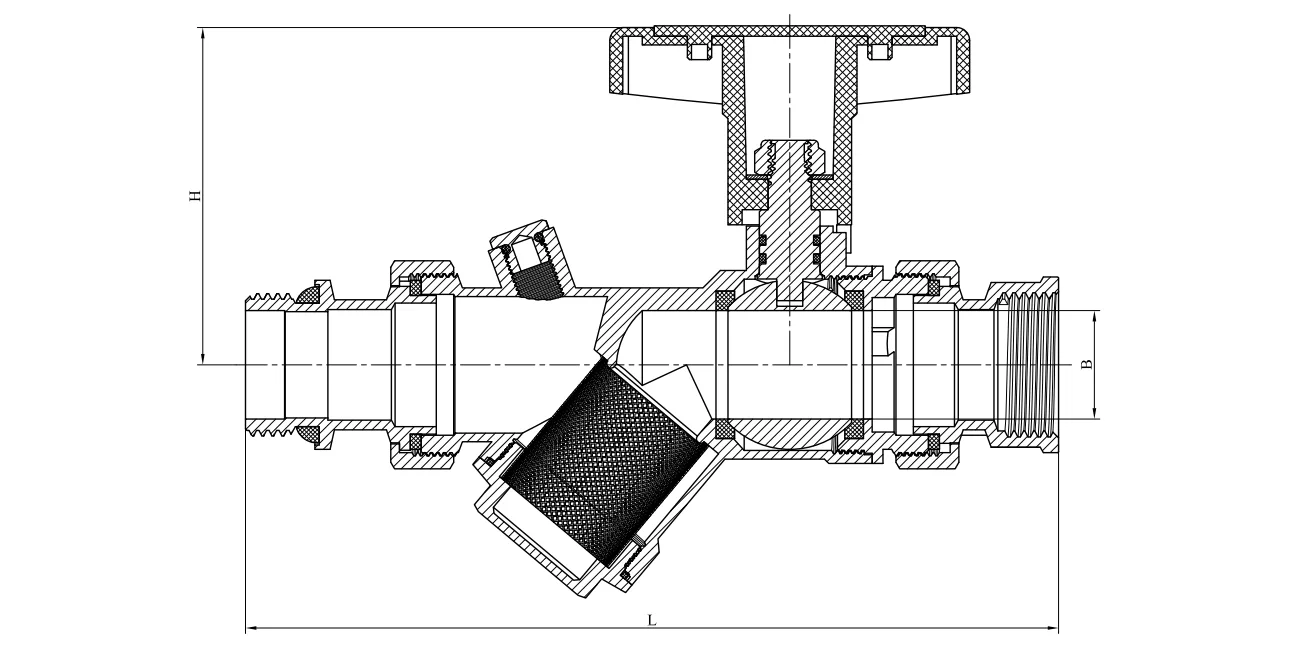

Dimensions du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

Mode d'emploi

Les vannes de remplissage à tige longue sont actionnées manuellement. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.
