Clapet de retour à tige longue

Un clapet anti-retour à tige longue est une variante de clapet anti-retour spécialisée conçue pour empêcher le reflux de fluide dans les circuits de chauffage ou de refroidissement hydroniques, tels que les systèmes de chauffage par le sol ou les boucles de radiateurs. Sa fonction principale est d'assurer un flux unidirectionnel, permettant à l'eau chauffée ou refroidie de circuler dans la direction prévue tout en se fermant automatiquement pour bloquer tout flux inverse qui pourrait perturber l'équilibre et l'efficacité du système. La conception à « tige longue » caractéristique comprend un corps de vanne allongé, permettant une installation directement dans un port collecteur ou un point de connexion profond. Cela permet un ajustement sécurisé et intégré et facilite un accès plus facile pour la maintenance, ce qui le rend essentiel pour maintenir la séparation hydraulique et des performances thermiques constantes dans les systèmes CVC modernes.

Caractéristique du produit et application

Les clapets anti-retour à tige longue comportent un corps allongé conçu pour faciliter le retour des fluides dans les systèmes encastrés ou isolés. Leur principale caractéristique est la portée étendue, qui permet une installation sécurisée à travers des cloisons épaisses tout en gardant le port de réglage accessible. Ils sont largement utilisés dans les collecteurs de chauffage par le sol et les circuits solaires thermiques, où ils régulent le retour de l'eau vers la source de chaleur, garantissant une pression équilibrée et une efficacité thermique optimale sur toute la boucle.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau

Température de fonctionnement : -10°C ≤ T ≤ 100°C

Filetage conforme à la norme ISO 228

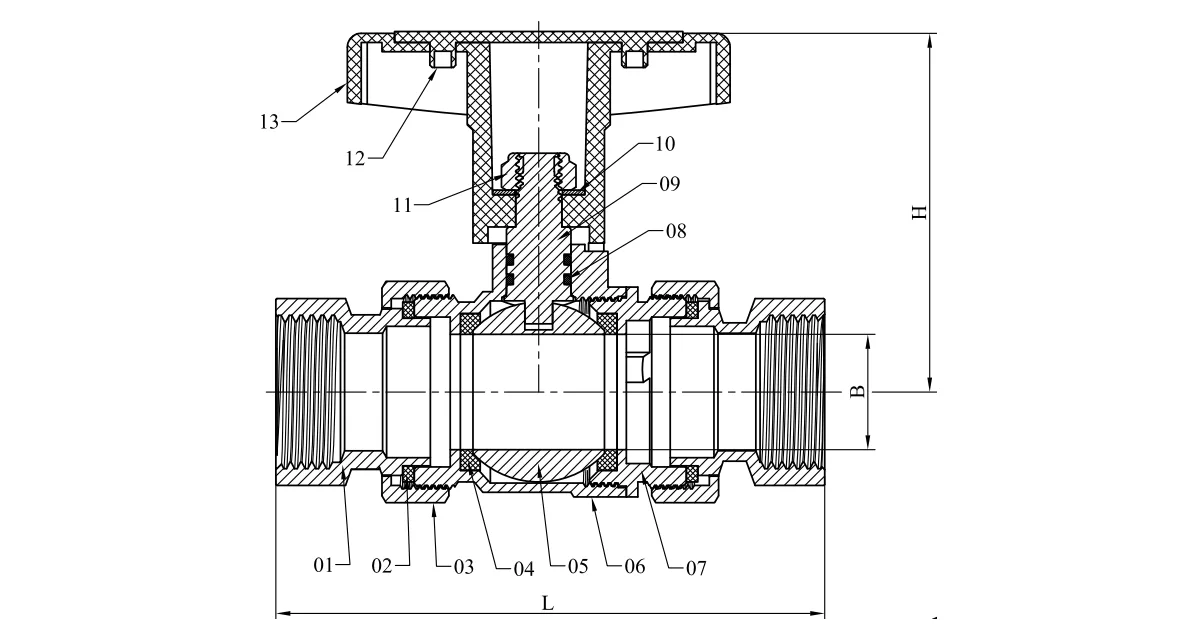

Filetage femelle-femelle

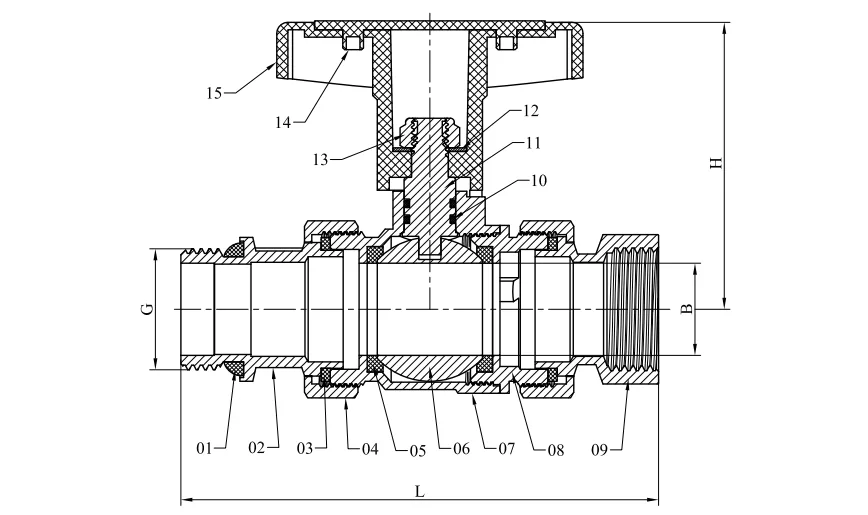

Filetage mâle-femelle

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

Mode d'emploi

Les clapets anti-retour à tige longue sont actionnés manuellement. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.
