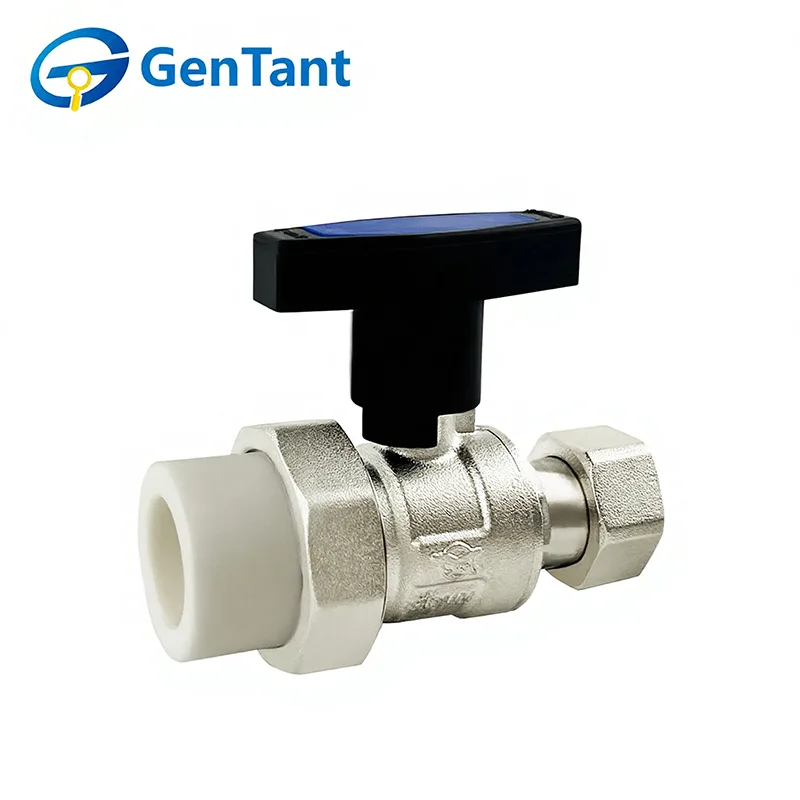

Robinet à bille à tige longue Union PPR

Le robinet à tournant sphérique à tige longue PPR Union est un composant spécialisé et multifonctionnel conçu pour les systèmes de tuyauterie en polypropylène aléatoire copolymère (PPR). Sa fonction est double : elle sert de vanne marche/arrêt quart de tour fiable pour l'écoulement du fluide à l'aide d'un mécanisme à bille standard, et ses raccords union intégrés avec tiges allongées offrent des avantages significatifs en matière d'installation et de maintenance. La conception à « tige longue » éloigne la poignée de commande du tuyau, permettant un accès facile même après une isolation ou un revêtement mural. Les extrémités du raccord permettent d'installer ou de retirer la vanne sans couper la conduite principale PPR, ce qui la rend essentielle pour l'isolation du système, l'entretien et les modifications dans les installations de plomberie résidentielle, de chauffage radiant et d'eau solaire.

Caractéristique du produit et application

Les robinets à tournant sphérique à tige longue PPR Union sont dotés d'un joint union amovible et d'un corps allongé, permettant un entretien facile sans couper le tuyau. Leur principale caractéristique est la construction hybride qui combine la durabilité du laiton avec la commodité de fusion thermique du PPR. Ils sont largement utilisés dans les réseaux de plomberie dissimulés et les systèmes d'eau résidentiels où les vannes sont encastrées derrière les murs, fournissant un point d'arrêt fiable et accessible pour un service à long terme.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau

Température de fonctionnement : -10°C ≤ T ≤ 100°C

Filetage conforme à la norme ISO 228

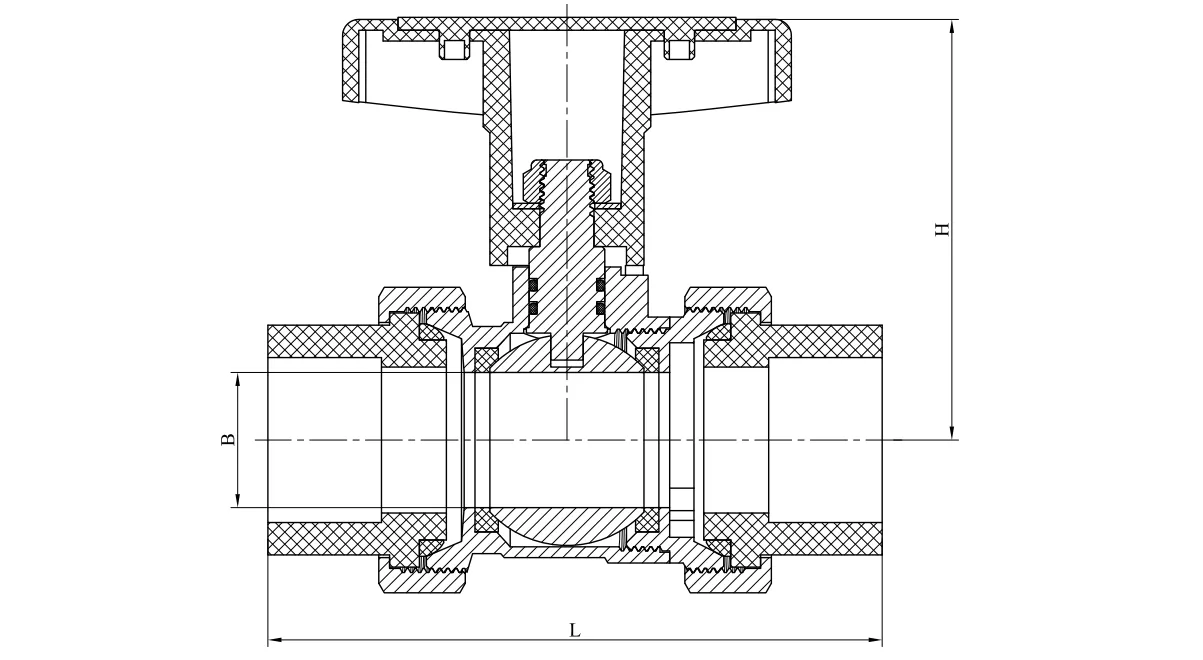

Dimension du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

Mode d'emploi

Les robinets à tournant sphérique à tige longue PPR Union sont à commande manuelle. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.
