Robinet à bille à filetage mâle femelle

Un robinet à tournant sphérique à filetage mâle femelle est une vanne d'isolement quart de tour très pratique et polyvalente conçue pour une connexion flexible dans les systèmes de tuyauterie filetée. Sa fonction principale est de fournir un contrôle marche/arrêt fiable du débit de fluide en faisant tourner une bille avec un trou traversant à 90 degrés. Cette opération simple offre un débit complet lorsqu'il est ouvert et une étanchéité positive lorsqu'il est fermé. La caractéristique de conception déterminante est une combinaison d'une extrémité filetée mâle (externe) et d'une extrémité femelle (interne), lui permettant de servir d'adaptateur direct entre des tuyaux ou des raccords de configuration différente, simplifiant l'installation et réduisant le besoin de connecteurs supplémentaires dans les applications de plomberie, de gaz, d'eau et de fluides industriels.

Caractéristique du produit et application

Les robinets à tournant sphérique à filetage mâle femelle comportent une extrémité filetée interne et une extrémité filetée externe, permettant une connexion polyvalente et directe entre différents raccords de tuyauterie et appareils. Cette conception minimise le besoin d'adaptateurs supplémentaires, économisant ainsi de l'espace et réduisant les points de fuite potentiels. Ils sont largement utilisés dans les raccordements de chaudières résidentielles, les installations de compteurs d'eau et les collecteurs CVC. Leur fonctionnement rapide en quart de tour assure un contrôle efficace du débit pour les entrepreneurs et les installateurs.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau, huile, gaz non corrosifs et ininflammables

Température de fonctionnement : -10°C ≤ T ≤ 120°C

Filetage conforme à la norme ISO 228

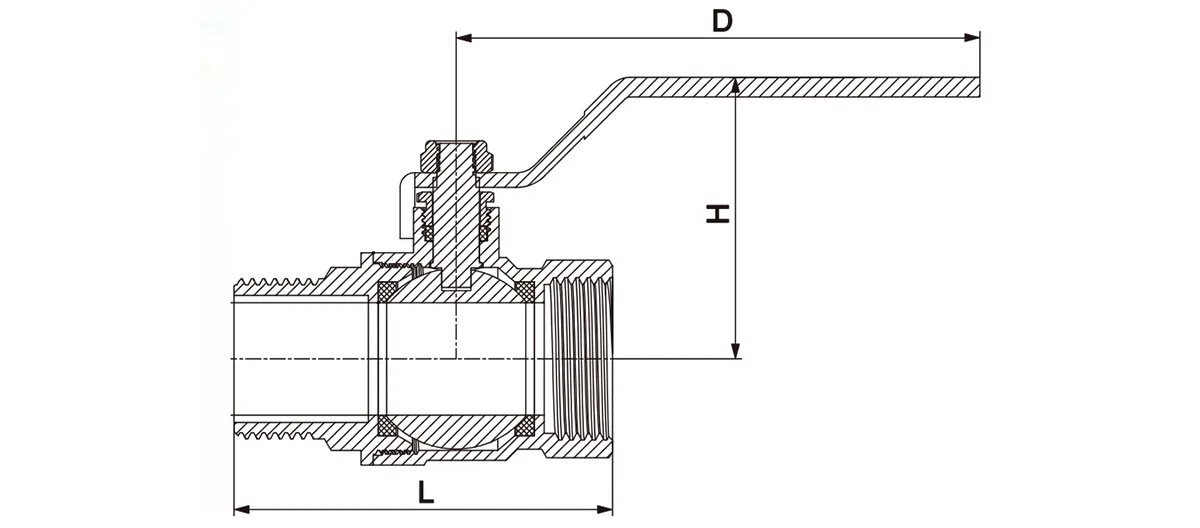

Dimension du produit

Caractéristiques et avantages du produit

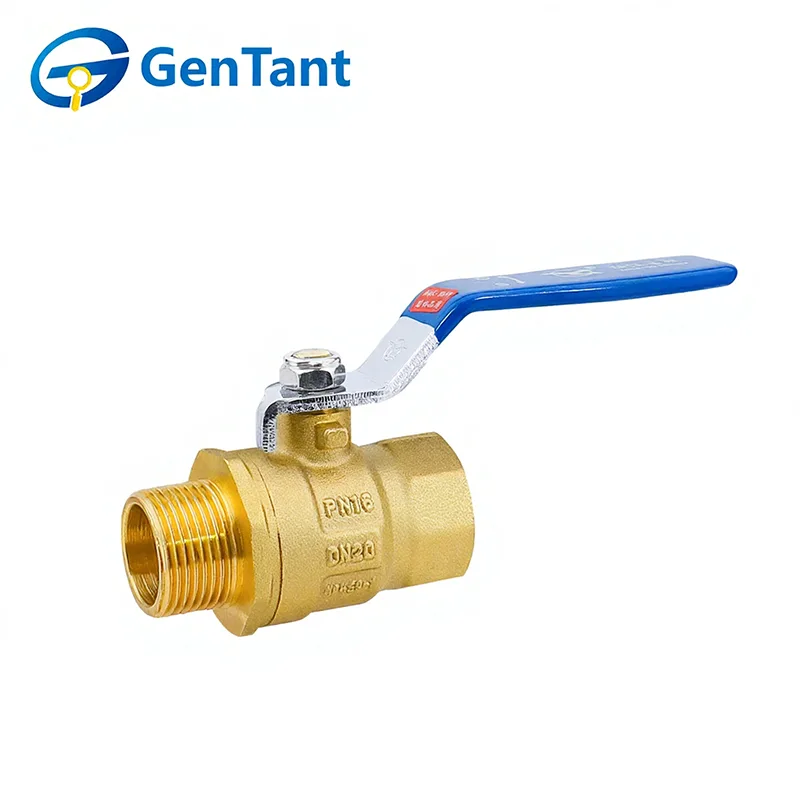

Les robinets à tournant sphérique à filetage mâle femelle GenTant sont conçus pour une fermeture rapide et une activation fiable du débit.

Matériau de qualité supérieure : fabriqué à partir de laiton HPb59-1 de haute qualité (norme nationale).

Débit optimal : offre la résistance à l'écoulement la plus faible possible (effectivement nulle).

Haute performance : capable de résister à des différentiels de pression élevés pendant la fermeture.

Fonctionnement rapide : certains modèles offrent des vitesses d'ouverture/fermeture de 0,05 s à 0,1 s, idéales pour les systèmes automatisés.

Conception compacte : léger et peu encombrant pour une intégration facile dans divers réseaux de tuyauterie.

Directives d'installation

Pour garantir des performances à long terme et éviter les dommages structurels, l'installation doit être effectuée par des professionnels qualifiés.

Préparation : Assurez-vous que le système de tuyauterie est propre. Retirez les capuchons de protection et inspectez les ports pour détecter la présence de débris.

Alignement : Vérifiez que les tuyaux de raccordement sont parfaitement alignés. Un désalignement excessif crée une contrainte d'installation qui peut endommager la vanne.

Outillage correct : utilisez une clé ou une pince à tuyau avec un couple approprié sur la partie hexagonale ou octogonale de la vanne la plus proche du filetage à serrer. N'appliquez jamais de force à l'extrémité opposée, car cela pourrait déformer le corps.

Étanchéité des filetages : utilisez du mastic PTFE uniquement sur les filetages des tuyaux. Suivez les normes ISO 228 pour la longueur du filetage ; ne serrez pas trop, car le fait d'atteindre le filetage peut endommager les surfaces d'étanchéité internes.

Support du système : fournissez un support adéquat pour empêcher le poids de la tuyauterie de stresser la vanne.

Vérification avant service : vérifiez que les valeurs nominales de pression et de température correspondent au système et faites fonctionner la vanne complètement (ouverte/fermée) une fois avant la mise en service.

Mode d'emploi

Fonction : les robinets à tournant sphérique à filetage mâle femelle sont destinés uniquement au service marche/arrêt. Ils doivent être maintenus complètement ouverts ou complètement fermés et ne doivent pas être utilisés pour l'étranglement (régulation du débit).

Mécanisme : Ce sont des valves bidirectionnelles. La position de la poignée indique le sens du débit.

Prévention des coups de bélier : Ne fermez pas la vanne trop brusquement pour éviter les effets de « coups de bélier » (coups de bélier soudains).

Utilisation de la poignée : utilisez uniquement la poignée fournie par l’usine. N'utilisez jamais d'extensions pour augmenter l'effet de levier, car un couple excessif endommagerait les composants internes.

Inspection et entretien

Entretien général : un entretien régulier est généralement inutile au-delà des contrôles occasionnels du cyclisme et de l'emballage de la tige.

Filtration : Il est fortement recommandé d'installer un filtre à l'entrée du système pour protéger le joint interne de la vanne.

Contrôle des fuites : en cas de fuite de la tige, serrez l'écrou de presse-étoupe d'un quart de tour dans le sens des aiguilles d'une montre. La garniture PTFE est conçue pour la compensation.

Avertissement de sécurité : n'essayez jamais de réemballer ou de démonter une vanne lorsque le système est sous pression. Commencez toujours par relâcher la pression.

Pas de démontage : nous ne recommandons pas de démonter les vannes en deux parties pour le remplacement de pièces, car cela compromet généralement l'intégrité du corps/du cordier.
