Comment un clapet anti-retour à bride empêche-t-il le reflux dans les systèmes de canalisations ?

Dans les systèmes de pipelines industriels, il est essentiel d’empêcher le flux inverse pour maintenir la sécurité du système, protéger les équipements et garantir la stabilité des processus. UNClapet anti-retour à brideest une solution largement utilisée qui permet automatiquement au fluide de s'écouler dans une direction tout en bloquant le flux inverse. Cet appareil simple mais efficace joue un rôle crucial dans des industries telles que le traitement de l'eau, le traitement chimique, le pétrole et la production d'électricité.

Contrairement aux vannes manuelles, les clapets anti-retour à brides fonctionnent automatiquement en utilisant la pression du fluide en circulation. Lorsque le fluide s'écoule dans le bon sens, le disque interne s'ouvre ; lorsque le débit s'inverse ou que la pression chute, le disque se ferme immédiatement, empêchant le reflux et protégeant les équipements en amont.

Résumé de l'article

Cet article explique le fonctionnement d'un clapet anti-retour à brides, ses composants structurels, ses avantages, les considérations d'installation et les applications industrielles courantes. Il montre également comment le choix de la bonne conception de vanne peut résoudre les problèmes courants liés aux pipelines, tels que les dommages aux pompes, les coups de bélier et la contamination.

Table des matières

• Introduction aux clapets anti-retour à brides
• Principe de fonctionnement d'un clapet anti-retour à bride
• Principaux composants d'un clapet anti-retour à bride
• Paramètres techniques clés
• Avantages de l'utilisation de clapets anti-retour à brides
• Applications industrielles typiques
• Comment choisir le bon clapet anti-retour à bride
• Conseils d'installation et d'entretien
• Foire aux questions
• Conclusion

Introduction aux clapets anti-retour à brides

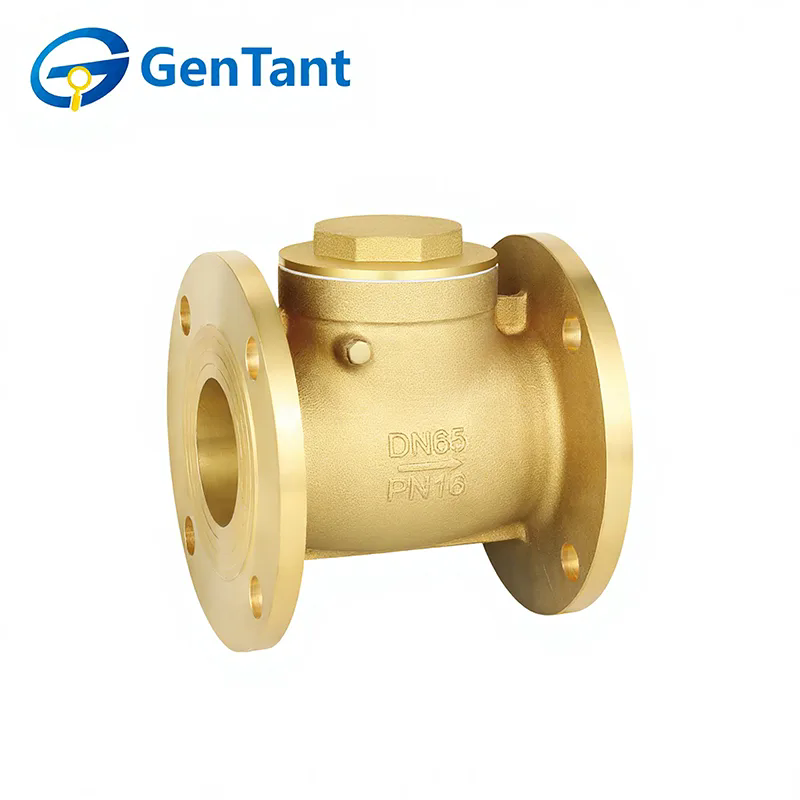

Un clapet anti-retour à brides est un type de clapet anti-retour conçu avec des raccords à bride aux deux extrémités afin qu'il puisse être boulonné directement sur les brides du pipeline. Cette méthode de connexion offre de fortes performances d'étanchéité et est particulièrement adaptée aux canalisations de moyenne et grande taille fonctionnant dans des conditions de pression plus élevée. :contentReference[oaicite:1]{index=1}

La fonction principale d'un clapet anti-retour à brides est de permettre au fluide de se déplacer dans une direction tout en arrêtant automatiquement le flux inverse. Cela évite des problèmes tels que des dommages à la pompe, des coups de bélier ou une contamination des processus en amont. :contentReference[oaicite:2]{index=2}

En raison de leur fiabilité et de leur durabilité, les clapets anti-retour à brides sont largement utilisés dans les systèmes d'eau, les usines pétrochimiques, les installations de traitement des eaux usées et les lignes de production industrielle.

Principe de fonctionnement d'un clapet anti-retour à bride

Le fonctionnement d'un clapet anti-retour à brides repose sur les différences de pression entre l'entrée et la sortie du pipeline.

• Lorsque le fluide s'écoule dans la bonne direction, la pression pousse le disque de la vanne vers l'ouverture.
• Le disque se soulève ou s'éloigne du siège de soupape, permettant au fluide de passer.
• Si le débit s'arrête ou s'inverse, la pression inverse repousse le disque vers le siège.
• La vanne se ferme automatiquement et bloque le reflux.

Ce mécanisme automatique garantit qu’aucune alimentation externe ou opération manuelle n’est requise. La vanne réagit instantanément aux changements de pression dans le système, offrant ainsi une protection continue aux pompes, compresseurs et autres équipements critiques. :contentReference[oaicite:3]{index=3}

Principaux composants d'un clapet anti-retour à bride

Comprendre la structure interne d'un clapet anti-retour à brides aide les ingénieurs à sélectionner le modèle approprié pour leur système de canalisations.

La plupart des clapets anti-retour industriels à brides sont fabriqués à partir de matériaux durables tels que la fonte, l'acier au carbone ou l'acier inoxydable pour résister à la pression, à la température et aux milieux corrosifs. :contentReference[oaicite:4]{index=4}

Paramètres techniques clés

Lors de la sélection d'un clapet anti-retour à brides, les ingénieurs doivent prendre en compte plusieurs paramètres techniques pour garantir la compatibilité avec le système de canalisation.

• Diamètre nominal (DN)
• Pression nominale (PN ou classe)
• Température de fonctionnement
• Matériau du corps et du disque
• Matériau du joint
• Norme de connexion (ANSI, DIN, JIS)

Avantages de l'utilisation de clapets anti-retour à brides

De nombreuses installations industrielles préfèrent les clapets anti-retour à brides car ils offrent des performances fiables et une maintenance facile.

• Fonctionnement automatique– Aucune commande manuelle ni alimentation électrique requise.
• Prévention efficace du reflux– Protège les pompes et les compresseurs.
• Connexion de pipeline solide– Les joints à brides assurent une étanchéité stable.
• Entretien facile– La vanne peut être retirée sans couper la canalisation.
• Large compatibilité industrielle– Convient à diverses conditions de pression et de température.

Ces avantages font des clapets anti-retour à brides des composants essentiels des systèmes de tuyauterie industrielle modernes.

Applications industrielles typiques

Les clapets anti-retour à brides sont couramment installés dans de nombreux systèmes industriels où il est essentiel d'empêcher le flux inverse.

• Usines d'approvisionnement et de traitement de l'eau
• Oléoducs et gazoducs
• Systèmes de traitement chimique
• Canalisations de vapeur et de chaudière
• Lignes de transformation alimentaire et pharmaceutique
• Installations de production d'électricité

Dans les systèmes de pompe, par exemple, la vanne est souvent installée sur la conduite de refoulement pour empêcher l'eau de refluer dans la pompe lorsqu'elle s'arrête de fonctionner.

Comment choisir le bon clapet anti-retour à bride

La sélection du bon modèle de vanne nécessite une évaluation minutieuse des conditions du système. Les facteurs suivants doivent toujours être pris en compte :

• Pression et température du pipeline
• Type de fluide ou de gaz
• Orientation d'installation (horizontale ou verticale)
• Performance d’étanchéité requise
• Accessibilité pour la maintenance
• Normes industrielles applicables

Une vanne correctement dimensionnée garantit un fonctionnement stable et évite les problèmes tels que les vibrations du disque, la perte de pression ou l'usure prématurée.

Conseils d'installation et d'entretien

• Installez la vanne selon la flèche de sens d'écoulement sur le corps.
• Assurez-vous que les surfaces des brides sont propres avant l'installation.
• Utilisez des joints et un couple appropriés lors du serrage des boulons à bride.
• Évitez d'installer la vanne dans des positions où des débris peuvent s'accumuler.
• Inspectez périodiquement l’usure, la corrosion ou les dommages aux joints.

Une installation correcte améliore considérablement la fiabilité et la durée de vie de la vanne.

Foire aux questions

Q1 : Quelle est la différence entre un clapet anti-retour à brides et un clapet anti-retour fileté ?

Les clapets anti-retour à brides utilisent des raccords boulonnés entre les brides des tuyaux, ce qui les rend idéaux pour les canalisations plus grandes et les systèmes à pression plus élevée. Les clapets anti-retour filetés sont généralement utilisés pour les petits pipelines.

Q2 : Un clapet anti-retour à brides peut-il être installé verticalement ?

Oui, mais l'orientation de l'installation dépend du type de vanne. Les clapets anti-retour à battant sont généralement installés horizontalement, tandis que les clapets anti-retour à levage peuvent fonctionner dans des canalisations verticales.

Q3 : Qu’est-ce qui cause les coups de bélier dans les clapets anti-retour ?

Un coup de bélier se produit lorsque la vanne se ferme trop rapidement en raison d'une inversion soudaine du débit. L’utilisation de clapets anti-retour à ressort ou une conception appropriée du système peut contribuer à réduire ce problème.

Q4 : Combien de temps dure un clapet anti-retour à bride ?

Avec une sélection et un entretien appropriés des matériaux, les clapets anti-retour industriels peuvent fonctionner de manière fiable pendant de nombreuses années dans des environnements exigeants.

Conclusion

Un clapet anti-retour à brides est un composant essentiel des systèmes de canalisations modernes, garantissant que les fluides s'écoulent en toute sécurité dans une direction tout en évitant des problèmes de refoulement coûteux. En comprenant son principe de fonctionnement, sa structure et ses exigences d'application, les ingénieurs et les gestionnaires d'installations peuvent sélectionner la bonne vanne pour améliorer la fiabilité du système et l'efficacité opérationnelle.
