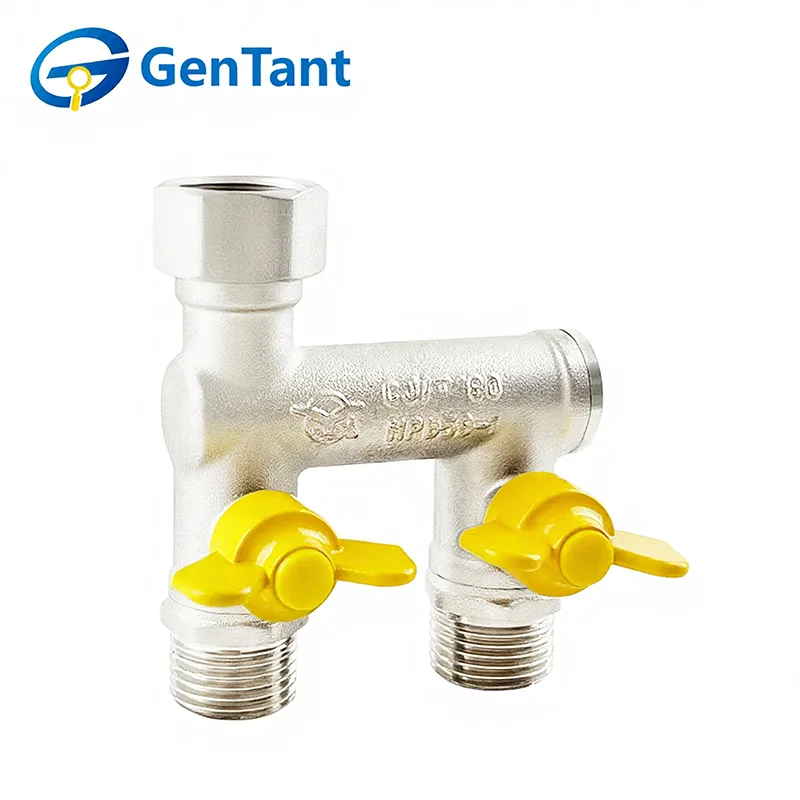

Vanne de gaz à trois voies

Les vannes de gaz à trois voies sont des composants de contrôle essentiels utilisés dans les systèmes de gaz pour diriger, mélanger ou détourner le flux de gaz entre plusieurs pipelines, garantissant ainsi un fonctionnement flexible et une gestion efficace du système. Ces vannes sont largement utilisées dans les équipements de gaz industriels, les systèmes énergétiques et les applications de gaz commerciales où une commutation précise du débit et la sécurité sont essentielles.

Caractéristique du produit et application

Les vannes de gaz à trois voies sont dotées d'une conception polyvalente en T ou en L qui permet le détournement ou le mélange des flux de gaz entre trois ports. Leur principale caractéristique est la possibilité de remplacer plusieurs vannes à deux voies, réduisant ainsi l'espace et les points de fuite. Ceux-ci sont essentiels pour les systèmes de chaudières à double combustible, la commutation des collecteurs de gaz et les configurations de tests en laboratoire. Leur bille rectifiée avec précision garantit une fermeture étanche aux bulles dans toutes les configurations de débit.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : gaz de ville domestique, gaz naturel, gaz de pétrole liquéfié (GPL)

Température de fonctionnement : -10°C ≤ T ≤ 80°C

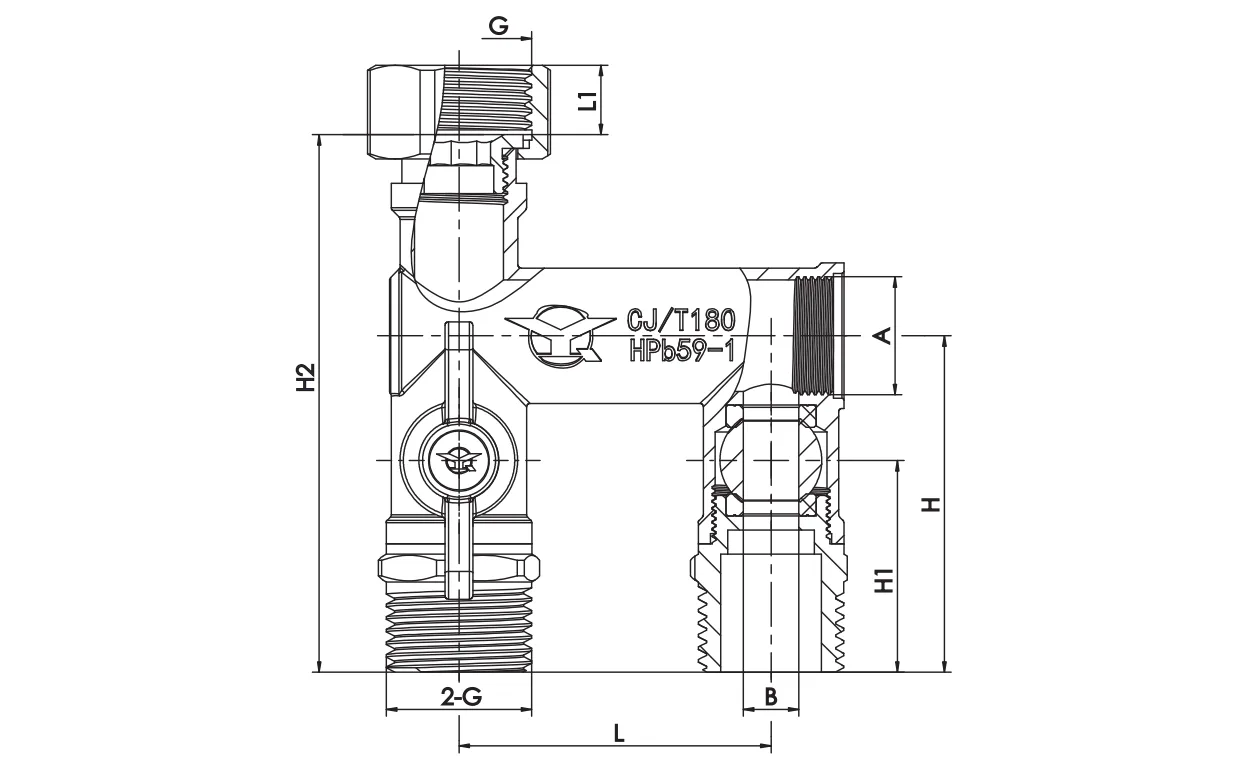

Dimension du produit

Directives d'installation

Installation professionnelle : les vannes de gaz à trois voies doivent être installées par des techniciens en gaz certifiés. Assurez-vous que l’alimentation en gaz est coupée et que la zone de travail est bien ventilée.

Intégrité du filetage : utilisez uniquement du ruban PTFE résistant aux gaz (généralement jaune) ou une pâte à tube spécialisée. Appliquez du produit d'étanchéité uniquement sur les filetages mâles, en vous assurant qu'aucun excès de matériau ne pénètre dans le corps de la vanne et n'obstrue le joint.

Gestion du couple : utilisez une clé appropriée sur l'extrémité de la vanne la plus proche du tuyau. Ne serrez pas trop, car une force excessive peut fissurer le corps de la vanne ou endommager les sièges internes, entraînant des fuites dangereuses.

Test de fuite : après l'installation, n'utilisez jamais de flamme pour vérifier les fuites. Appliquer une solution certifiée de détection de fuite ou de l'eau savonneuse sur tous les joints ; les bulles indiquent une fuite qui doit être corrigée immédiatement.

Mode d'emploi

Fonction : Les vannes de gaz sont uniquement destinées au service marche/arrêt. Ils doivent rester en position complètement ouverte ou complètement fermée. Une ouverture partielle peut provoquer une érosion du siège et une défaillance du joint.

Position de la poignée : La poignée sert d’indicateur visuel. Lorsque la poignée est parallèle au tuyau, la vanne est OUVERTE ; lorsqu'il est perpendiculaire, il est FERMÉ.

Fonctionnement manuel : ces vannes de gaz à trois voies sont conçues pour un fonctionnement manuel. N'utilisez pas d'outils ou de « barres de triche » pour tourner la poignée. Si une vanne est difficile à utiliser, elle devra probablement être remplacée.

Inspection et entretien

Vérifications périodiques : Inspectez les vannes au moins deux fois par an pour déceler des signes de corrosion, des dommages à la poignée ou des odeurs de gaz. Faites fonctionner la vanne (ouverture/fermeture) périodiquement pour vous assurer que la bille ne se grippe pas.

Pas de démontage : en raison de tolérances de sécurité critiques, n'essayez pas de démonter ou de réparer les composants internes d'une vanne de gaz. Si la vanne fuit ou ne se ferme pas, remplacez immédiatement l'ensemble de l'unité.

Environnement : Gardez la zone de la vanne exempte de produits chimiques corrosifs ou d'accumulation d'humidité élevée, qui peuvent dégrader le corps en laiton ou les joints de tige au fil du temps.

Protocole d'urgence : En cas de fuite de gaz, fermez immédiatement la vanne principale en amont, évacuez la zone et contactez les services d'urgence.
