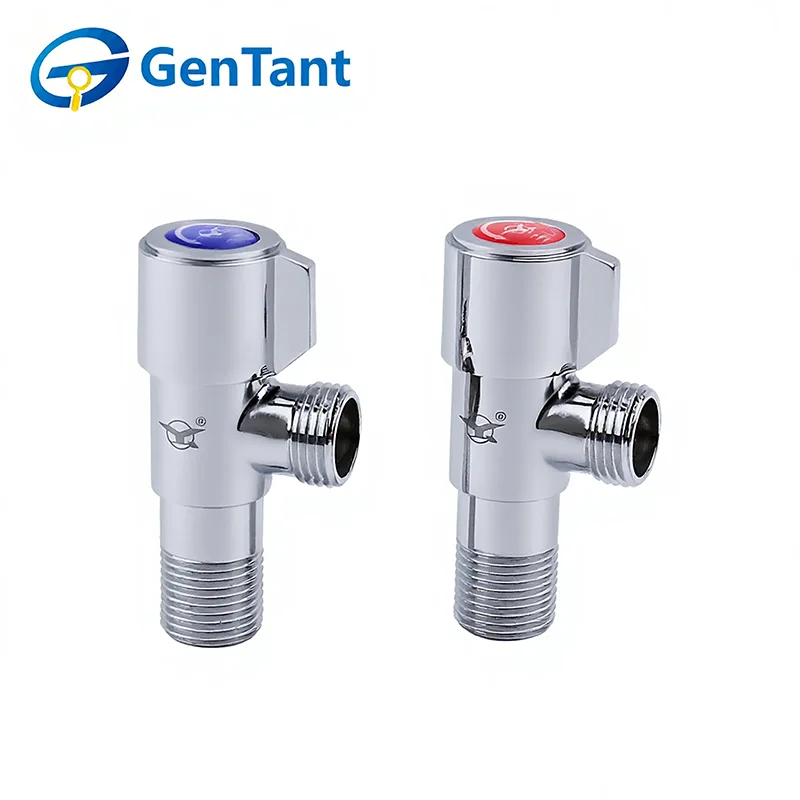

Vanne d'angle quart de tour

Les vannes d'angle quart de tour sont largement utilisées dans les systèmes de contrôle des fluides et des gaz pour ouvrir ou arrêter rapidement le débit avec une simple rotation de 90 degrés, offrant une réponse rapide, une étanchéité fiable et une utilisation facile. La conception du corps incliné permet une installation efficace dans des espaces limités et permet de changer la direction du flux tout en maintenant des performances stables.

Caractéristique du produit et application

Les vannes d'angle quart de tour sont dotées d'un mécanisme à bille qui permet un arrêt immédiat du débit avec une simple rotation de 90 degrés. Leur principale caractéristique est l'orientation à 90 degrés, qui simplifie les connexions entre les tuyaux muraux et les tuyaux flexibles dans les espaces restreints. Ils sont largement utilisés dans les salles de bains et les cuisines résidentielles pour les toilettes, les éviers et les robinets. Le corps en laiton durable et le joint fiable offrent une solution durable et sans fuite pour les installateurs.

Paramètre du produit

Spécification technique

Pression nominale : 1,0 MPa

Milieu de travail : eau, gaz non corrosifs et ininflammables

Température de fonctionnement : -10°C ≤ T ≤ 90°C

Filetage conforme à la norme ISO 228

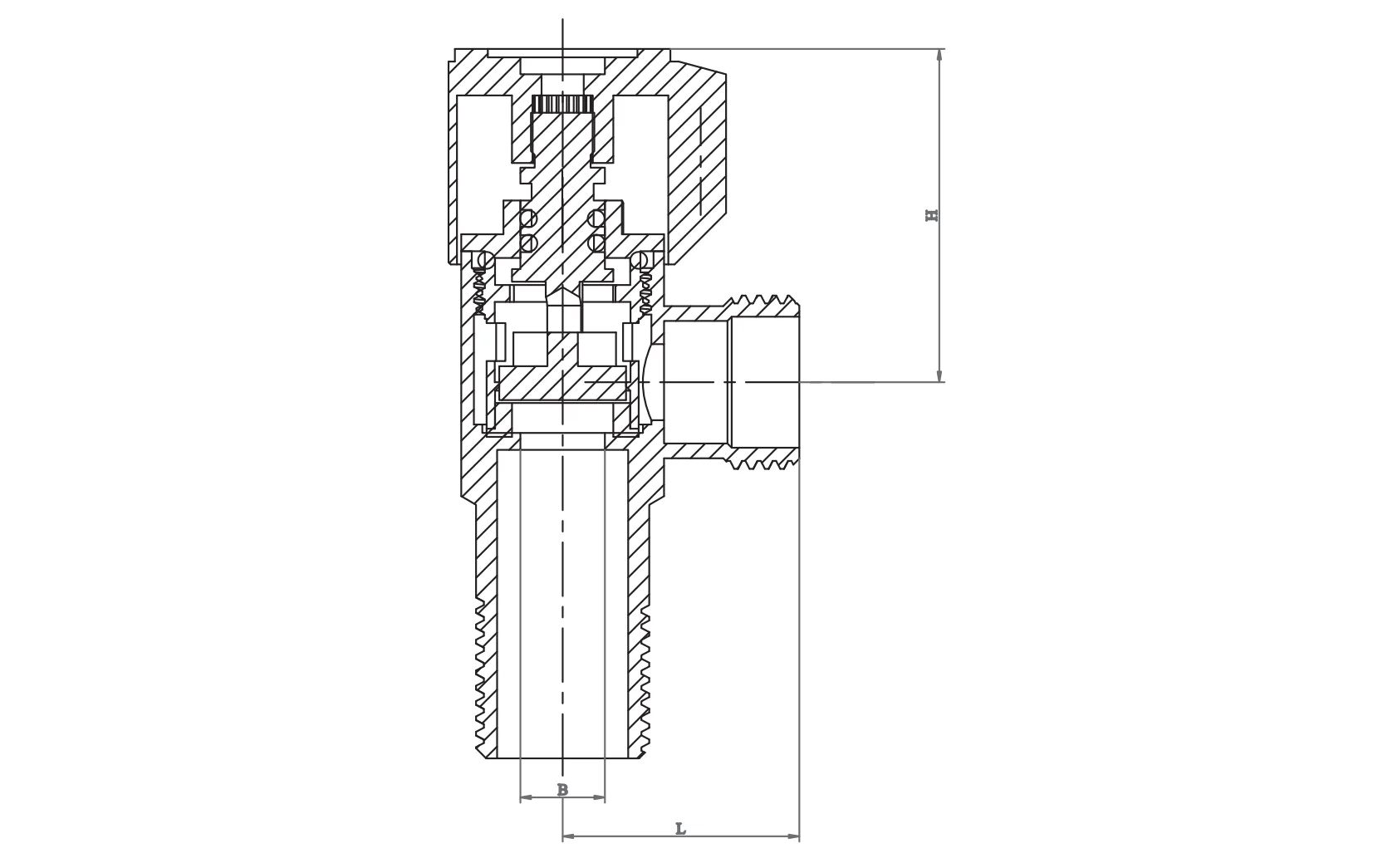

Dimension du produit

Directives d'installation

Installation professionnelle : les vannes d'angle quart de tour doivent être installées par des techniciens en gaz certifiés. Assurez-vous que l’alimentation en gaz est coupée et que la zone de travail est bien ventilée.

Intégrité du filetage : utilisez uniquement du ruban PTFE résistant aux gaz (généralement jaune) ou une pâte à tube spécialisée. Appliquez du produit d'étanchéité uniquement sur les filetages mâles, en vous assurant qu'aucun excès de matériau ne pénètre dans le corps de la vanne et n'obstrue le joint.

Gestion du couple : utilisez une clé appropriée sur l'extrémité de la vanne la plus proche du tuyau. Ne serrez pas trop, car une force excessive peut fissurer le corps de la vanne ou endommager les sièges internes, entraînant des fuites dangereuses.

Test de fuite : après l'installation, n'utilisez jamais de flamme pour vérifier les fuites. Appliquer une solution certifiée de détection de fuite ou de l'eau savonneuse sur tous les joints ; les bulles indiquent une fuite qui doit être corrigée immédiatement.

Mode d'emploi

Fonction : Les vannes d'angle quart de tour sont uniquement destinées au service marche/arrêt. Ils doivent rester en position complètement ouverte ou complètement fermée. Une ouverture partielle peut provoquer une érosion du siège et une défaillance du joint.

Position de la poignée : La poignée sert d’indicateur visuel. Lorsque la poignée est parallèle au tuyau, la vanne est OUVERTE ; lorsqu'il est perpendiculaire, il est FERMÉ.

Fonctionnement manuel : Ces vannes sont conçues pour un fonctionnement manuel. N'utilisez pas d'outils ou de « barres de triche » pour tourner la poignée. Si une vanne est difficile à utiliser, elle devra probablement être remplacée.

Inspection et entretien

Vérifications périodiques : Inspectez les vannes d'angle quart de tour au moins deux fois par an pour déceler des signes de corrosion, des dommages à la poignée ou des odeurs de gaz. Faites fonctionner la vanne (ouverture/fermeture) périodiquement pour vous assurer que la bille ne se grippe pas.

Pas de démontage : en raison de tolérances de sécurité critiques, n'essayez pas de démonter ou de réparer les composants internes d'une vanne de gaz. Si la vanne fuit ou ne se ferme pas, remplacez immédiatement l'ensemble de l'unité.

Environnement : Gardez la zone de la vanne exempte de produits chimiques corrosifs ou d'accumulation d'humidité élevée, qui peuvent dégrader le corps en laiton ou les joints de tige au fil du temps.

Protocole d'urgence : En cas de fuite de gaz, fermez immédiatement la vanne principale en amont, évacuez la zone et contactez les services d'urgence.
