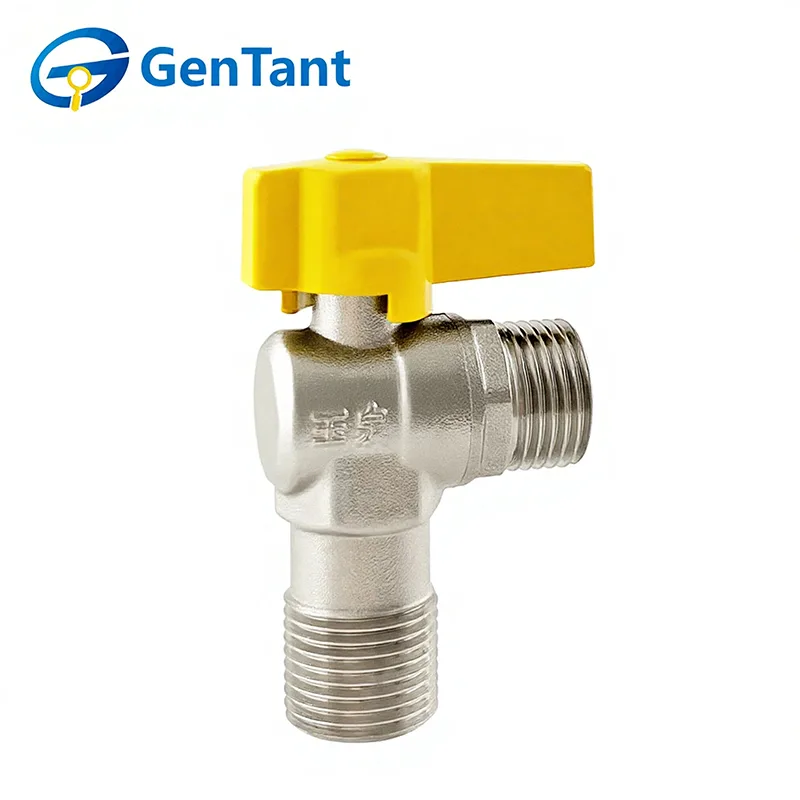

Robinet à bille d'angle de gaz

Les robinets à tournant sphérique à angle de gaz sont des dispositifs de contrôle essentiels utilisés dans les systèmes de gazoducs pour couper ou réguler le débit de gaz lorsqu'un changement de direction d'écoulement est nécessaire. Dotées d'un corps incliné et d'un mécanisme à bille de précision, ces vannes offrent un fonctionnement rapide, une étanchéité étanche et des performances fiables, ce qui les rend adaptées aux applications de gaz résidentielles, commerciales et industrielles.

Caractéristique du produit et application

Les robinets à tournant sphérique à angle de gaz présentent une configuration entrée-sortie à 90 degrés, ce qui en fait la solution parfaite pour les installations peu encombrantes dans les coins restreints. Leur principale caractéristique est le corps incliné compact, qui élimine le besoin de raccords coudés supplémentaires, réduisant ainsi le travail et les points de fuite. Ceux-ci sont largement utilisés dans les raccordements de chaudières murales résidentielles et de cuisinières à gaz, offrant une finition propre et professionnelle aux installateurs d'appareils électroménagers.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : gaz de ville domestique, gaz naturel, gaz de pétrole liquéfié (GPL)

Température de fonctionnement : -10°C ≤ T ≤ 80°C

Filetage conforme à la norme ISO 228

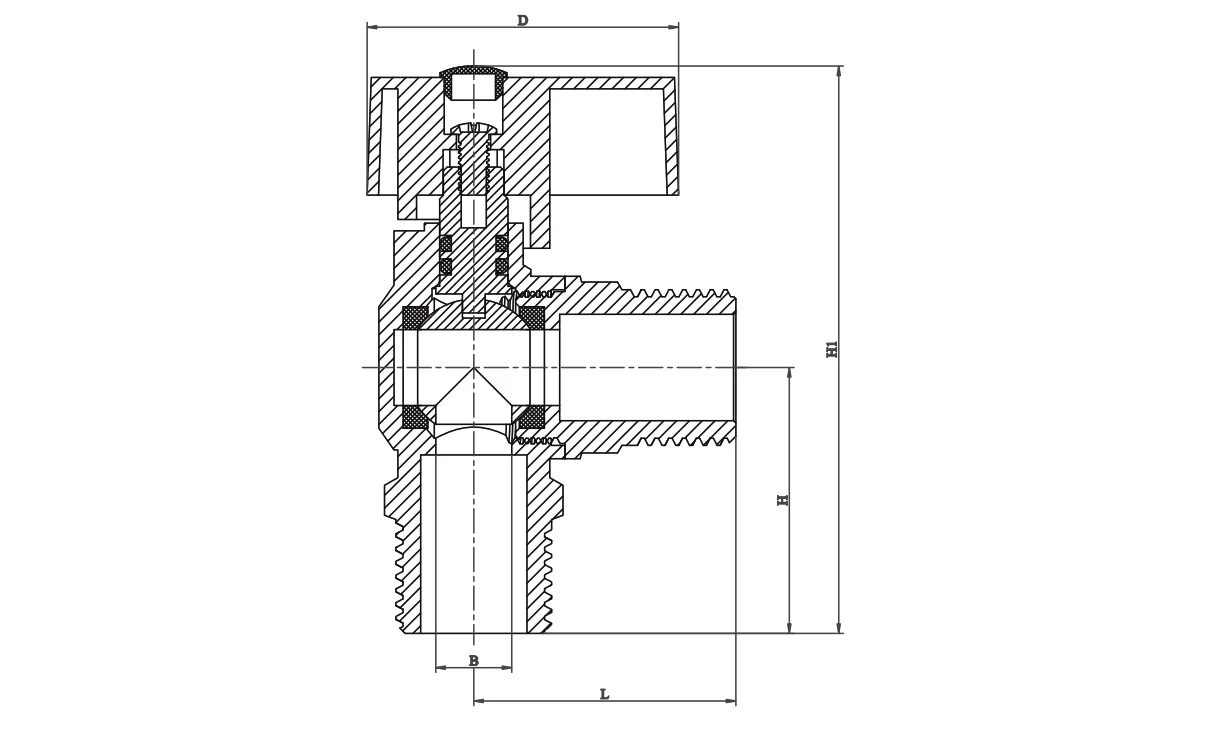

Dimension du produit

Directives d'installation

Installation professionnelle : les robinets à tournant sphérique à angle de gaz doivent être installés par des techniciens en gaz certifiés. Assurez-vous que l’alimentation en gaz est coupée et que la zone de travail est bien ventilée.

Intégrité du filetage : utilisez uniquement du ruban PTFE résistant aux gaz (généralement jaune) ou une pâte à tube spécialisée. Appliquez du produit d'étanchéité uniquement sur les filetages mâles, en vous assurant qu'aucun excès de matériau ne pénètre dans le corps de la vanne et n'obstrue le joint.

Gestion du couple : utilisez une clé appropriée sur l'extrémité de la vanne la plus proche du tuyau. Ne serrez pas trop, car une force excessive peut fissurer le corps de la vanne ou endommager les sièges internes, entraînant des fuites dangereuses.

Test de fuite : après l'installation, n'utilisez jamais de flamme pour vérifier les fuites. Appliquer une solution certifiée de détection de fuite ou de l'eau savonneuse sur tous les joints ; les bulles indiquent une fuite qui doit être corrigée immédiatement.

Mode d'emploi

Fonction : les vannes à bille à angle de gaz sont uniquement destinées au service marche/arrêt. Ils doivent rester en position complètement ouverte ou complètement fermée. Une ouverture partielle peut provoquer une érosion du siège et une défaillance du joint.

Position de la poignée : La poignée sert d’indicateur visuel. Lorsque la poignée est parallèle au tuyau, la vanne est OUVERTE ; lorsqu'il est perpendiculaire, il est FERMÉ.

Fonctionnement manuel : ces robinets à bille à angle de gaz sont conçus pour un fonctionnement manuel. N'utilisez pas d'outils ou de « barres de triche » pour tourner la poignée. Si une vanne est difficile à utiliser, elle devra probablement être remplacée.

Inspection et entretien

Vérifications périodiques : Inspectez les vannes au moins deux fois par an pour déceler des signes de corrosion, des dommages à la poignée ou des odeurs de gaz. Faites fonctionner la vanne (ouverture/fermeture) périodiquement pour vous assurer que la bille ne se grippe pas.

Pas de démontage : en raison de tolérances de sécurité critiques, n'essayez pas de démonter ou de réparer les composants internes d'une vanne de gaz. Si la vanne fuit ou ne se ferme pas, remplacez immédiatement l'ensemble de l'unité.

Environnement : Gardez la zone de la vanne exempte de produits chimiques corrosifs ou d'accumulation d'humidité élevée, qui peuvent dégrader le corps en laiton ou les joints de tige au fil du temps.

Protocole d'urgence : En cas de fuite de gaz, fermez immédiatement la vanne principale en amont, évacuez la zone et contactez les services d'urgence.
