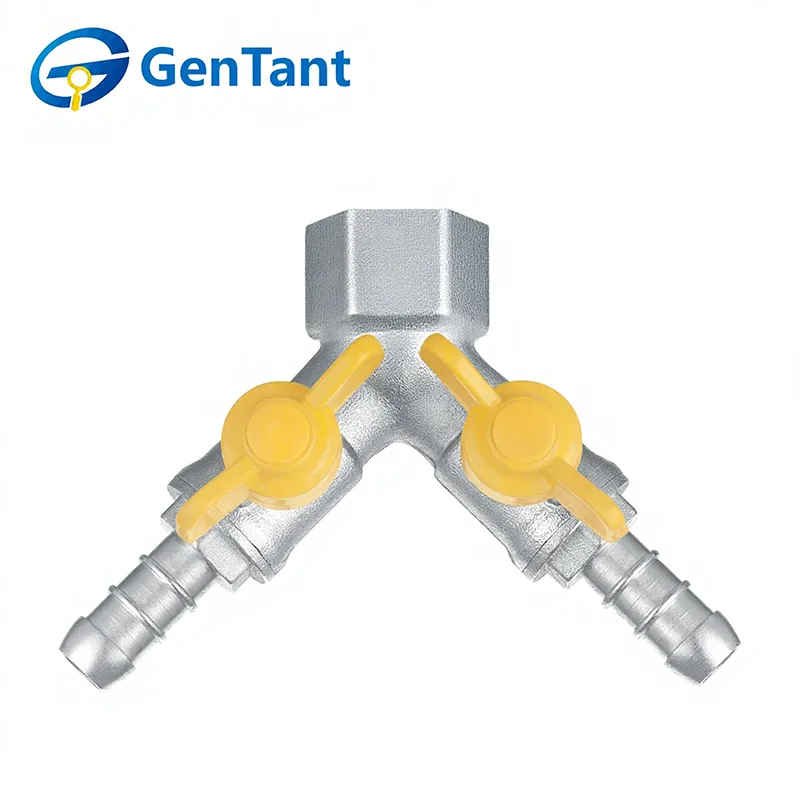

Vanne de dérivation en forme de Y

Les vannes de dérivation en forme de Y sont des composants de contrôle de débit importants conçus pour diriger, diviser ou combiner le flux de fluide ou de gaz dans les systèmes de pipelines. Avec une structure en forme de Y, ces vannes permettent une dérivation fluide du débit tout en réduisant les turbulences et la perte de pression, ce qui les rend adaptées aux applications de traitement industriel, de systèmes énergétiques et de distribution de fluides.

Caractéristique du produit et application

Les vannes de dérivation en forme de Y comportent un corps incliné unique conçu pour diviser une seule source de gaz en deux embranchements distincts avec un minimum de turbulences. Leur principale caractéristique est la déviation de flux intégrée qui élimine le besoin de raccords de jonction en T supplémentaires, réduisant ainsi les chemins de fuite potentiels. Ils sont largement utilisés dans les connexions à deux appareils, telles que la séparation d'une conduite de gaz principale pour une chaudière et un chauffe-eau dans des locaux techniques étroits.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : gaz de ville domestique, gaz naturel, gaz de pétrole liquéfié (GPL)

Température de fonctionnement : -10°C ≤ T ≤ 80°C

Filetage conforme à la norme ISO 228

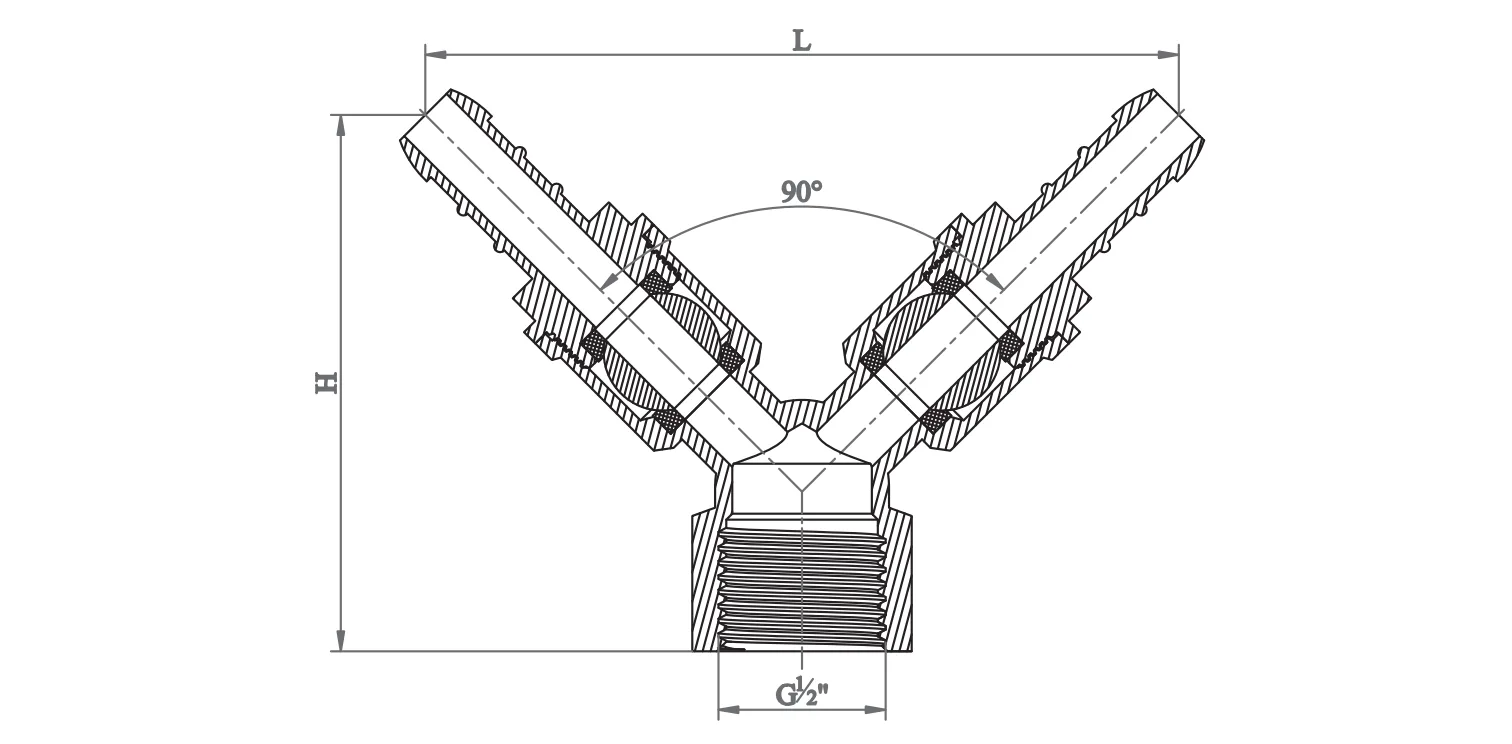

Dimension du produit

Directives d'installation

Installation professionnelle : les vannes de dérivation en forme de Y doivent être installées par des techniciens en gaz certifiés. Assurez-vous que l’alimentation en gaz est coupée et que la zone de travail est bien ventilée.

Intégrité du filetage : utilisez uniquement du ruban PTFE résistant aux gaz (généralement jaune) ou une pâte à tube spécialisée. Appliquez du produit d'étanchéité uniquement sur les filetages mâles, en vous assurant qu'aucun excès de matériau ne pénètre dans le corps de la vanne et n'obstrue le joint.

Gestion du couple : utilisez une clé appropriée sur l'extrémité de la vanne la plus proche du tuyau. Ne serrez pas trop, car une force excessive peut fissurer le corps de la vanne ou endommager les sièges internes, entraînant des fuites dangereuses.

Test de fuite : après l'installation, n'utilisez jamais de flamme pour vérifier les fuites. Appliquer une solution certifiée de détection de fuite ou de l'eau savonneuse sur tous les joints ; les bulles indiquent une fuite qui doit être corrigée immédiatement.

Mode d'emploi

Fonction : les vannes de dérivation en forme de Y sont uniquement destinées au service marche/arrêt. Ils doivent rester en position complètement ouverte ou complètement fermée. Une ouverture partielle peut provoquer une érosion du siège et une défaillance du joint.

Position de la poignée : La poignée sert d’indicateur visuel. Lorsque la poignée est parallèle au tuyau, la vanne est OUVERTE ; lorsqu'il est perpendiculaire, il est FERMÉ.

Fonctionnement manuel : Ces vannes sont conçues pour un fonctionnement manuel. N'utilisez pas d'outils ou de « barres de triche » pour tourner la poignée. Si une vanne est difficile à utiliser, elle devra probablement être remplacée.

Inspection et entretien

Vérifications périodiques : Inspectez les vannes de dérivation en forme de Y au moins deux fois par an pour déceler des signes de corrosion, des dommages à la poignée ou des odeurs de gaz. Faites fonctionner la vanne (ouverture/fermeture) périodiquement pour vous assurer que la bille ne se grippe pas.

Pas de démontage : en raison de tolérances de sécurité critiques, n'essayez pas de démonter ou de réparer les composants internes d'une vanne de gaz. Si la vanne fuit ou ne se ferme pas, remplacez immédiatement l'ensemble de l'unité.

Environnement : gardez la zone de la vanne de dérivation en forme de Y exempte de produits chimiques corrosifs ou d'accumulation d'humidité élevée, qui peuvent dégrader le corps en laiton ou les joints de tige au fil du temps.

Protocole d'urgence : En cas de fuite de gaz, fermez immédiatement la vanne principale en amont, évacuez la zone et contactez les services d'urgence.
