Comment une vanne d’équilibrage statique améliore-t-elle votre système CVC ?

Résumé de l'article : A Vanne d'équilibrage statique (SBV)joue un rôle essentiel dans les systèmes CVC en assurant une distribution précise du débit d’eau. Cet article explore le fonctionnement des SBV, leurs avantages, les considérations d'installation, les problèmes courants et les conseils de maintenance. À la fin, les lecteurs comprendront clairement pourquoi l'intégration d'une vanne de haute qualité comme celles proposées par GenTant peut améliorer l'efficacité et la longévité du système.

Table des matières

• Qu'est-ce qu'une vanne d'équilibrage statique ?
• Comment ça marche ?
• Pourquoi utiliser une vanne d'équilibrage statique ?
• Conseils d'installation
• Problèmes courants et solutions
• Directives d'entretien
• Foire aux questions

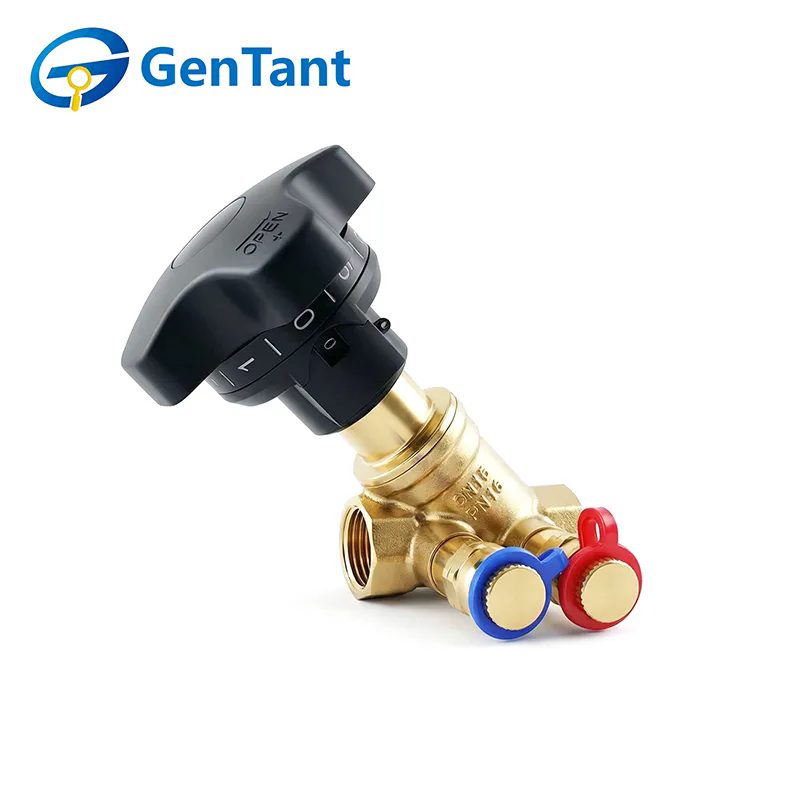

Qu'est-ce qu'une vanne d'équilibrage statique ?

Une vanne d'équilibrage statique (SBV) est un dispositif mécanique utilisé dans les systèmes de chauffage, de ventilation et de climatisation (CVC) pour réguler et équilibrer le débit d'eau dans le réseau de tuyauterie. Contrairement aux vannes dynamiques, les SBV ne nécessitent ni alimentation ni capteurs externes. Ils s'appuient sur un réglage prédéfini pour maintenir un débit spécifique, garantissant ainsi que chaque partie du système reçoit le volume d'eau correct.

Les SBV sont généralement installés dans les systèmes d'eau glacée et d'eau chaude pour optimiser la consommation d'énergie et éviter les conditions de débordement ou de sous-débit. Un équilibrage correct du système améliore l'efficacité, réduit les coûts énergétiques et améliore les niveaux de confort dans toutes les zones desservies par le système CVC.

Comment fonctionne une vanne d'équilibrage statique ?

Les vannes d'équilibrage statique fonctionnent en contrôlant le débit via une ouverture fixe ou réglable. Voici une description détaillée de leur fonctionnement :

• Régulation du débit :La vanne est ajustée pour permettre le passage d'un volume précis d'eau, en fonction des exigences de conception du système.
• Compensation de pression :Bien que statique, la conception de la vanne tient compte des fluctuations mineures de pression, maintenant un débit constant dans diverses conditions du système.
• Intégration des installations :Généralement installés du côté alimentation ou retour de la boucle, les SBV aident à répartir l'eau uniformément sur plusieurs branches.

Le tableau suivant illustre les paramètres techniques clés d'une vanne d'équilibrage statique GenTant typique :

Pourquoi utiliser une vanne d'équilibrage statique ?

La mise en œuvre de SBV dans les systèmes CVC répond à plusieurs défis courants :

1. Efficacité énergétique :Un débit d’eau correctement équilibré empêche les pompes de travailler plus fort que nécessaire, réduisant ainsi la consommation d’énergie.
2. Optimisation du confort :Assure une répartition uniforme de la température dans toutes les pièces ou zones, réduisant ainsi les points chauds ou froids.
3. Longévité du système :Réduit l'usure des pompes et autres composants en stabilisant le débit et la pression.
4. Économies de coûts :Minimise la consommation d’énergie inutile et les coûts de maintenance au fil du temps.

Pour les entrepreneurs en CVC et les gestionnaires d'immeubles, un SBV de haute qualité de GenTant offre une solution fiable et facile à entretenir.

Conseils d'installation

Pour obtenir des performances optimales, suivez ces directives d'installation :

• Installez des SBV du côté retour de la boucle pour faciliter la mesure du débit.
• Assurez-vous que les vannes sont accessibles pour les réglages et l’entretien périodiques.
• Vérifiez les réglages de couple recommandés par le fabricant pour éviter les fuites.
• Utilisez un débitmètre lors de la mise en service pour confirmer les réglages corrects.

Une installation appropriée peut éviter des problèmes tels que le déséquilibre, le bruit et une consommation d’énergie inefficace.

Problèmes courants et solutions

Même les SBV de haute qualité peuvent rencontrer des problèmes opérationnels s’ils ne sont pas surveillés ou installés correctement :

• Paramètre de débit incorrect :Solution : Réétalonnez à l'aide d'un débitmètre.
• Valve collée ou bloquée :Solution : Nettoyez les composants internes et assurez la qualité de l’eau.
• Fluctuations de pression :Solution : Vérifiez les paramètres de la pompe et de la pression du système.
• Corrosion:Solution : Choisir un matériau adapté à la chimie de l’eau ; GenTant propose des options en acier inoxydable.

Directives d'entretien

Le maintien des SBV garantit l’efficacité du système et prolonge la durée de vie des vannes :

• Inspectez chaque année pour déceler des fuites ou des signes de corrosion.
• Nettoyez les pièces internes si l'eau contient des débris ou des sédiments.
• Vérifiez et recalibrez périodiquement les paramètres de débit.
• Remplacez les joints ou les joints s'ils sont usés pour éviter les fuites.

Foire aux questions

• Q : Une vanne d’équilibrage statique peut-elle supporter des températures élevées ?
  R : Oui, les SBV GenTant sont conçus pour fonctionner dans des systèmes à haute température jusqu'à 150°C selon le choix du matériau.
• Q : Comment puis-je connaître le bon réglage du débit ?
  R : Consultez les spécifications de conception du système et utilisez un débitmètre lors de la mise en service.
• Q : Les SBV peuvent-ils fonctionner dans les systèmes d'eau chaude et réfrigérée ?
  R : Absolument, ils sont polyvalents pour une utilisation dans les applications de chauffage et de refroidissement.
• Q : Les vannes statiques nécessitent-elles de l’électricité ?
  R : Non, les SBV sont des appareils mécaniques et ne nécessitent pas d'alimentation externe.

En conclusion, une vanne d'équilibrage statique est un composant essentiel pour tout système CVC visant l'efficacité, le confort et la longévité. Choisir un produit fiable auprès d'un fabricant de confiance commeGenTantgarantit une installation fluide, un contrôle précis du débit et un entretien minimal. Mettez à niveau votre système dès aujourd’hui et bénéficiez de performances équilibrées et économes en énergie.Contactez-nouspour en savoir plus sur les vannes d'équilibrage statique de GenTant et sur la manière dont elles peuvent optimiser vos opérations CVC.
