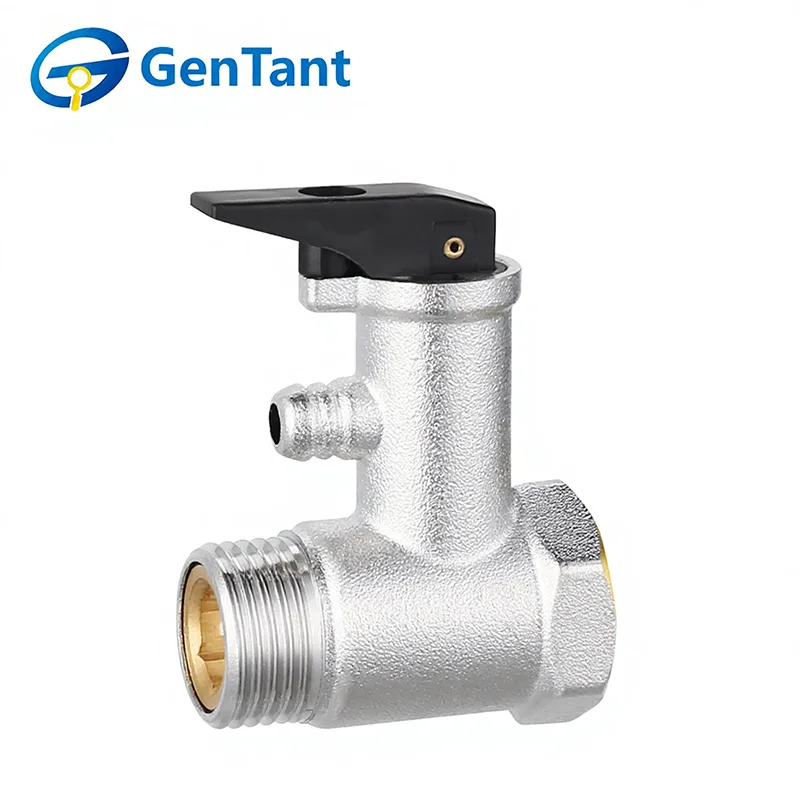

Soupape de sécurité à filetage mâle

Une soupape de sécurité à filetage mâle est un dispositif de décompression essentiel conçu pour protéger l'équipement et le personnel en empêchant les conditions de surpression dans les systèmes de fluides et de gaz. Caractérisée par sa connexion filetée externe (mâle), cette conception de vanne fournit un joint sûr et résistant aux fuites lorsqu'elle est installée dans un port ou un raccord fileté femelle correspondant. Sa fonction principale est d'ouvrir et de décharger automatiquement le fluide lorsque la pression du système dépasse une limite de sécurité prédéfinie, évitant ainsi tout dommage potentiel à l'équipement ou toute panne dangereuse. Une fois la pression de sécurité rétablie, la vanne se referme, garantissant ainsi l'intégrité continue du système et la sécurité de fonctionnement. Cette conception est largement utilisée dans des applications allant des chaudières commerciales et des récipients sous pression aux systèmes d'air comprimé et à la tuyauterie de traitement.

Caractéristique du produit et application

Les soupapes de sécurité à filetage mâle sont utilisées comme dispositifs de protection de sécurité dans divers systèmes, notamment le chauffage, le refroidissement et l'approvisionnement en eau domestique. Lorsque la pression du système augmente et dépasse la pression de refoulement de la vanne, la soupape de sécurité s'active automatiquement pour relâcher la pression et libérer le fluide, assurant ainsi la sécurité des canalisations et équipements internes. À l'inverse, la vanne se réinstalle et se ferme automatiquement lorsque la pression du système tombe en dessous de la pression désignée.

Paramètre de produit (spécification)

Type de connexion filetée

DN15 (1/2")、DN15×20 (1/2" × 3/4")、DN20×25 (3/4" × 1")

Spécification technique

Milieu : Eau ou solution glycolée (concentration maximale 50 %)

Température de fonctionnement : -20 ℃ ~ 110 ℃

Pression de service maximale : ≤16 bar

Pression nominale (Pnr) : 2,5-3-3,5-4-5-6-7-8-10 bar (valeur de pression non réglable)

Pression d'ouverture (Po) : ≤Pnr 10 %

Pression de fermeture (Pf) :≤Pnr 10 %

Corps de vanne : forgeage intégral à haute température, épaisseur de paroi épaissie, résistance supérieure.

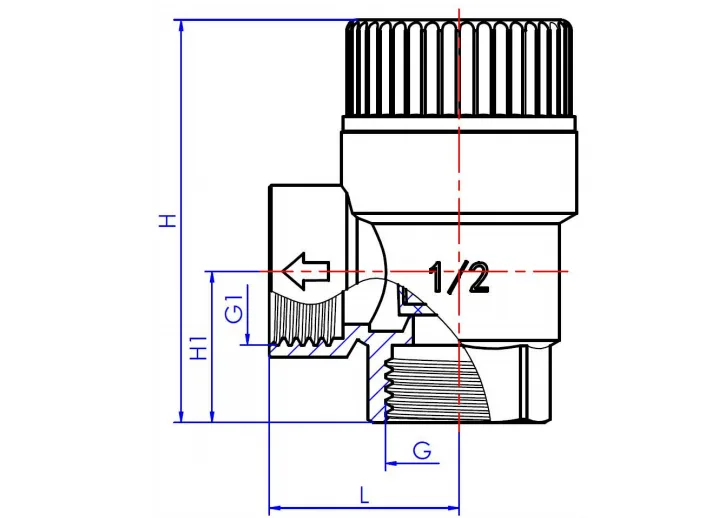

Dimension du produit

Principe de fonctionnement

Le piston interne de la soupape de sécurité à filetage mâle utilise la tension du ressort pour fermer le siège de la soupape. Lorsque la pression du système dépasse la tension prédéfinie du ressort, le piston se déplace vers le haut, s'éloigne du siège et ouvre le canal d'évacuation de l'eau. La pression de réglage de la soupape de sécurité correspond à la pression de service maximale autorisée pour le système.

Lorsque la pression du système descend en dessous de la pression de fermeture de la soupape de sécurité, la tension exercée par le ressort sur le dessus du piston provoque la fermeture du canal d'écoulement d'eau, ramenant le système à son état de fonctionnement normal.

Le diamètre de sortie de la soupape de sécurité est égal ou supérieur au diamètre d'entrée ; cette conception facilite une décompression rapide.

Instructions d'installation et d'utilisation

Avant d'installer la soupape de sécurité à filetage mâle, un personnel professionnel qualifié doit sélectionner le modèle correct en fonction des caractéristiques du système et en conformité avec les réglementations en vigueur. Le corps de la vanne est marqué du sens d'écoulement de l'eau, qui doit être strictement suivi lors de l'installation.

1. Systèmes applicables

1.1 Systèmes de chauffage

La soupape de sécurité à filetage mâle doit être installée en haut de la source de chaleur (chaudière, pompe à chaleur, etc.) ou à une distance de 1 mètre du tuyau d'alimentation en eau. Il ne doit y avoir aucune forme de vanne d'arrêt entre la soupape de sécurité et le tuyau de raccordement de la source de chaleur.

1.2 Systèmes d'eau chaude domestique

La soupape de sécurité doit être installée à l’entrée d’eau froide d’un réservoir d’eau chaude à accumulation, en s’assurant qu’il n’y a pas de vanne d’arrêt de quelque forme que ce soit sur la tuyauterie entre ces points.

1.3 Systèmes de gaz comprimé

La soupape de sécurité convient pour une utilisation dans les systèmes à gaz comprimé.

2. Méthode d'installation

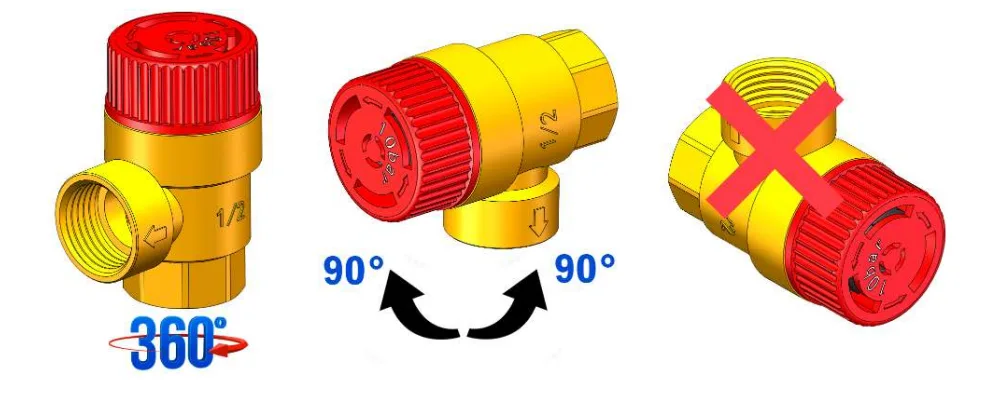

Avant l'installation, assurez-vous que la pression du système correspond à la pression d'ouverture de la soupape de sécurité ; assurez-vous que le système est complètement dépressurisé et refroidi ; s'assurer qu'il n'y a aucune vanne d'arrêt de quelque forme que ce soit entre le système et la soupape de sécurité ; rincer les canalisations du système. La soupape de sécurité peut être installée verticalement ou horizontalement, mais ne peut pas être installée à l'envers (comme indiqué dans la figure ci-dessous). Le respect de ces méthodes d'installation peut empêcher les impuretés et les sédiments d'affecter le fonctionnement normal.

3. Précautions d'installation

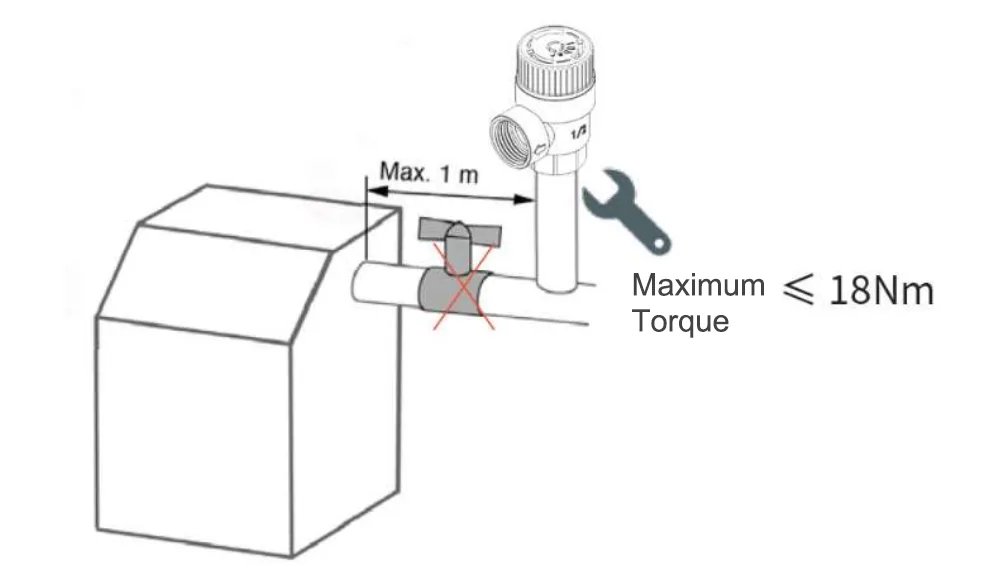

3.1 Lors de l'installation de la soupape de sécurité, le couple doit être ≤18N·m pour éviter toute déformation de la soupape, ce qui pourrait entraîner des pannes. Il ne doit y avoir aucune vanne d'arrêt de quelque forme que ce soit (robinet à bille, clapet anti-retour, etc.) entre le système et la soupape de sécurité, comme indiqué dans la figure ci-dessous.

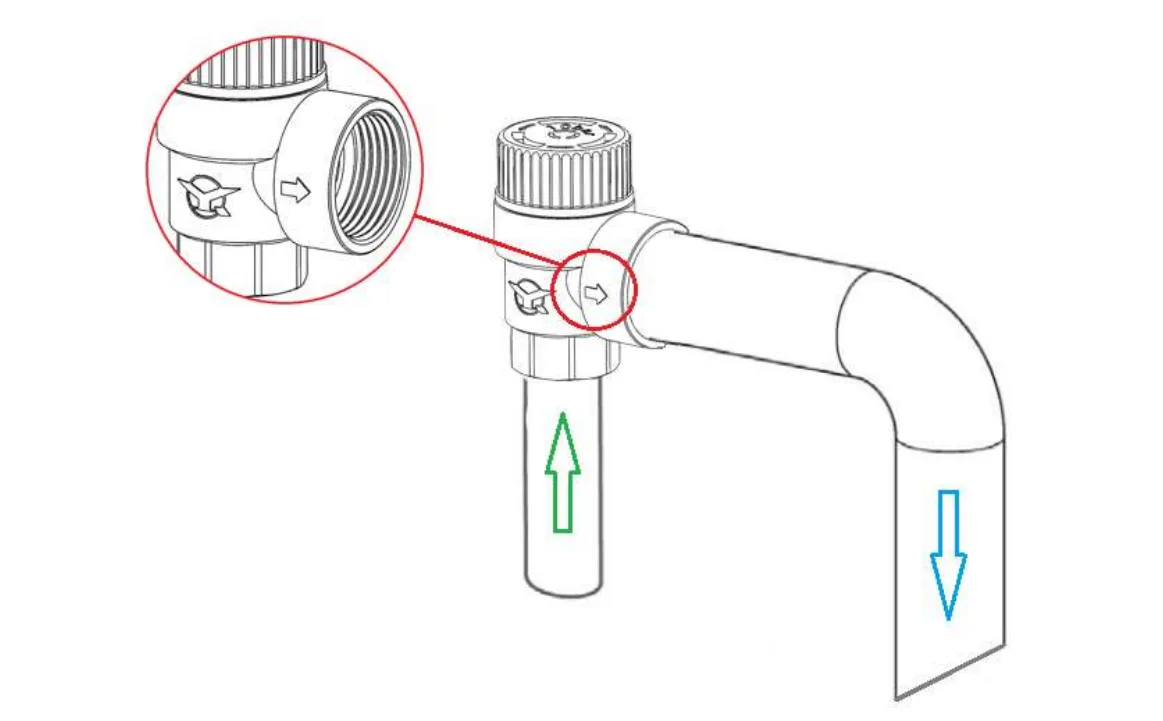

3.2Le diamètre de la tuyauterie reliant le système à la soupape de sécurité doit être supérieur ou égal au diamètre du tuyau d'entrée de la soupape de sécurité. Assurez-vous que le sens d'écoulement du fluide est aligné avec le sens de la flèche sur l'orifice de décharge de sécurité, comme indiqué dans la figure ci-dessous. Il est recommandé de placer un panneau de rappel près de l'orifice de décharge de la soupape de sécurité indiquant : « Ne bloquez pas la sortie pendant le fonctionnement du système. »

3.3 N'installez pas de vannes d'arrêt ou d'autres accessoires de vanne qui empêchent l'écoulement du fluide sur l'orifice de décompression. Assurez-vous que le fluide peut déborder de l'orifice de décompression en douceur et sans obstruction. Le tuyau d'évacuation doit avoir au maximum deux coudes et une longueur ≤ 2 mètres.

3.4 Assurez-vous qu'il y a un siphon de sol ou un dispositif de réception à proximité de l'emplacement d'installation de la soupape de sécurité pour une évacuation sûre pendant la mise en service, la maintenance en cas de panne, etc., afin d'éviter des blessures corporelles ou des pertes de biens causées par le fluide en écoulement.

Mise en service

Tournez le volant une fois dans le sens de la flèche sur le volant supérieur de la soupape de sécurité. Le fluide doit être évacué de l'orifice de décompression à ce moment-là. Si aucun fluide n'est évacué, vérifiez si l'orifice de décompression est bloqué ou si la soupape de sécurité est endommagée, et vérifiez l'état de pression du système. La rotation du volant ne peut être utilisée que pour vérifier le bon fonctionnement de la soupape de sécurité. Ne faites pas tourner le volant plusieurs fois ou dans le sens inverse, car cela endommagerait la soupape de sécurité.

 Entretien

Recommandation : Effectuer un test fonctionnel tous les 6 mois.
