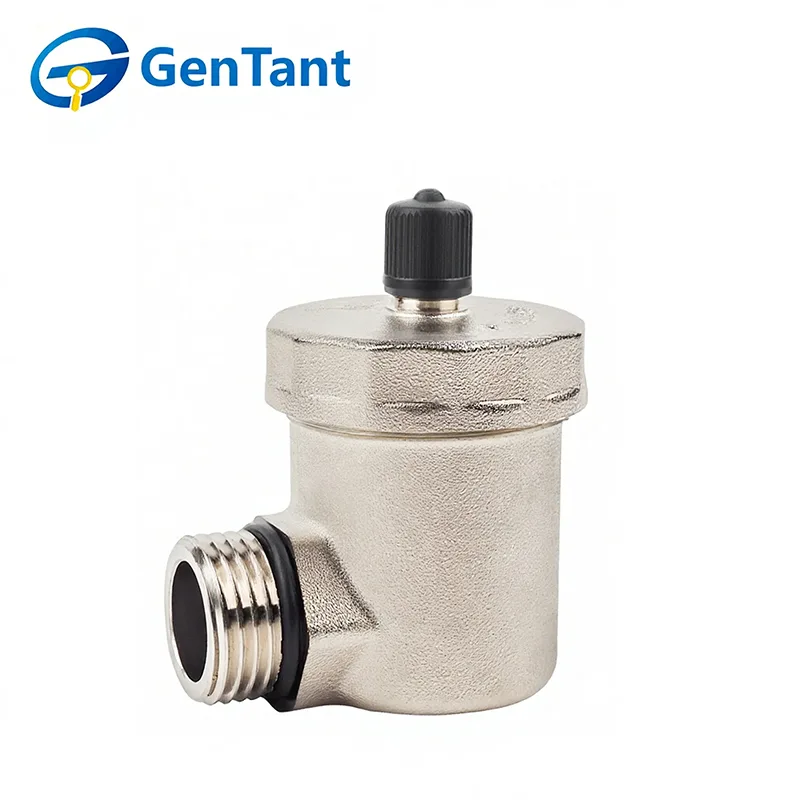

Valve de ventilation automatique à motif angulaire

Une vanne de ventilation automatique à motif angulaire est un composant de précision essentiel pour optimiser les performances et la longévité des systèmes hydroniques en boucle fermée. Sa fonction principale est d'expulser automatiquement et en continu l'air accumulé, ou microbulles, des points les plus élevés des circuits de chauffage, de refroidissement et d'eau domestique. En éliminant cet air, la vanne évite une série de problèmes opérationnels, notamment une efficacité thermique réduite, une répartition inégale de la chaleur, des restrictions de débit, un fonctionnement bruyant (coups de bélier et gargouillis) et une corrosion interne causée par l'oxygène. La conception signature du corps incliné permet une installation directe et peu encombrante sur des coudes, des tés ou des radiateurs de pipeline, offrant une flexibilité de montage inégalée tout en garantissant une ventilation fiable et sans entretien dans les applications résidentielles et commerciales.

Caractéristique du produit et application

La vanne de ventilation automatique à motif angulaire est conçue avec une structure de corps à 90 degrés pour une installation facile dans les sections de tuyauterie d'angle ou coudées. Il libère automatiquement l'air emprisonné grâce à un mécanisme de flotteur sensible, empêchant les poches d'air et améliorant la circulation du système. Fabriqué à partir de matériaux durables et résistants à la corrosion, il garantit un fonctionnement fiable à long terme. Cette vanne est largement utilisée dans les systèmes de CVC, de chauffage et d'eau de refroidissement et dans les installations de plomberie où l'espace est limité et où une évacuation efficace de l'air est requise.

Paramètre de produit (spécification)

Spécifications techniques

Pression nominale : 1,0 MPa

Milieu de travail : eau

Température de fonctionnement : -0°C ≤ T ≤ 110°C

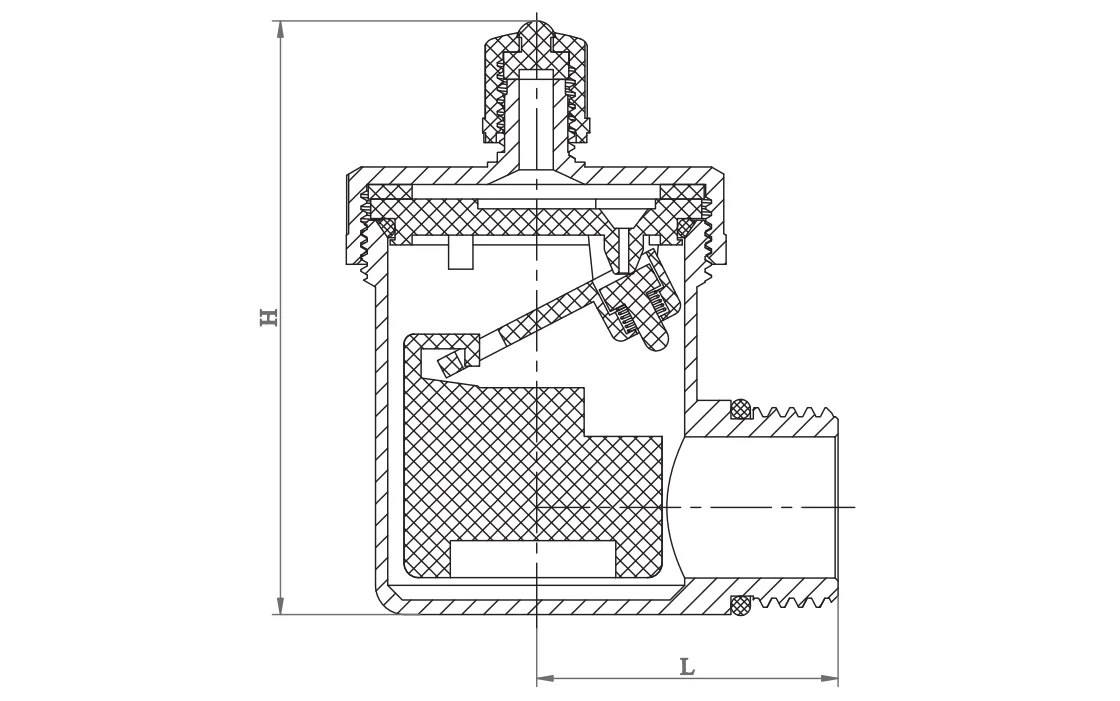

Dimensions du produit

Directives d'installation

Pour installer une vanne de ventilation automatique à motif angulaire, assurez-vous que les filetages de la vanne et du tuyau correspondent et que le système est débarrassé des débris. Installez la vanne verticalement au point le plus élevé ou à l'endroit d'accumulation d'air, même avec son corps à 90°, pour que le flotteur fonctionne librement. Appliquez du produit d'étanchéité pour filetage et serrez soigneusement. Installez une vanne d'arrêt ci-dessous pour l'entretien. Desserrez légèrement le capuchon de ventilation lors de la mise en service pour permettre l'évacuation de l'air. Assurez-vous que la décharge est dirigée en toute sécurité et vérifiez périodiquement les fuites et le bon fonctionnement.
