Conçues pour la précision et la durabilité, nos vannes garantissent la sécurité opérationnelle et la longévité du système dans les applications de CVC, de processus industriels et de protection incendie. Nous invitons les ingénieurs et les acheteurs à consulter nos spécifications, à demander un devis et à sélectionner GenTant comme partenaire de confiance pour la protection des infrastructures critiques. Contactez-nous dès aujourd’hui pour discuter des exigences de votre projet.

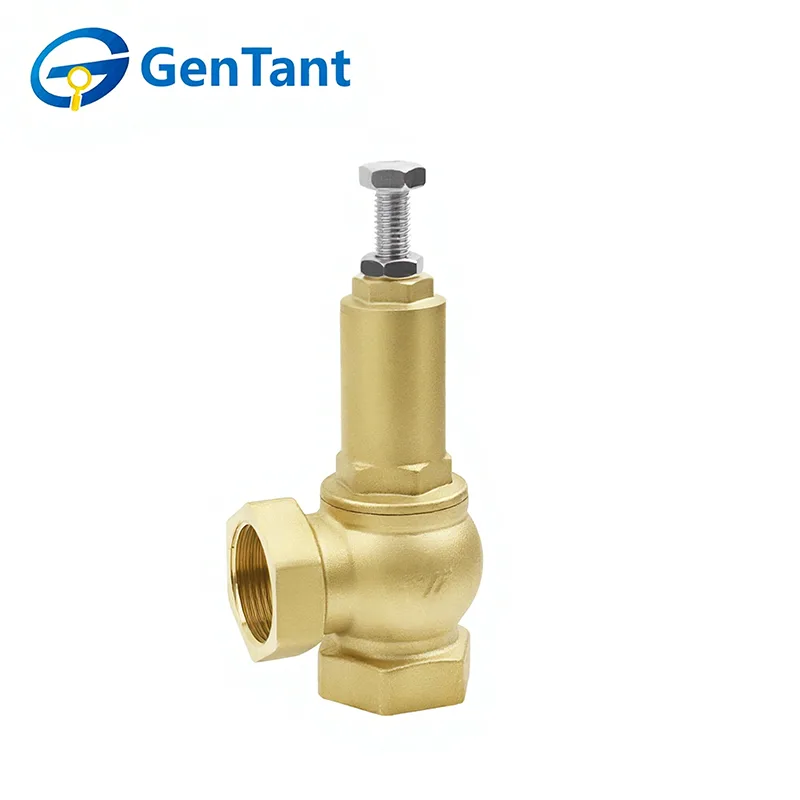

La soupape de sécurité de dérivation offre une protection critique contre les surpressions en s'ouvrant automatiquement à une pression prédéfinie pour détourner l'excès de débit. Il présente un calibrage précis, une construction robuste pour une fiabilité élevée et un réglage inviolable pour garantir des performances de sécurité constantes.
La soupape de sécurité de dérivation est essentielle pour protéger les pompes, les échangeurs de chaleur et les chaudières dans les systèmes CVC, les processus industriels et les circuits de protection incendie. Il évite les dommages lors de changements soudains de débit, de démarrages du système ou de coups de bélier, garantissant ainsi la continuité opérationnelle et la longévité des équipements.
Spécification technique
|
Désignation / Nom |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
Pression de service maximale (bar) |
16 |
|||||||
|
Température de travail applicable (°C) |
-10 - 180 |
|||||||
|
Plage de pression réglable (bar) |
1 - 12 |
|||||||
|
Pression réglée en usine (bar) |
3 |
|||||||
|
Valeur de résistance à la flexion (N.m) |
105 |
225 |
340 |
475 |
610 |
1100 |
1550 |
1900 |
Paramètres de débit
|
Pression de l'eau (bar) |
Débit d'eau (m³/h) |
|||||||
|
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
|
1.0 |
0.9 |
2.1 |
3.8 |
5.5 |
7.2 |
13.0 |
21.5 |
33.5 |
|
2.0 |
1.1 |
2.5 |
4.5 |
6.5 |
10 |
13.0 |
28.5 |
43.0 |
|
3.0 |
1.32 |
2.9 |
5.3 |
7.5 |
11.5 |
18.5 |
33.0 |
50.0 |
|
4.0 |
1.5 |
3.2 |
6.0 |
8.5 |
12.8 |
20.5 |
37.0 |
55.5 |
|
5.0 |
1.7 |
3.56 |
6.5 |
9.5 |
13.4 |
22.5 |
41.0 |
61.0 |
|
6.0 |
1.8 |
3.8 |
7.0 |
10.3 |
15.3 |
24.3 |
44.3 |
66.3 |
|
7.0 |
1.9 |
4.08 |
7.5 |
11 |
16.3 |
26.0 |
47.6 |
71.0 |
|
8.0 |
2.06 |
4.3 |
8.0 |
11.5 |
17.3 |
27.8 |
51.0 |
75.0 |
|
9.0 |
2.15 |
4.56 |
8.5 |
12.2 |
18.3 |
29.2 |
53.8 |
79.5 |
|
10.0 |
2.25 |
4.76 |
9.0 |
12.8 |
19.2 |
30.5 |
57.0 |
84.3 |
|
11.0 |
2.32 |
4.82 |
9.2 |
13.3 |
20.1 |
32.0 |
59.3 |
88.5 |
|
12.0 |
2.45 |
5.0 |
9.5 |
14 |
20.8 |
33.3 |
62.3 |
92.3 |

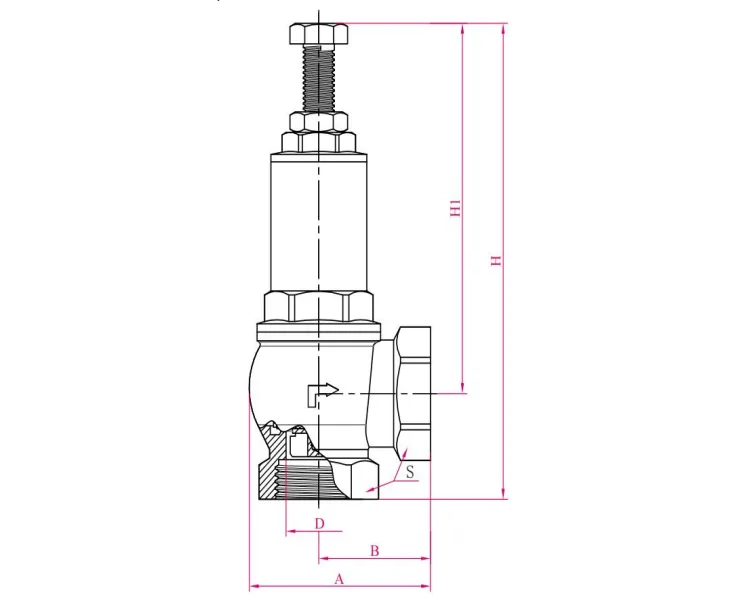

Dimension du produit
|
Caractéristiques |
D |
A |
B |
H1 |
H |
S |
Poids |
|
1/2" |
Ø16 |
50 |
31.5 |
87.5 |
112 |
28 |
323g |
|
3/4" |
Ø20 |
60.5 |
38 |
109 |
141 |
34 |
543g |
|
1" |
Ø25 |
69 |
42.5 |
126 |
162 |
40.5 |
772g |
|
1 1/4" |
Ø30 |
82 |
52 |
135 |
180 |
50 |
1215g |
|
1 1/2" |
Ø37 |
93 |
58 |
160 |
209 |
56 |
1785g |
|
2" |
Ø43 |
111.5 |
71 |
190 |
248 |
68 |
2675g |
|
2 1/2" |
Ø60 |
137 |
85 |
227.5 |
293.5 |
85 |
4808g |
|
3" |
Ø72 |
153.5 |
94.5 |
261 |
338 |
98 |
6645g |

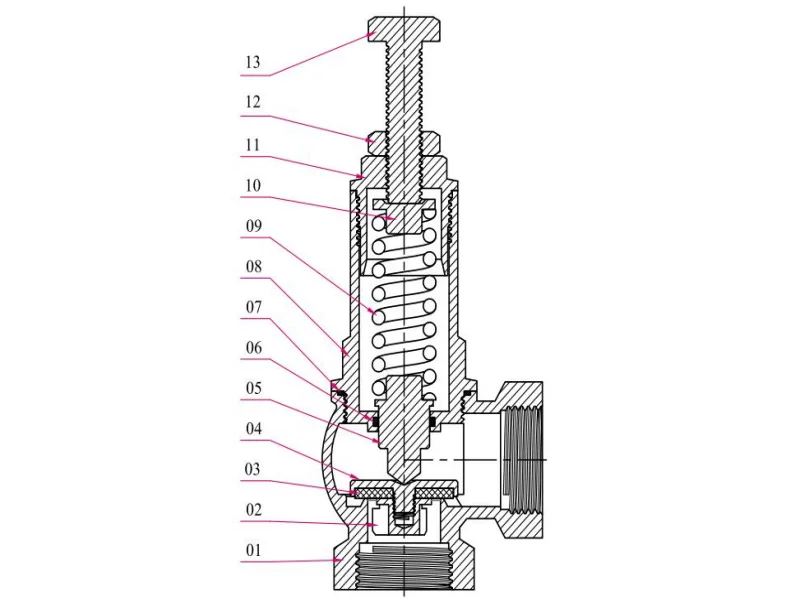

Structure
|
Numéro d'article. |
Nom du produit |
Matériel |
|
1 |
Corps de vanne |
HPb59-1 |
|
2 |
Insert de plaque de presse à eau |
HPb59-1 |
|
3 |
Rondelle plate / joint |
FPM |
|
4 |
Plaque de presse à eau |
HPb59-1 |
|
5 |
Noyau de valve/bobine |
HPb59-1 |
|
6 |
Joint torique |
EPDM |
|
7 |
Bague d'étanchéité / joint |
PTFE |
|
8 |
Adaptateur / Mamelon |
HPb59-1 |
|
9 |
Printemps |
65 Mn (Acier au manganèse) |
|
10 |
Plaque de retenue du ressort |
HPb59-1 |
|
11 |
Capuchon / couvercle d'adaptateur |
HPb59-1 |
|
12 |
Noix |
S304 |
|
13 |
Vis / Boulon |
S304 |
Une soupape de sécurité est un type spécial de soupape dont les composants d'ouverture et de fermeture sont maintenus normalement fermés par une force externe. Lorsque la pression du fluide à l'intérieur de l'équipement ou des pipelines dépasse une valeur spécifiée, cela empêche la pression du fluide à l'intérieur du tuyau ou de l'équipement de dépasser cette valeur en évacuant le fluide à l'extérieur du système. Les soupapes de sécurité appartiennent à la catégorie des vannes automatiques et sont principalement utilisées sur les chaudières, les récipients sous pression et les canalisations pour contrôler la pression afin qu'elle ne dépasse pas la limite définie, jouant ainsi un rôle de protection vital pour la sécurité des personnes et le fonctionnement des équipements.
Remarque : les soupapes de sécurité doivent subir un test de pression avant de pouvoir être utilisées.
Avant d'installer une soupape de sécurité, le pipeline doit être soigneusement nettoyé et purgé. Il s'agit de savoir si la soupape de sécurité peut fonctionner correctement et remplir son objectif, tout en affectant directement ses performances opérationnelles, ses performances d'étanchéité et ses indicateurs de débit.
Position d'installation de la soupape de sécurité
Lors de la sélection de la position d'installation d'une soupape de sécurité, les problèmes suivants doivent être pris en compte :
1.1 La soupape de sécurité doit être installée verticalement au point le plus sensible à la pression du système ou de l'équipement protégé, comme le dessus d'une chaudière ;
1.2 La soupape de sécurité doit être installée dans un endroit qui facilite le démontage ainsi que l'inspection et l'entretien périodiques ;
Installation de la tuyauterie d'entrée de la soupape de sécurité
Il est préférable d'installer la soupape de sécurité verticalement et directement sur le tuyau de raccordement de la chaudière, sans tuyauterie d'arrivée supplémentaire. Si une tuyauterie d'entrée doit être utilisée, son diamètre intérieur ne doit pas être inférieur au diamètre d'entrée de la soupape de sécurité, et il doit être aussi court que possible pour réduire la résistance de la canalisation et le moment de force exercé par la force de réaction de décharge de la soupape de sécurité sur le joint de la chaudière.
Installation de la tuyauterie de décharge des soupapes de sécurité
Afin de minimiser l'impact de la tuyauterie de refoulement sur les performances de la soupape de sécurité, les points suivants doivent être notés lors de l'installation :
3.1 Le diamètre intérieur du tuyau de refoulement doit être plus grand que le diamètre de sortie de la soupape de sécurité pour éviter une contre-pression excessive, ce qui affecterait le fonctionnement de la soupape de sécurité ;
3.2 La tuyauterie doit être adéquatement soutenue pour empêcher que les contraintes du pipeline (contraintes d'installation et contraintes thermiques) ne s'ajoutent à la soupape de sécurité, ce qui affecterait les performances de la soupape de sécurité ;
3.3 En principe, il est préférable que chaque soupape de sécurité utilise un tuyau de refoulement séparé. Si deux soupapes de sécurité ou plus partagent un tuyau collecteur commun (tuyau collecteur), le tuyau collecteur doit avoir une surface de refoulement suffisante et le changement de direction d'écoulement à l'endroit où le tuyau de refoulement entre dans le tuyau collecteur doit être aussi petit que possible ;
3.4 Le tuyau d'évacuation doit avoir des trous de drainage appropriés (trous d'évacuation) pour empêcher l'accumulation de pluie, de neige, de condensat, etc., à l'intérieur du tuyau d'évacuation ;
3.5 Il n'est pas raisonnable que le poids du tuyau de refoulement soit supporté par le tuyau de dérivation de sortie de la soupape de sécurité ; au lieu de cela, il doit être soutenu par une structure de support dédiée, qui doit être capable d'empêcher le pipeline de bouger ou de vibrer en raison de la force de réaction lorsque la soupape de sécurité se décharge.
Les soupapes de sécurité fournies par notre société sont testées à température ambiante selon la réglementation en vigueur (la pression réglée en usine est de 3 bars). Il existe cependant une différence de température entre l'état de fonctionnement réel de la soupape de sécurité et la température ambiante réglée, ce qui entraîne un écart de la pression de réglage (pression d'ouverture) entre la température ambiante réglée et l'état de fonctionnement réel. C'est pour cette raison que les soupapes de sécurité présentant des différences de température importantes doivent subir un réglage à chaud sur place. Le contenu du réglage implique généralement le réglage de la pression de réglage (pression d'ouverture) et le réglage de la pression de refoulement.
Ajustement de la pression de réglage et de la pression de refoulement

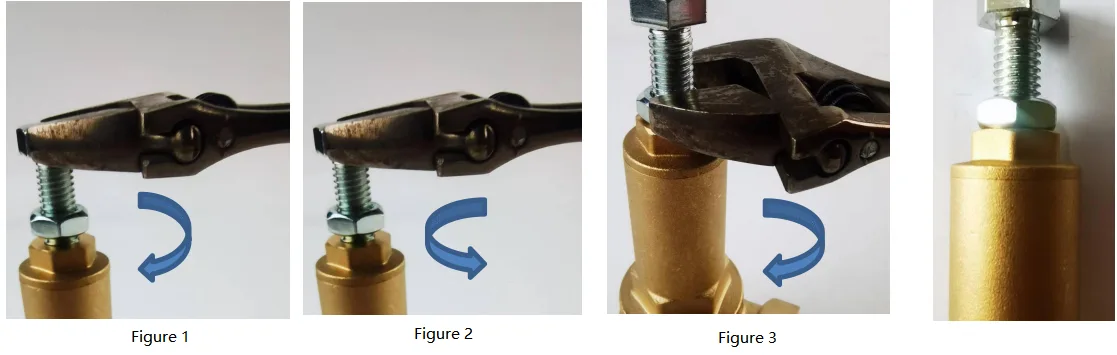

Desserrez l'écrou; dans la plage de pression de service spécifiée du ressort, faites tourner la vis pour modifier le degré de compression du ressort et ajuster la pression d'ouverture. Lors du réglage, augmentez d'abord lentement la pression d'entrée de la soupape de sécurité pour que la soupape s'ouvre deux fois. Si la pression d'ouverture est trop faible (réduisez d'abord la pression d'entrée de la vanne), tournez la vis de réglage dans le sens des aiguilles d'une montre (Figure 1). Si la pression d'ouverture est trop élevée, tournez la vis de réglage dans le sens inverse des aiguilles d'une montre (Figure 2). Une fois réglé à la pression d'ouverture requise, serrez l'écrou (Figure 3).
