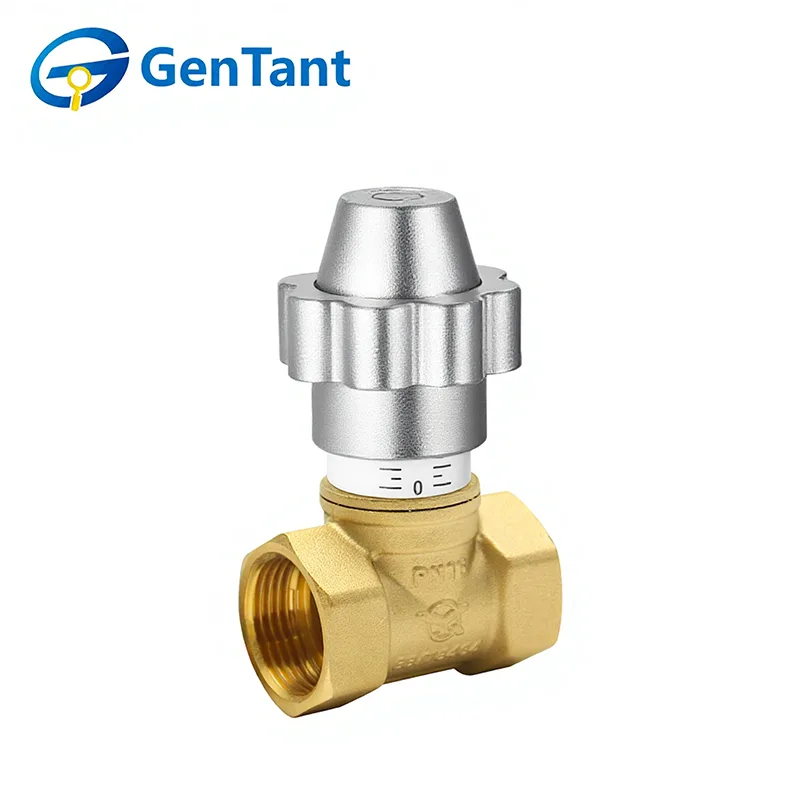

Vanne à soupape de contrôle de débit verrouillable magnétique

Un robinet à soupape de contrôle de débit magnétique verrouillable est un dispositif avancé et multifonctionnel conçu pour une gestion sûre et précise des fluides. Il combine les capacités essentielles d'étranglement et de régulation fine d'un robinet à soupape standard avec une fonction de sécurité inviolable. Sa fonction principale est de permettre aux opérateurs de régler et de maintenir avec précision un débit ou une pression spécifique grâce au mouvement linéaire de son disque ou de son bouchon. Le verrou magnétique intégré sécurise ensuite le mécanisme de réglage de la vanne, empêchant ainsi les modifications non autorisées ou accidentelles de la position prédéfinie. Cela garantit l'équilibre du système, l'efficacité énergétique et l'intégrité opérationnelle à long terme, ce qui le rend idéal pour les applications critiques dans les systèmes CVC, le chauffage urbain et les services des bâtiments commerciaux où les paramètres doivent être maintenus de manière fiable.

Caractéristique du produit et application

Le robinet à soupape à contrôle de débit magnétique verrouillable est doté d'un mécanisme de verrouillage magnétique spécialisé qui empêche toute altération non autorisée, ce qui en fait un choix de premier ordre pour les bâtiments publics et les résidences à logements multiples. Il combine une limitation précise et une régulation du débit avec une sécurité renforcée ; la vanne ne peut être réglée qu'à l'aide d'une clé magnétique dédiée. C’est idéal pour prévenir le vol d’eau et garantir un équilibrage cohérent dans les réseaux partagés de CVC ou de plomberie.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau, huile, vapeur

Température de fonctionnement : -20°C ≤ T ≤ 150°C

Filetage conforme à la norme ISO 228

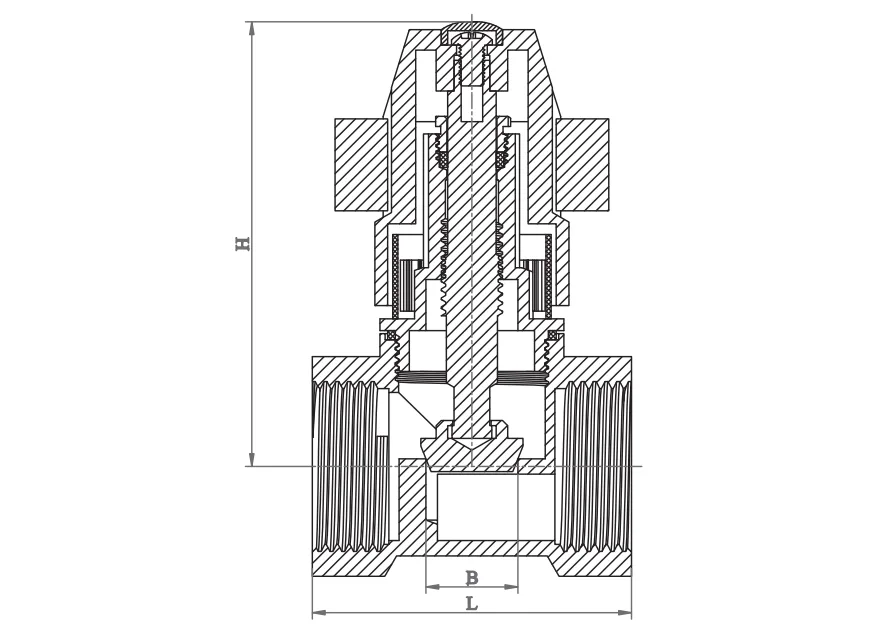

Dimension du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

7.Pour les robinets-vannes et les robinets à soupape, il est recommandé de les installer avec la tige verticale et la poignée de commande sur le dessus.

Mode d'emploi

1. Les vannes à vanne et à soupape sont actionnées manuellement. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

2. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

3. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

4. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent :

Vannes à soupape : poignée, écrou de poignée, garniture, presse-étoupe, écrou de garniture, disque et siège.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.
