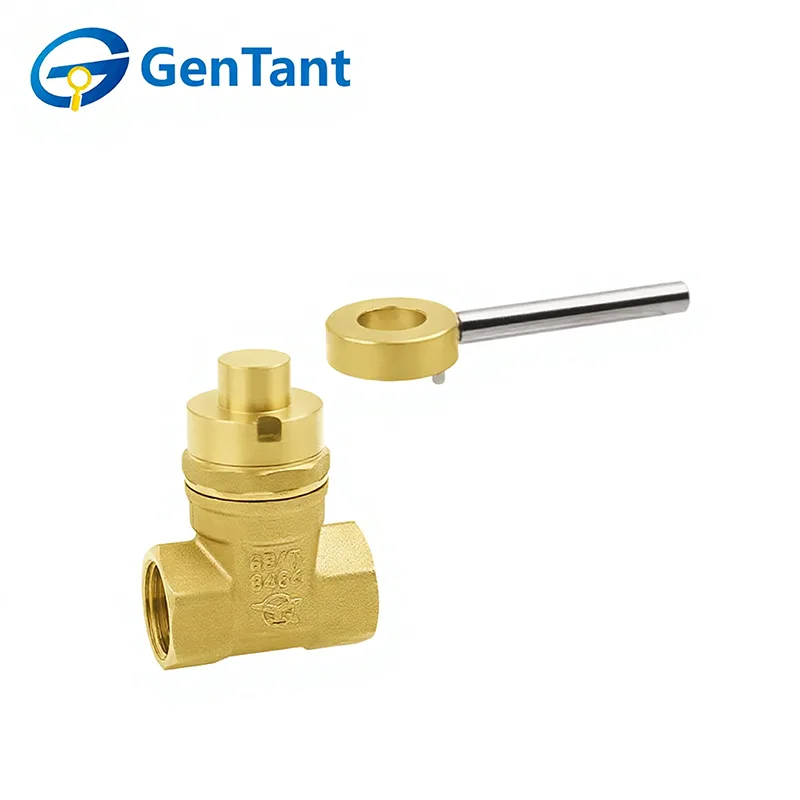

Vanne à vanne verrouillable pour usage moyen

Un robinet-vanne verrouillable pour usage moyen est un dispositif de contrôle de débit robuste conçu pour un service marche/arrêt fiable dans les systèmes de tuyauterie sous pression. Sa fonction principale est de fournir une isolation complète du flux de fluide (eau, pétrole ou gaz) en élevant ou en abaissant une porte solide à travers le chemin d'écoulement. La caractéristique déterminante est un mécanisme de verrouillage intégré, souvent un cadenas ou un boîtier de poignée verrouillable, qui sécurise la vanne en position ouverte ou fermée. Cela empêche tout fonctionnement non autorisé ou accidentel, garantissant l’intégrité du système, la sécurité et une gestion précise des flux. Il s'agit d'un composant essentiel pour la maintenance, les protocoles de sécurité et l'accès contrôlé dans diverses installations.

Caractéristique du produit et application

Le robinet-vanne verrouillable pour usage moyen est conçu pour un contrôle marche/arrêt fiable dans les systèmes d'eau et de fluides généraux. Il est doté d'un corps robuste, d'un fonctionnement fluide du portail et d'un volant verrouillable qui empêche toute opération non autorisée et assure la sécurité. Avec de bonnes performances d'étanchéité et une faible résistance à l'écoulement lorsqu'il est complètement ouvert, il est largement utilisé dans les réseaux d'approvisionnement en eau, les systèmes CVC, les canalisations industrielles et les services du bâtiment où un accès contrôlé et une isolation fiable sont requis.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Médias de travail : eau, huile, gaz non corrosifs et ininflammables

Température de fonctionnement : -10°C ≤ T ≤ 120°C

Filetage conforme à la norme ISO 228

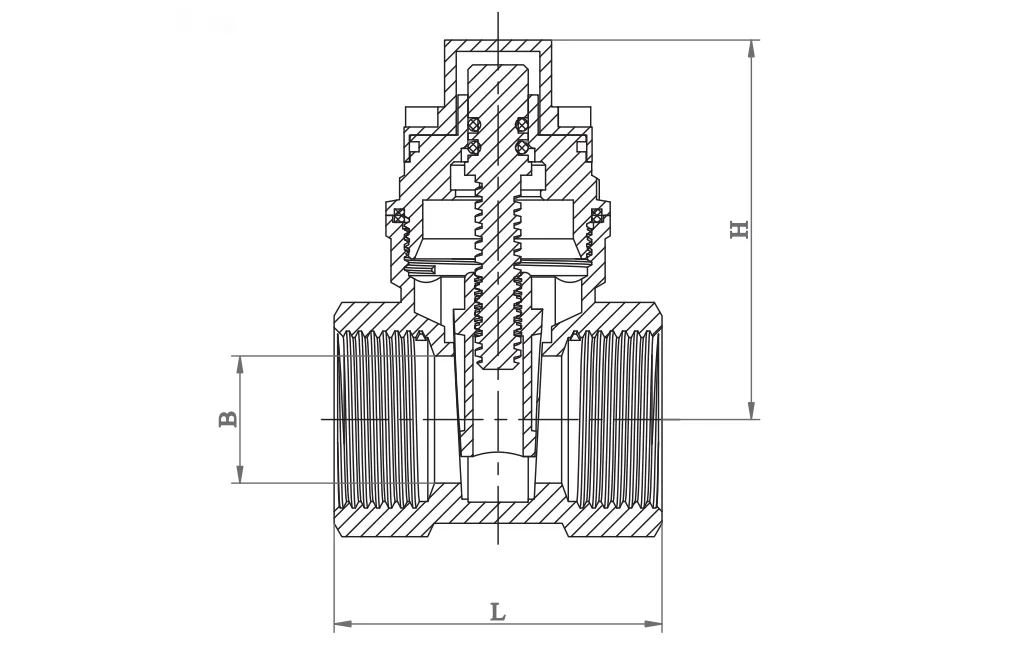

Dimension du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

7.Pour les vannes à vanne verrouillables de service moyen, il est recommandé de les installer avec la tige verticale et la poignée de commande sur le dessus.

Mode d'emploi

Les robinets-vannes sont à commande manuelle. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent : poignée, écrou de poignée, garniture, presse-étoupe, écrou de garniture.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.
