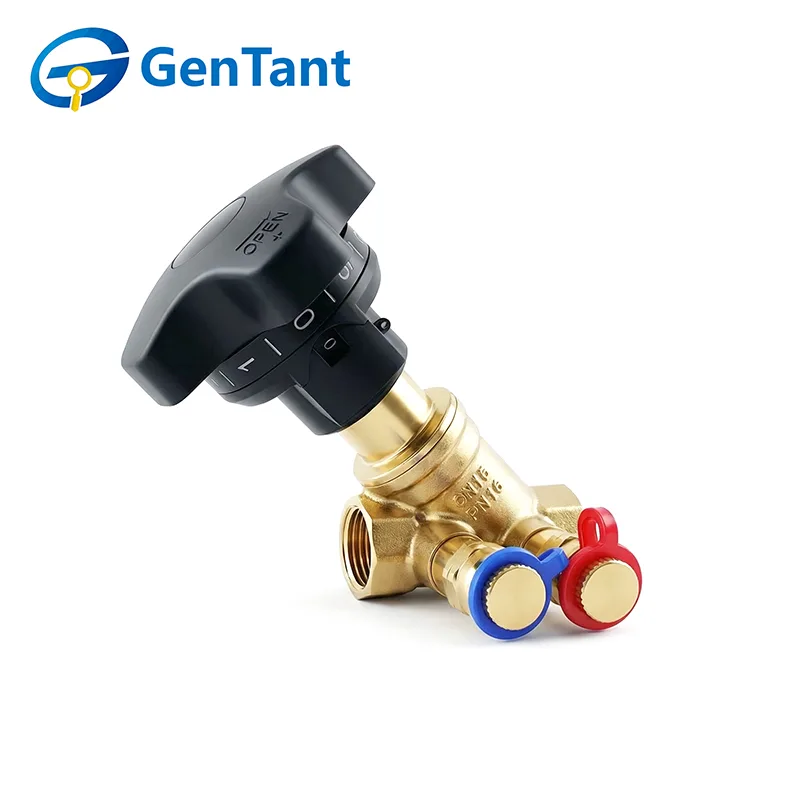

Pourquoi une vanne d'équilibrage statique est-elle importante pour l'efficacité du CVC ?

Alors que les bâtiments modernes mettent davantage l’accent sur le confort thermique, l’efficacité énergétique et le fonctionnement stable du CVC, l’équilibrage des systèmes hydroniques est devenu une considération technique importante. UNVanne d'équilibrage statiqueaide à réguler et à vérifier le débit d'eau dans les branches individuelles, permettant aux ingénieurs de distribuer l'eau de chauffage ou de refroidissement de manière plus cohérente dans tout un système. Un équilibrage hydraulique approprié peut réduire les écarts de débit, améliorer les performances des unités terminales et permettre un fonctionnement plus prévisible dans différentes zones.

La complexité croissante des bâtiments commerciaux, des développements résidentiels et des installations industrielles augmente également le besoin de composants de commande hydraulique fiables. Plutôt que de se fier uniquement à la capacité de la pompe ou aux ajustements de contrôle, les ingénieurs peuvent utiliser un équipement d'équilibrage correctement sélectionné pour établir les conditions de débit prévues dans l'ensemble du réseau. Cette approche fournit une base pratique pour des performances CVC efficaces et stables.

Pourquoi l’équilibre hydraulique est important dans les systèmes CVC modernes

Un système CVC hydronique dépend d’une circulation d’eau contrôlée pour transférer l’énergie de chauffage ou de refroidissement entre l’équipement central et les unités terminales. Lorsque le réseau de distribution n’est pas correctement équilibré, certaines branches peuvent recevoir un débit excessif tandis que d’autres reçoivent un débit insuffisant. De telles différences peuvent créer des températures inégales, une demande inutile de pompes et des difficultés à maintenir des conditions intérieures constantes.

L'équilibrage hydraulique résout ces variations en régulant la résistance au sein des circuits individuels. Une fois les conditions d’écoulement appropriées établies, l’eau peut être distribuée de manière plus prévisible dans le système. Ceci est particulièrement utile dans les installations comportant plusieurs dérivations, des longueurs de tuyaux variables, des charges terminales différentes ou une résistance hydraulique changeante.

Remédier à la répartition inégale des flux

Un déséquilibre de débit peut survenir pour de nombreuses raisons. Les différences dans la géométrie des tuyaux, la disposition des raccords, la résistance des unités terminales et la longueur des branchements influencent toutes la façon dont l'eau circule dans un réseau hydronique. Sans mesures d’équilibrage adaptées, l’eau a naturellement tendance à privilégier les chemins moins résistants.

Cela peut rendre la mise en service plus compliquée et entraîner des problèmes de confort persistants après la mise en service d'un système. Des composants d'équilibrage correctement configurés offrent aux ingénieurs un moyen d'ajuster la résistance des branches et de rapprocher le débit mesuré des exigences de conception.

• Distribution plus cohérente :Un réglage approprié permet de fournir un débit approprié aux différents circuits.
• Performances améliorées des terminaux :Un débit d'eau correct permet un transfert de chaleur plus stable au niveau des serpentins et autres unités terminales.
• Meilleure mise en service :Les conditions hydrauliques mesurables rendent l’ajustement du système plus structuré et reproductible.
• Instabilité opérationnelle réduite :Les circuits équilibrés peuvent aider à minimiser les effets d’un débit de dérivation excessif ou insuffisant.

Comment l'équilibrage mécanique prend en charge la mise en service du système

La mise en service est une étape essentielle dans la réalisation d'un projet CVC, car les performances de l'équipement installé dépendent de la mesure dans laquelle le système terminé correspond à son intention de conception. Les dessins peuvent spécifier les conditions de débit cibles, mais les conditions réelles du site peuvent différer en raison des tolérances d'installation, de la sélection de l'équipement et des variations de résistance du système.

Une approche d'équilibrage statique offre aux ingénieurs de mise en service une méthode pratique pour ajuster les circuits individuels. La vanne crée une résistance contrôlable qui peut être réglée en fonction des conditions hydrauliques requises. Avec un équipement de mesure et des procédures de mise en service appropriés, les techniciens peuvent évaluer le débit réel et effectuer les ajustements nécessaires.

La mesure et l’ajustement travaillent ensemble

Un équilibrage efficace ne consiste pas simplement à installer une vanne dans le pipeline. Le composant doit être correctement sélectionné, installé, mis en service et documenté. La mesure est particulièrement importante car l’inspection visuelle à elle seule ne peut pas déterminer si un circuit hydronique reçoit le débit prévu.

Lorsqu'un composant d'équilibrage est utilisé avec des méthodes appropriées de mesure de pression différentielle ou de débit, les ingénieurs peuvent établir une relation plus claire entre la position de la vanne et les performances du système. Ces informations peuvent également être conservées dans le cadre de la documentation de mise en service pour une maintenance et un dépannage futurs.

Facteurs de conception que les ingénieurs devraient prendre en compte

La sélection d'un composant d'équilibrage nécessite plus que la simple vérification de la taille de la connexion. Les ingénieurs doivent prendre en compte les caractéristiques de l'ensemble du circuit hydronique, notamment le débit requis, la pression différentielle disponible, la configuration des canalisations, les conditions du fluide et les exigences de fonctionnement des équipements connectés.

La vanne sélectionnée doit fournir une plage de réglage appropriée pour l'application. Sa construction interne doit également être compatible avec le fluide de travail et l'environnement d'exploitation attendu. Un dimensionnement correct est essentiel car une vanne inadaptée peut rendre difficile un réglage précis ou introduire une perte de pression inutile dans le système.

Exigences de sélection et d’installation des vannes

La qualité de l'installation peut avoir un effet significatif sur la précision de l'équilibrage. La vanne doit être positionnée conformément aux recommandations d'installation du fabricant, avec un accès suffisant pour la mise en service et l'entretien futur. La tuyauterie environnante doit également être disposée de manière à minimiser les conditions susceptibles d'interférer avec la fiabilité des mesures.

Les ingénieurs devraient considérer l’accessibilité dès la phase de conception plutôt que de considérer la maintenance après coup. Un composant techniquement adapté mais difficile à atteindre peut augmenter le temps de mise en service et compliquer les futurs ajustements du système.

• Exigence de débit :La vanne doit correspondre à la demande hydraulique du circuit.
• État de pression :La pression différentielle disponible doit être prise en compte lors de la sélection et de la mise en service.
• Compatibilité des fluides :Les matériaux doivent être adaptés à la qualité de l’eau et à l’environnement d’exploitation.
• Orientation de pose :Une installation correcte contribue à un fonctionnement et à des mesures fiables.
• Accessibilité des services :Les ingénieurs doivent avoir un accès suffisant pour le réglage, l’inspection et la maintenance.

Applications dans les environnements de construction et industriels

L’équilibrage hydronique s’applique à une large gamme de systèmes de chauffage et de refroidissement. Dans les bâtiments commerciaux, une distribution d’eau équilibrée peut assurer des performances constantes entre les différents étages, zones ou zones fonctionnelles. Dans les développements résidentiels, cela peut contribuer à maintenir des conditions plus uniformes dans les appartements et les installations communes.

Les bâtiments industriels peuvent avoir des exigences hydrauliques plus exigeantes car les zones de traitement, les bureaux, les espaces de stockage et les zones de production peuvent fonctionner dans des conditions thermiques différentes. Une stratégie d'équilibrage soigneusement conçue aide les ingénieurs à tenir compte de ces différences tout en maintenant une circulation contrôlée sur l'ensemble du réseau.

Systèmes CVC commerciaux

Les immeubles de bureaux, les hôtels, les hôpitaux, les centres commerciaux et autres propriétés commerciales contiennent souvent de vastes réseaux hydroniques. Plusieurs unités de traitement d'air, ventilo-convecteurs, circuits d'eau glacée et branches de chauffage peuvent fonctionner simultanément. Un déséquilibre hydraulique peut donc avoir un effet notable sur le confort et les performances des équipements.

Des composants d’équilibrage correctement mis en service peuvent aider les succursales individuelles à fonctionner au plus près de leurs conditions de débit prévues. Cela contribue à un réseau de distribution plus stable et donne aux équipes des installations des conditions de référence plus claires lors de l'investigation de futurs problèmes de performances.

Réseaux résidentiels et industriels

Les systèmes hydroniques résidentiels peuvent nécessiter un équilibrage entre différents appartements, étages ou zones de chauffage. Les installations industrielles peuvent avoir besoin d’un contrôle hydraulique pour les systèmes de refroidissement des processus, de conditionnement environnemental et de services publics. Bien que les exigences opérationnelles diffèrent, les deux applications bénéficient d’une distribution de débit prévisible.

La solution appropriée dépend de l'architecture du système et des conditions de service. Les ingénieurs doivent donc évaluer le circuit complet plutôt que de sélectionner les composants uniquement en fonction des dimensions nominales des tuyaux.

Qualité des matériaux et précision de fabrication

Les performances des vannes sont étroitement liées à la qualité des matériaux et à la cohérence de la fabrication. Les composants utilisés dans les systèmes hydroniques doivent résister à une exposition continue à l’eau, aux changements de pression, aux variations de température et aux ajustements mécaniques. Des matériaux fiables et des processus de production contrôlés sont donc importants pour maintenir les performances à long terme.

L'usinage de précision est particulièrement pertinent pour les corps de vannes et les composants internes. Des dimensions précises aident à maintenir une qualité d’assemblage constante et à garantir des caractéristiques d’étanchéité fiables. Le traitement de surface et la sélection des matériaux peuvent également contribuer à la résistance à la corrosion et à la durabilité en service.

Contrôle qualité de la matière première au produit fini

Un processus de fabrication professionnel doit inclure une inspection tout au long de la production plutôt que de se fier uniquement aux tests du produit final. La conformité des matériaux entrants peut être évaluée, tandis que les processus d'usinage et d'assemblage peuvent être surveillés pour identifier les écarts avant que les produits n'atteignent l'étape d'inspection finale.

Les tests fonctionnels fournissent une autre couche de vérification. En fonction de la conception du produit, les fabricants peuvent évaluer la résistance à la pression, les performances d'étanchéité, les caractéristiques d'écoulement, la précision dimensionnelle et le comportement opérationnel. De telles procédures permettent de garantir que les vannes finies répondent aux exigences techniques établies.

• La vérification des matières entrantes garantit une qualité constante des matières premières.
• L’inspection de l’usinage de précision aide à maintenir la précision dimensionnelle.
• Les contrôles d'assemblage vérifient la bonne intégration des composants internes.
• Les tests de pression et d’étanchéité aident à identifier les risques potentiels de fuite.
• La vérification fonctionnelle permet un fonctionnement fiable avant expédition.

L'ingénierie numérique remodèle le développement des vannes

Le développement de vannes modernes combine de plus en plus l’expérience pratique de la fabrication avec l’ingénierie numérique. La conception assistée par ordinateur permet aux ingénieurs d'examiner la géométrie des composants et d'effectuer des ajustements de conception avant la production. L'analyse informatique peut fournir des informations supplémentaires sur le comportement des fluides, la distribution de la pression et les zones potentielles de résistance à l'écoulement.

Ces outils sont particulièrement utiles lors du développement de produits pour différents environnements d'exploitation. La simulation peut aider les ingénieurs à évaluer les alternatives de conception, tandis que les tests en laboratoire fournissent une validation physique des hypothèses techniques. La combinaison de ces approches crée un processus de développement plus complet.

De la simulation à la validation en laboratoire

Les outils de conception tridimensionnelle peuvent prendre en charge une modélisation précise des composants et des assemblages de vannes. L’analyse technique peut ensuite être utilisée pour étudier la dynamique des fluides et le comportement structurel. Cependant, l’analyse numérique devrait compléter plutôt que remplacer les tests physiques.

La validation en laboratoire fournit des preuves pratiques de la performance du produit dans des conditions contrôlées. L'acquisition automatisée de données peut aider à enregistrer les résultats des tests de manière cohérente, permettant ainsi aux ingénieurs d'examiner les caractéristiques de performance et d'identifier les opportunités d'amélioration supplémentaire.

Tendances de l’industrie vers une gestion hydronique efficace

Le développement de bâtiments économes en énergie attire de plus en plus l’attention sur le système hydronique complet plutôt que sur ses composants individuels. Les pompes, les vannes de régulation, les unités terminales, les échangeurs de chaleur et les dispositifs d'équilibrage doivent fonctionner ensemble pour atteindre les performances souhaitées.

À mesure que l’automatisation des bâtiments devient plus sophistiquée, les ingénieurs accordent également une plus grande attention à l’interaction entre les conditions hydrauliques et les stratégies de contrôle. Un système bien équilibré fournit une base plus stable pour le contrôle de la température et l’optimisation des équipements.

L'efficacité commence par une conception appropriée du système

L’efficacité énergétique ne peut être obtenue à partir d’un seul composant. Cela dépend d’une conception correcte du système, d’une sélection d’équipements appropriés, d’une installation professionnelle et d’une mise en service efficace. L’équilibre hydraulique n’est qu’une partie de ce processus plus large, mais il peut avoir une influence directe sur l’efficacité de la distribution de l’eau à travers le réseau.

Lorsque le débit est inutilement élevé dans certains circuits, les pompes peuvent devoir fonctionner contre une résistance évitable ou les systèmes de contrôle peuvent compenser des conditions qui auraient dû être prises en compte lors de la mise en service. La création de conditions appropriées pour les succursales peut donc contribuer à un fonctionnement global plus efficace.

Pourquoi l'expertise en ingénierie est importante dans la fabrication de vannes

Différents projets peuvent impliquer des conditions de service et des exigences techniques très différentes. Les normes régionales, les pratiques de construction, les caractéristiques des fluides, les préférences de connexion et les spécifications spécifiques à l'application peuvent toutes influencer le choix des vannes. Un fabricant compétent doit comprendre ces variables et fournir une assistance technique appropriée.

Ningbo Gentant Fluid Technology Co., Ltd. a développé ses capacités de fabrication de vannes grâce à une expérience à long terme dans la production de vannes en laiton et la technologie des fluides. La société propose une large gamme couvrant les vannes à bille, les réducteurs de pression, les vannes d'équilibrage, les soupapes de sécurité, les collecteurs CVC et d'autres solutions de contrôle des fluides.

Son équipe d'ingénierie applique la conception tridimensionnelle à l'aide d'AutoCAD et d'ANSYS, tandis que la technologie Computational Fluid Dynamics prend en charge l'analyse du comportement des fluides pendant le développement de produits. Les tests en laboratoire avec acquisition automatisée de données soutiennent en outre la vérification systématique des performances.

Une approche de fabrication axée sur la cohérence

Gentant accorde une grande importance au contrôle des matériaux, à la qualité de la fabrication, au développement technique et au service professionnel. Sa chaîne d'approvisionnement verticalement intégrée permet un meilleur contrôle des processus de production, tandis que les procédures de qualité établies aident à maintenir la cohérence depuis la sélection des matériaux jusqu'à l'inspection du produit fini.

L'entreprise reconnaît également que les applications internationales peuvent impliquer des normes et des environnements d'exploitation différents. Ses capacités techniques lui permettent de répondre à des exigences de service particulières et à des spécifications exigeantes tout en mettant l'accent sur les performances et la fiabilité.

Alors que les secteurs du CVC et du contrôle des fluides continuent de rechercher une meilleure efficacité et un fonctionnement plus fiable, l’importance d’un équilibrage hydraulique précis restera importante. Un bien conçuVanne d'équilibrage statiquepeut fournir un contrôle précieux au sein des réseaux hydroniques lorsqu’il est correctement sélectionné, installé et mis en service.

Pour les projets recherchant une fabrication de vannes fiable, une assistance technique et des solutions orientées application,Ningbo Gentant Fluid Technology Co., Ltd.offre une combinaison d'expérience en fabrication, de développement technique, de gestion de la qualité et de service réactif. Son investissement continu dans l'ingénierie et la validation en laboratoire positionne Gentant comme un fabricant chinois compétent pour les applications modernes de contrôle des fluides dans le monde entier.
