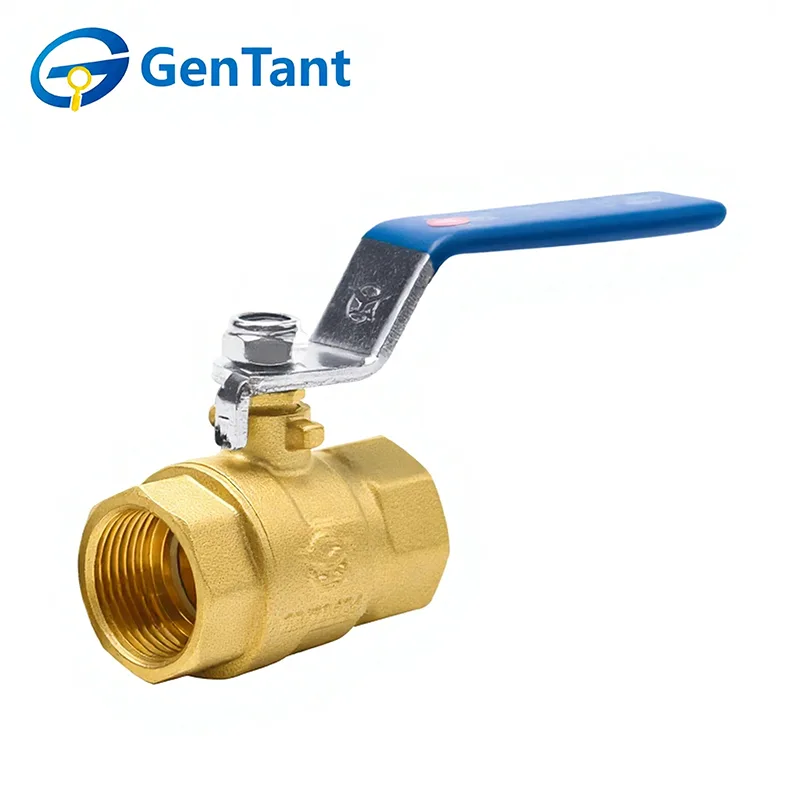

Robinet à tournant sphérique en cuivre

Un robinet à tournant sphérique en cuivre est un robinet quart de tour durable et efficace conçu principalement pour être utilisé dans les systèmes d'eau potable, de chauffage, de gaz et d'autres fluides non corrosifs. Sa fonction est de fournir une méthode fiable pour ouvrir, fermer ou isoler le flux dans un pipeline. Ceci est réalisé en faisant tourner une boule sphérique avec un trou traversant de 90 degrés ; lorsqu'il est aligné avec le tuyau, il permet un écoulement complet et sans obstruction, et lorsqu'il est perpendiculaire, il crée un joint étanche pour arrêter complètement l'écoulement. Fabriquée en laiton ou en bronze (alliages de cuivre), la vanne offre une excellente résistance à la corrosion, une bonne conductivité thermique et s'installe facilement via des connexions soudées ou filetées, ce qui en fait une norme pour la plomberie résidentielle, commerciale et industrielle légère.

Application du produit

Les robinets à tournant sphérique en cuivre sont appréciés pour leur résistance exceptionnelle à la corrosion et leurs propriétés antimicrobiennes, ce qui en fait un choix privilégié pour les systèmes d'eau potable résidentiels. Leur principale caractéristique est un corps en cuivre durable sans plomb qui garantit une hygiène et une intégrité structurelle à long terme. Ces vannes sont largement utilisées dans la plomberie domestique, les chauffe-eau et les systèmes CVC. Leur fonctionnement quart de tour fiable et leur compatibilité avec les canalisations en cuivre en font un favori pour les projets de construction haut de gamme.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau, huile, gaz non corrosifs et ininflammables

Température de fonctionnement : -10°C ≤ T ≤ 120°C

Filetage conforme à la norme ISO 228

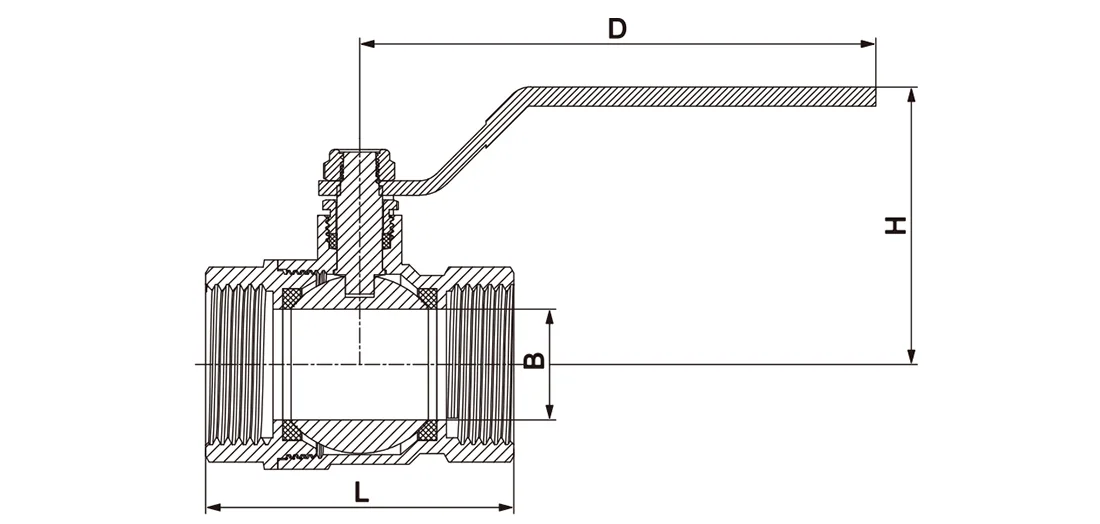

Dimension du produit

Caractéristiques et avantages du produit

Les robinets à tournant sphérique en cuivre GenTant sont conçus pour une fermeture rapide et une activation fiable du débit.

Matériau de qualité supérieure : fabriqué à partir de laiton HPb59-1 de haute qualité (norme nationale).

Débit optimal : offre la résistance à l'écoulement la plus faible possible (effectivement nulle).

Haute performance : capable de résister à des différentiels de pression élevés pendant la fermeture.

Fonctionnement rapide : certains modèles offrent des vitesses d'ouverture/fermeture de 0,05 s à 0,1 s, idéales pour les systèmes automatisés.

Conception compacte : léger et peu encombrant pour une intégration facile dans divers réseaux de tuyauterie.

Directives d'installation

Pour garantir des performances à long terme et éviter les dommages structurels, l'installation doit être effectuée par des professionnels qualifiés.

Préparation : Assurez-vous que le système de tuyauterie est propre. Retirez les capuchons de protection et inspectez les ports pour détecter la présence de débris.

Alignement : Vérifiez que les tuyaux de raccordement sont parfaitement alignés. Un désalignement excessif crée une contrainte d'installation qui peut endommager la vanne.

Outillage correct : utilisez une clé ou une pince à tuyau avec un couple approprié sur la partie hexagonale ou octogonale de la vanne la plus proche du filetage à serrer. N'appliquez jamais de force à l'extrémité opposée, car cela pourrait déformer le corps.

Étanchéité des filetages : utilisez du mastic PTFE uniquement sur les filetages des tuyaux. Suivez les normes ISO 228 pour la longueur du filetage ; ne serrez pas trop, car le fait d'atteindre le filetage peut endommager les surfaces d'étanchéité internes.

Support du système : fournissez un support adéquat pour empêcher le poids de la tuyauterie de stresser la vanne.

Vérification avant service : vérifiez que les valeurs nominales de pression et de température correspondent au système et faites fonctionner la vanne complètement (ouverte/fermée) une fois avant la mise en service.

Mode d'emploi

Fonction : Les robinets à tournant sphérique en cuivre sont destinés uniquement au service marche/arrêt. Ils doivent être maintenus complètement ouverts ou complètement fermés et ne doivent pas être utilisés pour l'étranglement (régulation du débit).

Mécanisme : Ce sont des valves bidirectionnelles. La position de la poignée indique le sens du débit.

Prévention des coups de bélier : Ne fermez pas la vanne trop brusquement pour éviter les effets de « coups de bélier » (coups de bélier soudains).

Utilisation de la poignée : utilisez uniquement la poignée fournie par l’usine. N'utilisez jamais d'extensions pour augmenter l'effet de levier, car un couple excessif endommagerait les composants internes.

Inspection et entretien

Entretien général : un entretien régulier est généralement inutile au-delà des contrôles occasionnels du cyclisme et de l'emballage de la tige.

Filtration : Il est fortement recommandé d'installer un filtre à l'entrée du système pour protéger le joint interne de la vanne.

Contrôle des fuites : en cas de fuite de la tige, serrez l'écrou de presse-étoupe d'un quart de tour dans le sens des aiguilles d'une montre. La garniture PTFE est conçue pour la compensation.

Avertissement de sécurité : n'essayez jamais de réemballer ou de démonter une vanne lorsque le système est sous pression. Commencez toujours par relâcher la pression.

Pas de démontage : nous ne recommandons pas de démonter les vannes en deux parties pour le remplacement de pièces, car cela compromet généralement l'intégrité du corps/du cordier.
