Réglage de la soupape de réduction de pression : procédure de fonctionnement standard et directives

1.Pré-ajustement

Identifiersoupapetype (à ressort, piston, diaphragme).

Vérifiez que la pression d'entrée stable dépasse la sortie cible de 10 %.

Fermez les vannes en aval.

Rassemblez les outils nécessaires (clés, tournevis, manomètre).

2. Étapes de réglage

Vannes à ressort

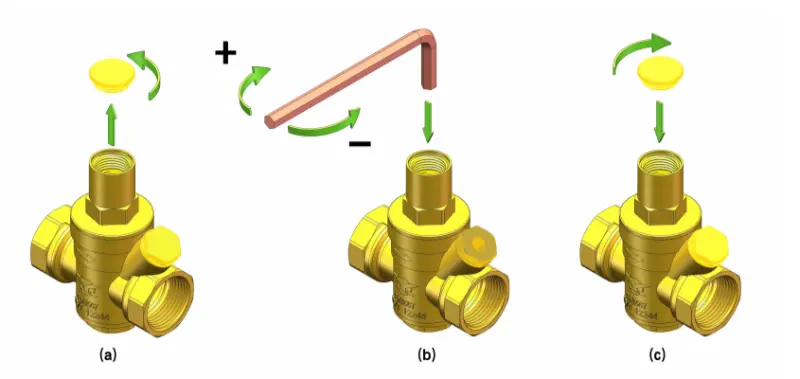

Desserrez le contre-écrou, tournez la vis de réglage dans le sens des aiguilles d’une montre pour augmenter la pression ou dans le sens inverse des aiguilles d’une montre pour la diminuer.

Ajustez par incréments de 1/4 de tour tout en surveillant la jauge.

Serrez le contre-écrou lorsque la cible est atteinte.

Vérifier la stabilité à ±5 % après l'ouverture de la vanne en aval.

Vannes à piston/membrane

Isoler la vanne en fermant l’entrée/sortie.

Relâchez la pression résiduelle.

Mécanisme de réglage : vannes à piston via volant, diaphragme via capuchon à ressort (généralement 0,1-0,5 MPa par tour).

Ouvrir lentement la vanne d'entrée tout en surveillant la pression de sortie.

Ajustez au besoin.

Ouvrir complètement les vannes et surveiller 10 à 15 minutes.

3. Sécurité critique

Ne dépassez jamais la pression maximale indiquée sur la plaque signalétique.

Ne réglez jamais sous pression.

Assurez-vous de l’orientation correcte de l’entrée/sortie.

Les vannes industrielles nécessitent un étalonnage tous les 6 à 12 mois.

4. Notes d'application

Systèmes de gaz : cible 2,8-3,0 kPa, connexions de test d'étanchéité.

Systèmes à vapeur : vidanger les condensats avant utilisation.

Systèmes hydrauliques : s'ajustent à une température de fonctionnement stable.

5. Problèmes courants

Une pression instable indique un siège usé, un ressort défectueux, une membrane rompue ou un filtre obstrué : inspectez et remplacez les composants en conséquence.
