Électrovanne

Notre usine met l'accent sur un contrôle de qualité strict, des techniques de production avancées et une personnalisation sur mesure, garantissant que chaque électrovanne offre une fonctionnalité cohérente, une longue durée de vie et des performances fiables dans les applications exigeantes du monde entier.

Caractéristique du produit et application

Nos électrovannes sont conçues pour un contrôle automatisé précis et fiable du débit de fluide. Ils présentent une gamme de conceptions structurelles avancées (pilotées, levées composées, impulsions de piston) pour garantir une réponse rapide, un fonctionnement stable et une longue durée de vie. Construits avec des matériaux robustes comme le laiton et l'acier inoxydable, et offrant des options d'étanchéité (NBR, PTFE, FKM) pour divers fluides, ils fonctionnent de manière fiable sur une large plage de pressions (0-1,6 MPa) et des températures allant jusqu'à 220°C.

Ces électrovannes sont essentielles pour les systèmes automatisés et de contrôle à distance, largement utilisés pour gérer le flux d'air, d'eau, de pétrole, de gaz et de vapeur. Ce sont des composants essentiels dans l'automatisation industrielle, les systèmes CVC, les équipements médicaux, les machines de transformation des aliments et diverses applications de contrôle de processus nécessitant un contrôle marche/arrêt fiable ou un contrôle de sécurité des fluides du pipeline.

Série de vannes pour air, huile et fluides

Objectif de la série : Cette vanne appartient à la catégorie des électrovannes au sein des actionneurs de contrôleur automatique. Il peut contrôler automatiquement ou à distance l'ouverture et la fermeture de canalisations transportant des fluides de travail tels que l'air, l'eau, le pétrole, les fluides ou le gaz. Cette série de vannes présente une large application, une compatibilité avec de nombreux types de fluides, une large plage de pressions de service et une longue durée de vie.

Structure

un. Série DF : utilise une structure pilotée, s'appuyant sur un différentiel de pression pour ouvrir ou fermer la vanne (contrôlée par le signal d'excitation de la bobine). Il offre un fonctionnement fiable, une ouverture/fermeture rapide et des performances stables. Pression applicable : 0,03 ~ 1,0 MPa. Température du milieu : ≤90°C.

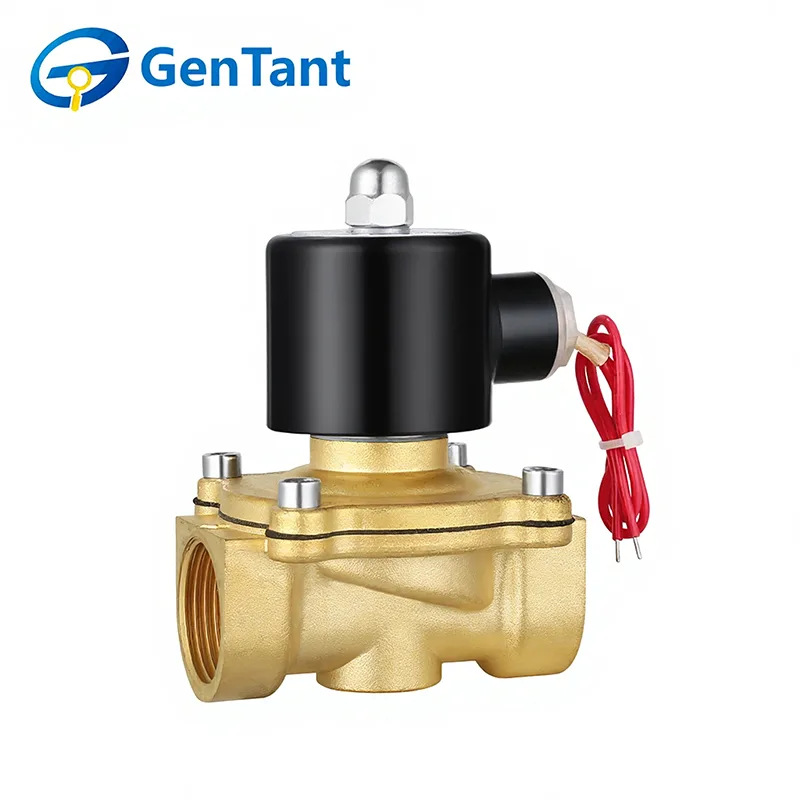

b. Série 2W : utilise une structure composée. Lorsque la pression est ≤0,01 MPa, l'excitation de la bobine soulève directement le diaphragme, ouvrant ainsi le pipeline. Lorsque la pression dépasse 0,01 MPa, l'excitation de la bobine attire le noyau de fer en mouvement, le petit port de vanne sur le diaphragme soulage la pression et la différence de pression entre les chambres supérieure et inférieure ouvre le port de vanne principal, rendant le pipeline opérationnel. Pression applicable : 0 ~ 1,0 MPa. Température du milieu : ≤90°C.

c. Valve d'impulsion d'air DFM et valve d'air ZCK : comportent une structure pilotée avec une conception à grand débit. Pression applicable : 0,03 ~ 1,0 MPa.

Matériaux d'étanchéité

un. NBR (caoutchouc nitrile)

b. CR (caoutchouc chloroprène)

c. Silicone (Recommandé pour les aliments et les équipements médicaux).

Série de vannes à vapeur

Objectif de la série : Cette vanne appartient à la catégorie des électrovannes au sein des actionneurs de contrôleur automatique. Il peut contrôler automatiquement ou à distance l'ouverture et la fermeture des canalisations transportant des fluides de travail tels que la vapeur, l'eau ou le pétrole. Cette série de vannes présente une large application, une compatibilité avec de nombreux types de fluides, une large plage de pressions de service et une longue durée de vie.

Structure

un. Série ZQDF : utilise une structure de levage composée. Lorsque la pression moyenne est inférieure à 0,5 MPa, le champ magnétique de la bobine (après mise sous tension) soulève directement le piston, ouvrant la canalisation et se ferme lorsqu'elle est hors tension. Lorsque la pression moyenne dépasse 0,5 MPa, le petit port de vanne au centre du piston relâche la pression et la différence de pression ouvre le port de vanne principal, rendant le pipeline opérationnel, et se ferme lorsqu'il est hors tension. Pression applicable : 0 ~ 0,8 MPa. Température de fonctionnement : ≤220°C.

b. Série ZCZ : utilise une structure pilotée. La vanne s'ouvre (lorsqu'elle est sous tension) en utilisant la différence de pression. Pression applicable : 0,03 ~ 1,6 MPa. Température de fonctionnement : ≤220°C.

c. Série ZCLF : présente une structure pilotée avec une conception à grand débit. Il s'ouvre ou se ferme (contrôlé par le signal d'excitation de la bobine) en utilisant un différentiel de pression. Température de fonctionnement : ≤220°C.

d. Série ZCT (J011) : utilise une structure à impulsion de piston (rinçage inversé). Pression applicable : 0,01 ~ 1,0 MPa. Température de fonctionnement : ≤155°C.

e. Série ZL (US) : utilise une structure à impulsion de piston (rinçage inversé). Pression applicable : 0,01 ~ 1,6 MPa. Température de fonctionnement : ≤180°C.

Matériaux d'étanchéité

un. PTFE (téflon)

b. FKM (caoutchouc fluorocarboné)
