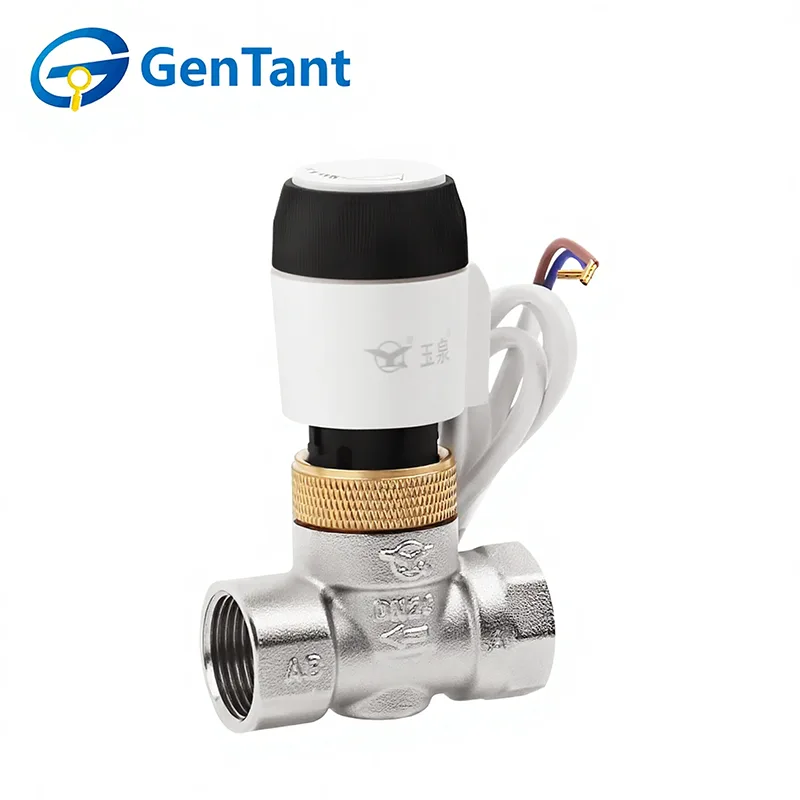

Vanne à soupape motorisée

Les vannes à soupape motorisées sont largement utilisées dans les systèmes de contrôle des fluides et des gaz pour réguler avec précision le débit grâce à un actionnement électrique automatisé, offrant des performances d'étranglement précises, un fonctionnement stable et une capacité d'arrêt fiable. La structure du robinet à soupape permet un réglage précis du débit, ce qui le rend idéal pour les applications nécessitant un contrôle précis dans les systèmes industriels, commerciaux et énergétiques.

Caractéristique du produit et application

Les vannes à soupape motorisées sont dotées d'un actionneur électrique à couple élevé qui entraîne un bouchon verticalement pour fournir un étranglement linéaire précis. Contrairement aux robinets à tournant sphérique, leur conception permet une régulation et une modulation fines du débit. Ils sont essentiels pour les unités de traitement d'air CVC, les systèmes de chauffage à vapeur et les refroidisseurs à grande échelle où le maintien de températures spécifiques est essentiel. Leur construction robuste garantit des performances stables sous haute pression.

Paramètre du produit

Caractéristiques techniques

Pression nominale : 1,6 MPa

Milieu de travail : eau

Température de fonctionnement : -10°C ≤ T ≤ 100°C

Filetage conforme à la norme ISO228

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

7.Pour les vannes à soupape motorisées, il est recommandé de les installer avec la tige verticale et la poignée de commande sur le dessus.

Mode d'emploi

Les vannes à vanne et à soupape sont actionnées manuellement. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent :

Vannes à soupape : poignée, écrou de poignée, garniture, presse-étoupe, écrou de garniture, disque et siège.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.
