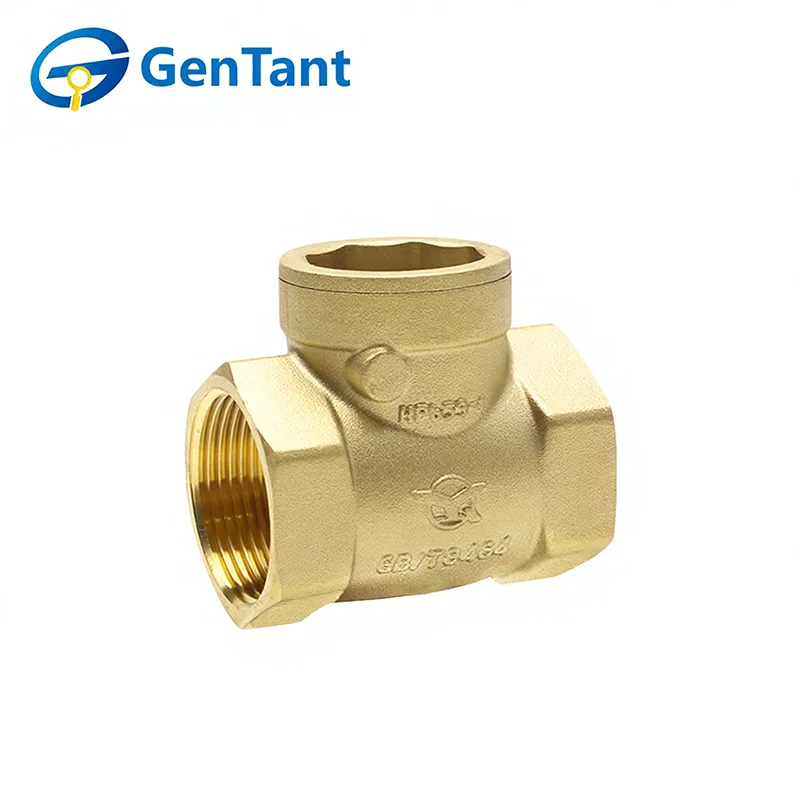

Clapet anti-retour horizontal

Le clapet anti-retour horizontal est un dispositif de contrôle de débit essentiel conçu pour permettre l'écoulement du fluide dans une direction tout en empêchant automatiquement le flux inverse, ou reflux, dans un système de canalisation. Sa fonction principale est de protéger les pompes, les compresseurs et autres équipements sensibles contre les dommages causés par les coups de bélier ou la circulation inverse lorsque le débit s'arrête. En assurant un débit unidirectionnel, il maintient l'efficacité du système, évite les coups de bélier et protège l'intégrité des processus dans des applications allant de l'approvisionnement en eau et des systèmes CVC au traitement industriel et à l'irrigation. Conçu spécifiquement pour l'installation de canalisations horizontales, son mécanisme interne compact et l'orientation de son corps sont optimisés pour une efficacité spatiale et un fonctionnement fiable dans des conditions de pression variées.

Caractéristique du produit et application

Application

Un clapet anti-retour horizontal en cuivre, également connu sous le nom de clapet unidirectionnel ou clapet anti-retour, fonctionne pour empêcher le reflux du fluide dans les canalisations. La vanne inférieure du tuyau d'aspiration d'une pompe à eau est également considérée comme un type de clapet anti-retour. Il s'agit de vannes automatiques dont les composants d'ouverture et de fermeture dépendent du débit et de la force du fluide lui-même. Ils sont principalement utilisés dans les canalisations qui nécessitent que le fluide s'écoule dans une seule direction, évitant ainsi les accidents provoqués par un écoulement inversé.

Fonctionnalité

Matériau et processus : fabriqué à partir de cuivre de haute qualité selon un processus de forgeage à chaud.

Milieu de travail : convient à divers milieux, notamment l’eau, le pétrole et le gaz.

Température de fonctionnement : opérationnel dans une plage de température de -10°C à ≤120°C.

Pression de service maximale : conçue pour résister à une pression de service maximale autorisée (PN) de 16 bars.

Paramètre du produit

Type de connexion filetée

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Matériau principal

①Corps de vanne, couvercle de vanne, plaque de vanne : HPb59-1

② Élément d'étanchéité : Caoutchouc de silicone

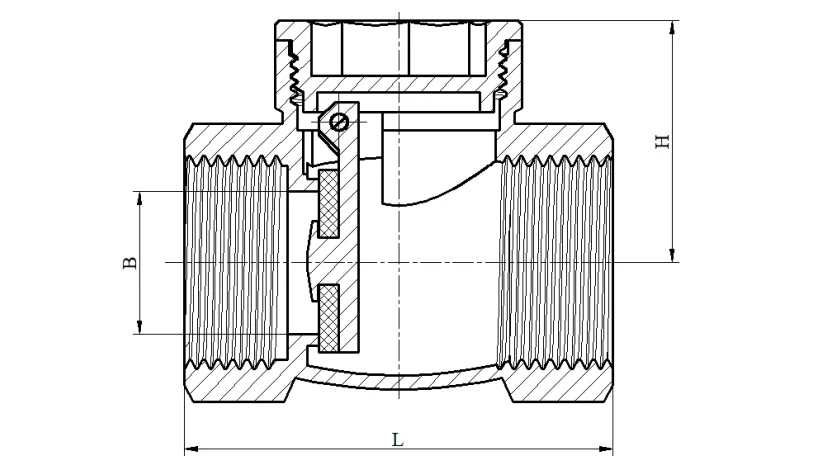

Dimension du produit

Instructions d'installation et d'utilisation

1. Des clapets anti-retour à levage droit doivent être installés sur les canalisations horizontales ; les clapets anti-retour à levée verticale sont généralement installés sur des canalisations verticales, le fluide s'écoulant de bas en haut.

2. La position d'installation des clapets anti-retour à battant n'est pas limitée ; ils sont généralement installés sur des canalisations horizontales, mais peuvent également être installés sur des canalisations verticales ou inclinées.

3. Lors de l'installation, assurez-vous que la direction du débit du fluide est conforme à la flèche indiquée sur le corps de la vanne.

Entretien

1. Nettoyage régulier. Pour éviter l'influence des impuretés et des sédiments présents dans la canalisation sur le clapet anti-retour, il est nécessaire de nettoyer régulièrement le clapet anti-retour horizontal tout en cuivre et l'intérieur de la canalisation.

2. Notez l'alternance des opérations d'eau froide et chaude. L'ouverture et la fermeture fréquentes du clapet anti-retour entraîneront des dommages, c'est pourquoi il convient d'éviter d'alterner les opérations avec de l'eau froide et de l'eau chaude.

3. Notez la pression. Lors de l'utilisation du clapet anti-retour horizontal entièrement en cuivre, il convient de prêter attention à la situation de pression à l'intérieur du pipeline, car une pression excessivement élevée aura un effet néfaste sur le clapet anti-retour. En bref, le clapet anti-retour horizontal entièrement en cuivre est un dispositif couramment utilisé dans les systèmes de canalisations, et son utilisation et son entretien sont très simples et faciles. En utilisation réelle, les utilisateurs doivent utiliser et entretenir conformément aux exigences ci-dessus pour garantir l'effet d'utilisation.
