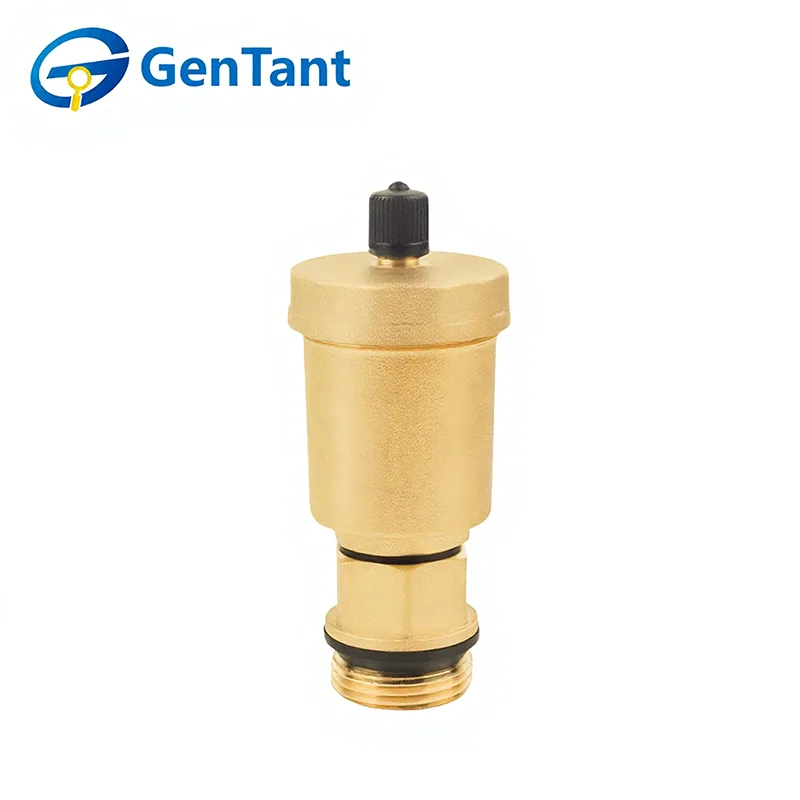

Valve de ventilation automatique verticale

La vanne de purge d'air automatique verticale est un composant essentiel pour maintenir une efficacité maximale et l'intégrité opérationnelle des systèmes d'eau et de chauffage en boucle fermée. Sa fonction principale est de détecter et d'expulser automatiquement l'air emprisonné, ou « poches d'air », qui s'accumule aux points élevés des canalisations, des radiateurs et des chaudières. En purgeant continuellement cet air, la vanne évite des problèmes tels qu'une réduction du transfert de chaleur, une restriction du débit, la corrosion (causée par l'eau oxygénée), le bruit du système (gargouillis ou cognements) et la cavitation de la pompe. Cela garantit des performances hydrauliques optimales, une répartition constante de la température et une durée de vie prolongée des équipements dans les applications CVC résidentielles et commerciales.

Caractéristique du produit et application

La vanne de ventilation automatique verticale libère efficacement l'air emprisonné des points hauts du système grâce à son mécanisme entraîné par la flottabilité. Il est doté d'un corps durable en laiton ou en acier inoxydable, de composants internes résistants à la corrosion et d'un flotteur de précision qui garantit un fonctionnement fiable et sans entretien. Sa conception verticale compacte permet une installation facile dans des espaces confinés, tandis que la fonction de refermeture automatique empêche les fuites de liquide une fois l'air purgé.

Indispensable dans les systèmes de chauffage en boucle fermée (radiateurs, circuits au sol), les installations solaires thermiques, les systèmes d'eau glacée et les circuits hydrauliques industriels. Il élimine les sas, réduit le bruit et la corrosion et maintient une efficacité maximale de transfert de chaleur, garantissant un fonctionnement stable dans les applications CVC résidentielles, commerciales et industrielles.

Paramètre de produit (spécification)

Spécifications techniques

Pression nominale : 1,0 MPa

Milieu de travail : eau

Température de fonctionnement : -0°C ≤ T ≤ 110°C

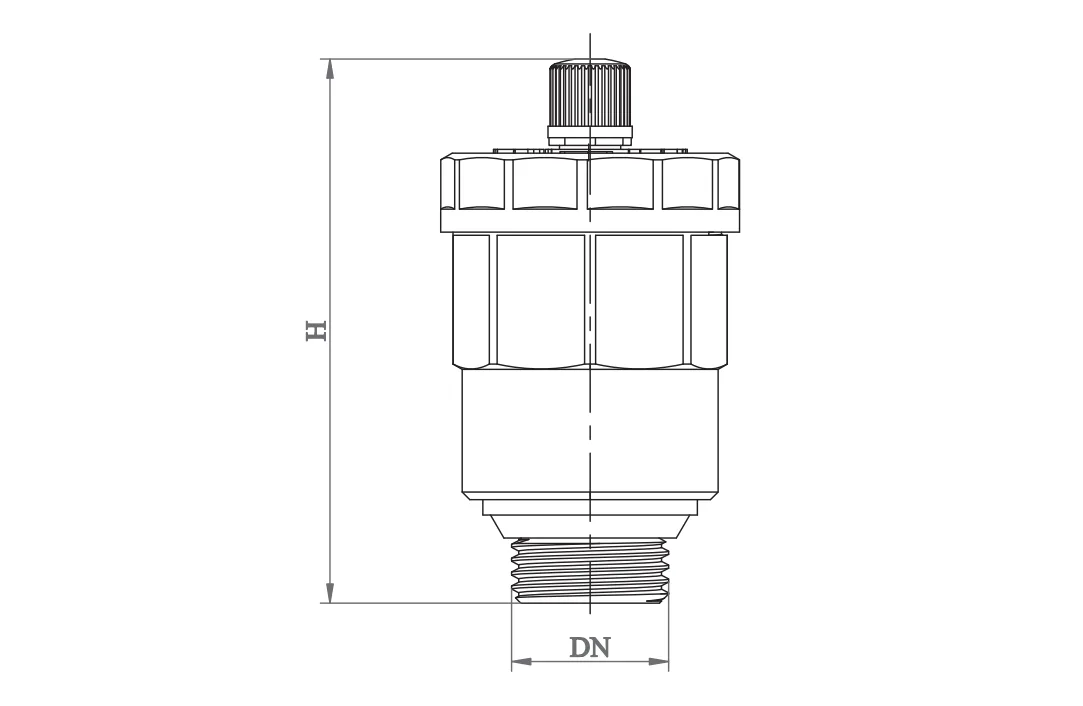

Dimensions du produit

Directives d'installation

La vanne de ventilation automatique verticale doit être installée strictement dans une position verticale et verticale pour garantir le bon fonctionnement du flotteur. Il doit être situé au point le plus élevé du système de tuyauterie ou aux points de collecte d'air où l'air est susceptible de s'accumuler, tels que les sorties de pompe ou les colonnes montantes du système. Avant l'installation, vérifiez que la taille du raccordement et le type de filetage correspondent au pipeline et appliquez un matériau d'étanchéité approprié pour éviter les fuites. Il est fortement recommandé d'installer une vanne d'arrêt ou d'isolement sous l'évent pour permettre un retrait et un entretien faciles sans vidanger le système. Lors de la mise en service, maintenez le capuchon de ventilation légèrement desserré pour permettre à l'air emprisonné de s'évacuer automatiquement. Assurez un espace suffisant autour de la bouche d'aération pour l'inspection, le fonctionnement et l'entretien futur, et évitez de l'installer dans des zones exposées au gel ou à de fortes vibrations.
