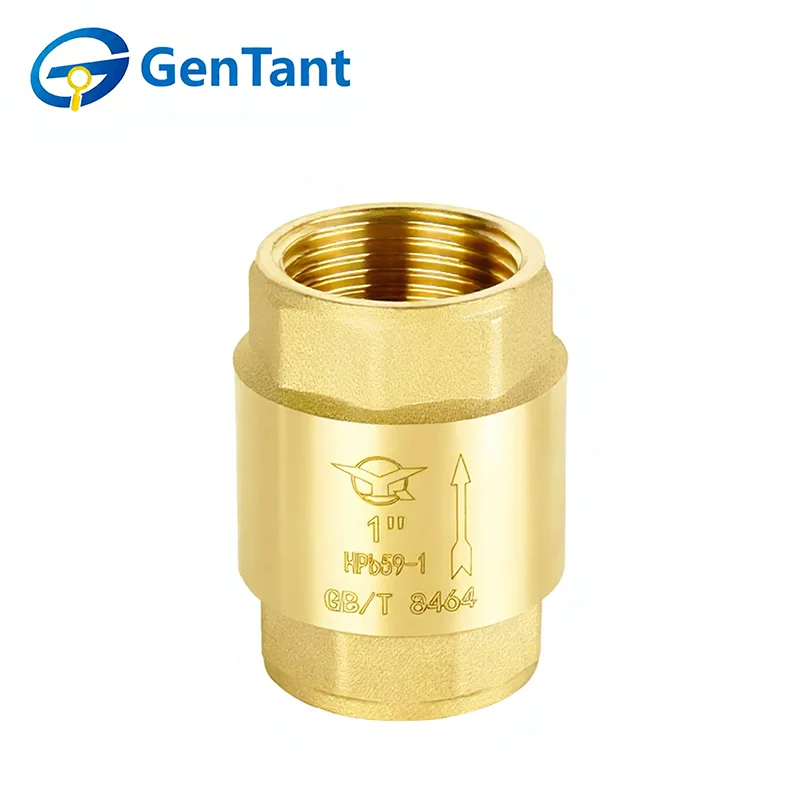

Clapet anti-retour à ressort

Un clapet anti-retour à ressort est un dispositif de contrôle de débit unidirectionnel essentiel qui utilise un mécanisme à ressort interne pour garantir une étanchéité fiable et une réponse rapide. Sa fonction principale est de permettre automatiquement l'écoulement de fluide ou de gaz dans une direction tout en empêchant le reflux ou le reflux. Lorsque la pression vers l'avant dépasse la force du ressort calibrée, le disque de la vanne s'ouvre ; lorsque le débit s'arrête ou tente de s'inverser, le ressort pousse immédiatement le disque contre le siège, créant ainsi un joint étanche. Cette action rapide protège les pompes, les compresseurs et les systèmes de tuyauterie des dommages causés par les coups de bélier, les coups de bélier et la contamination par reflux. Il est essentiel pour maintenir l’intégrité du système dans des applications allant de l’approvisionnement en eau et du CVC au traitement industriel et à l’irrigation.

Caractéristique du produit et application

Le clapet anti-retour à ressort est une vanne automatique qui permet au fluide de s'écouler dans une direction tout en empêchant le reflux, en utilisant un disque à ressort pour un fonctionnement rapide et fiable. Sa conception compacte, son étanchéité étanche et sa faible perte de charge le rendent adapté aux systèmes de tuyauterie d'eau, de CVC et industriels. Largement utilisé dans la protection des pompes, des canalisations et des équipements, il assure la sécurité du système, évite les coups de bélier et maintient un débit stable.

Paramètre du produit

1. Pression nominale : 1,6 MPa

2. Milieu de travail : eau, gaz non corrosifs et ininflammables

3. Température de fonctionnement : -10°C ≤ T ≤ 120°C

4. Le fil est conforme à la norme ISO228

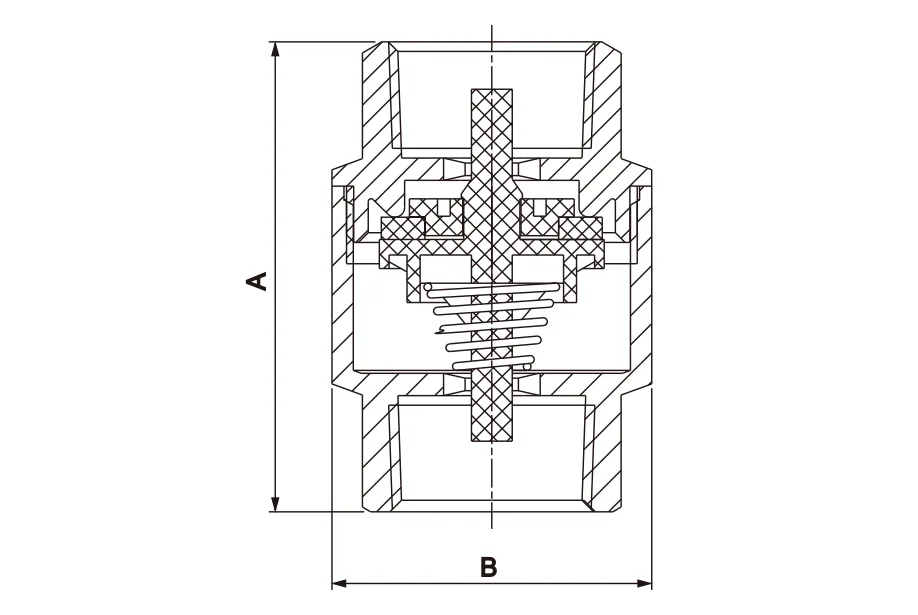

Dimensions du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

Remarque 1 : Le clapet anti-retour à ressort peut être installé dans une tuyauterie horizontale ou verticale avec un débit ascendant, ou dans des orientations intermédiaires, à condition que l'axe de charnière des clapets anti-retour à battant reste horizontal. Installez des clapets anti-retour à une distance adéquate des sorties de pompe ou d'autres sources d'écoulement turbulent. Reportez-vous au bulletin technique correspondant pour plus de détails.

Remarque 2 : Certains clapets anti-retour à ressort peuvent inclure un emballage interne pour protéger le disque pendant le transport. Retirez tous ces matériaux d'emballage avant l'installation.

Mode d'emploi

Les clapets anti-retour fonctionnent automatiquement et ne nécessitent aucune intervention manuelle.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent : Ensemble disque, support et charnière.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.

Entretien

1. Nettoyage régulier. Pour éviter l'influence des impuretés et des sédiments présents dans la canalisation sur le clapet anti-retour, il est nécessaire de nettoyer régulièrement le clapet anti-retour horizontal tout en cuivre et l'intérieur de la canalisation.

2. Notez l'alternance des opérations d'eau froide et chaude. L'ouverture et la fermeture fréquentes du clapet anti-retour entraîneront des dommages, c'est pourquoi il convient d'éviter d'alterner les opérations avec de l'eau froide et de l'eau chaude.

3. Notez la pression. Lors de l'utilisation du clapet anti-retour horizontal entièrement en cuivre, il convient de prêter attention à la situation de pression à l'intérieur du pipeline, car une pression excessivement élevée aura un effet néfaste sur le clapet anti-retour. En bref, le clapet anti-retour horizontal entièrement en cuivre est un dispositif couramment utilisé dans les systèmes de canalisations, et son utilisation et son entretien sont très simples et faciles. En utilisation réelle, les utilisateurs doivent utiliser et entretenir conformément aux exigences ci-dessus pour garantir l'effet d'utilisation.
