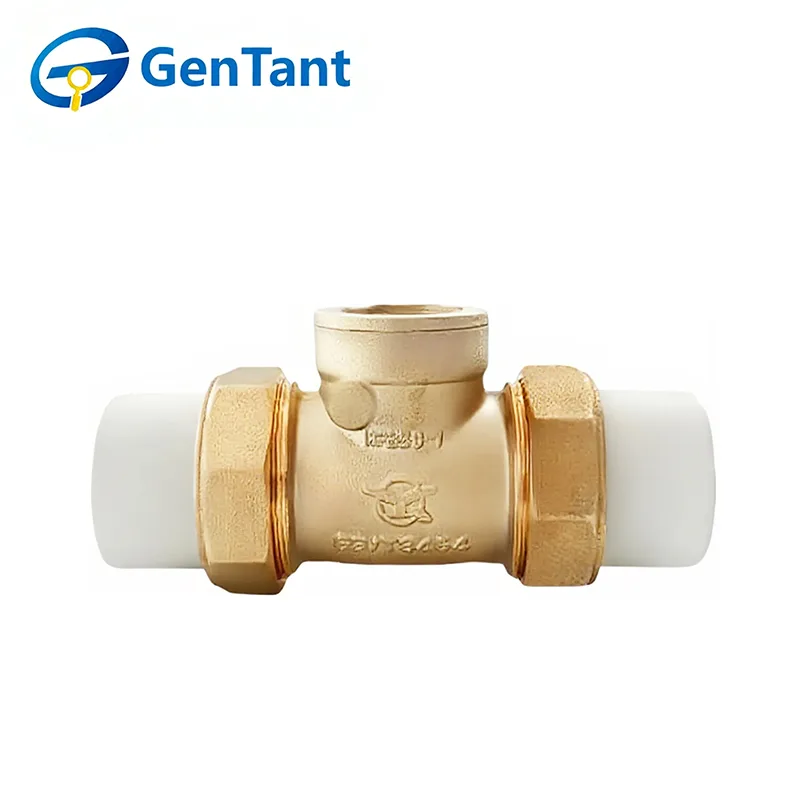

Clapet anti-retour horizontal PPR

Le clapet anti-retour horizontal PPR est un dispositif de contrôle de débit unidirectionnel spécialisé conçu pour être intégré dans les systèmes de pipelines en polypropylène aléatoire copolymère (PPR). Sa fonction principale est de permettre automatiquement l'écoulement du fluide dans la direction prévue vers l'avant tout en scellant instantanément pour empêcher tout reflux ou reflux lorsque la pression diminue ou cesse. Ce mécanisme est essentiel pour protéger les composants du système PPR, tels que les pompes, les compteurs et les éléments chauffants, contre les dommages causés par les coups de bélier et les coups de bélier inverses. Il garantit la sécurité opérationnelle et la stabilité des processus dans les applications résidentielles et commerciales, notamment la distribution d'eau potable, le chauffage par le sol et les systèmes solaires thermiques.

Caractéristique du produit et application

Le clapet anti-retour horizontal PPR est doté d'un corps en copolymère aléatoire en polypropylène résistant à la corrosion, garantissant la compatibilité avec les systèmes d'eau potable et chimiques. Sa conception à disque pivotant intégrée permet un écoulement vers l'avant à faible résistance tout en offrant une prévention étanche et automatique du reflux. Compact et léger, il offre une installation facile par soudage par emboîtement à chaud avec un fonctionnement fiable et sans entretien.

Largement utilisé dans les réseaux de canalisations PPR pour l'approvisionnement en eau résidentiel et commercial, le transfert de produits chimiques, l'irrigation et les systèmes CVC. Il empêche efficacement le reflux dans les canalisations horizontales, protégeant les pompes et maintenant la sécurité du système dans les applications d'eau potable, de fluides industriels et de circulation à basse pression.

Paramètre du produit

1. Pression nominale : 1,6 MPa

2. Milieu de travail : Eau

3. Température de fonctionnement : -10 °C ≤ T ≤ 100 °C

4. Le fil est conforme à la norme ISO228

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

Remarque 1 : Le clapet anti-retour horizontal PPR peut être installé dans une tuyauterie horizontale ou verticale avec un débit ascendant, ou dans des orientations intermédiaires, à condition que l'axe de charnière des clapets anti-retour à battant reste horizontal. Installez des clapets anti-retour à une distance adéquate des sorties de pompe ou d'autres sources d'écoulement turbulent. Reportez-vous au bulletin technique correspondant pour plus de détails.

Remarque 2 : Certains clapets anti-retour peuvent inclure un emballage interne pour protéger le disque pendant le transport. Retirez tous ces matériaux d'emballage avant l'installation.

Mode d'emploi

Le clapet anti-retour horizontal PPR fonctionne automatiquement et ne nécessite aucune intervention manuelle.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent : Ensemble disque, support et charnière.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.

Entretien

1. Nettoyage régulier. Pour éviter l'influence des impuretés et des sédiments présents dans la canalisation sur le clapet anti-retour, il est nécessaire de nettoyer régulièrement le clapet anti-retour horizontal tout en cuivre et l'intérieur de la canalisation.

2. Notez l'alternance des opérations d'eau froide et chaude. L'ouverture et la fermeture fréquentes du clapet anti-retour entraîneront des dommages, c'est pourquoi il convient d'éviter d'alterner les opérations avec de l'eau froide et de l'eau chaude.

3. Notez la pression. Lors de l'utilisation du clapet anti-retour horizontal entièrement en cuivre, il convient de prêter attention à la situation de pression à l'intérieur du pipeline, car une pression excessivement élevée aura un effet néfaste sur le clapet anti-retour. En bref, le clapet anti-retour horizontal entièrement en cuivre est un dispositif couramment utilisé dans les systèmes de canalisations, et son utilisation et son entretien sont très simples et faciles. En utilisation réelle, les utilisateurs doivent utiliser et entretenir conformément aux exigences ci-dessus pour garantir l'effet d'utilisation.
