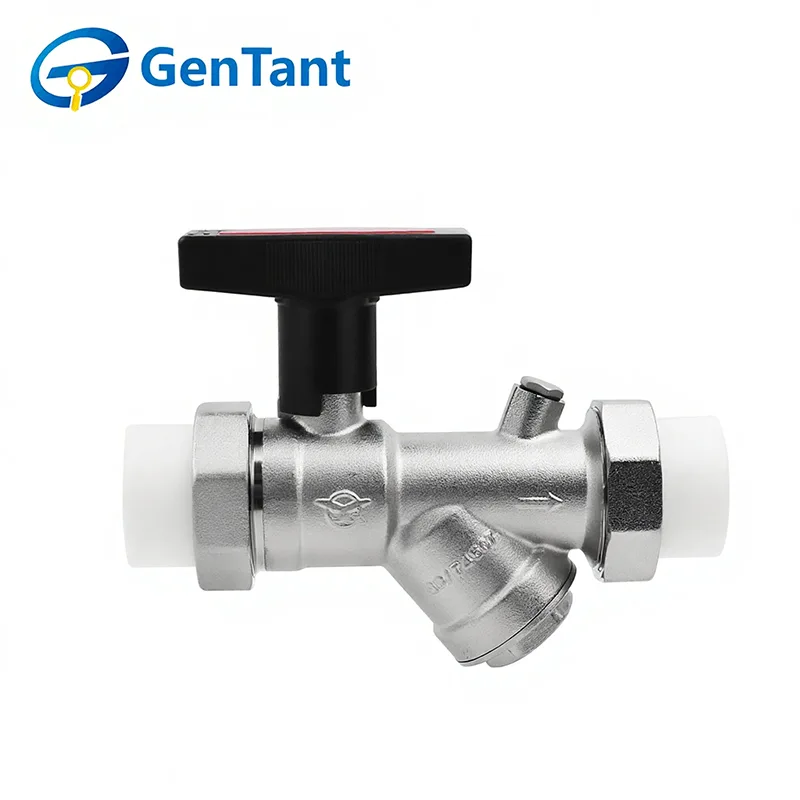

Vanne de remplissage à tige longue double PPR

Une vanne de remplissage à tige longue double PPR est un dispositif spécialisé conçu pour un contrôle précis du niveau d'eau dans les systèmes de stockage et d'alimentation en copolymère aléatoire en polypropylène (PPR). Sa fonction est de réguler automatiquement le remplissage du réservoir : il s'ouvre pour laisser entrer l'eau lorsque le niveau baisse et s'éteint lorsqu'il atteint la hauteur prédéfinie pour éviter tout débordement. La « tige longue » étendue permet une installation sur des réservoirs plus profonds, tandis que la conception « double PPR » intègre des raccords union PPR à la fois à l'entrée et à la sortie. Cela fournit un joint de fusion sans couture, permanent et sans fuite avec la tuyauterie principale en PPR, garantissant un fonctionnement robuste et sans entretien dans des applications telles que les réservoirs d'eau résidentiels, les systèmes solaires thermiques et le stockage industriel.

Caractéristique du produit et application

Les vannes de remplissage à tige longue double PPR sont dotées de deux connexions en copolymère aléatoire en polypropylène intégrées à une tige allongée en laiton. Cette conception hybride permet le soudage par fusion thermique directe sur les systèmes de tuyauterie PPR, garantissant ainsi un joint sans couture et étanche. Leur application principale est dans la plomberie résidentielle moderne et les citernes dissimulées, où la longue tige traverse les cloisons épaisses tandis que les extrémités en PPR fournissent une connexion permanente résistante à la corrosion.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau

Température de fonctionnement : -10°C ≤ T ≤ 100°C

Filetage conforme à la norme ISO 228

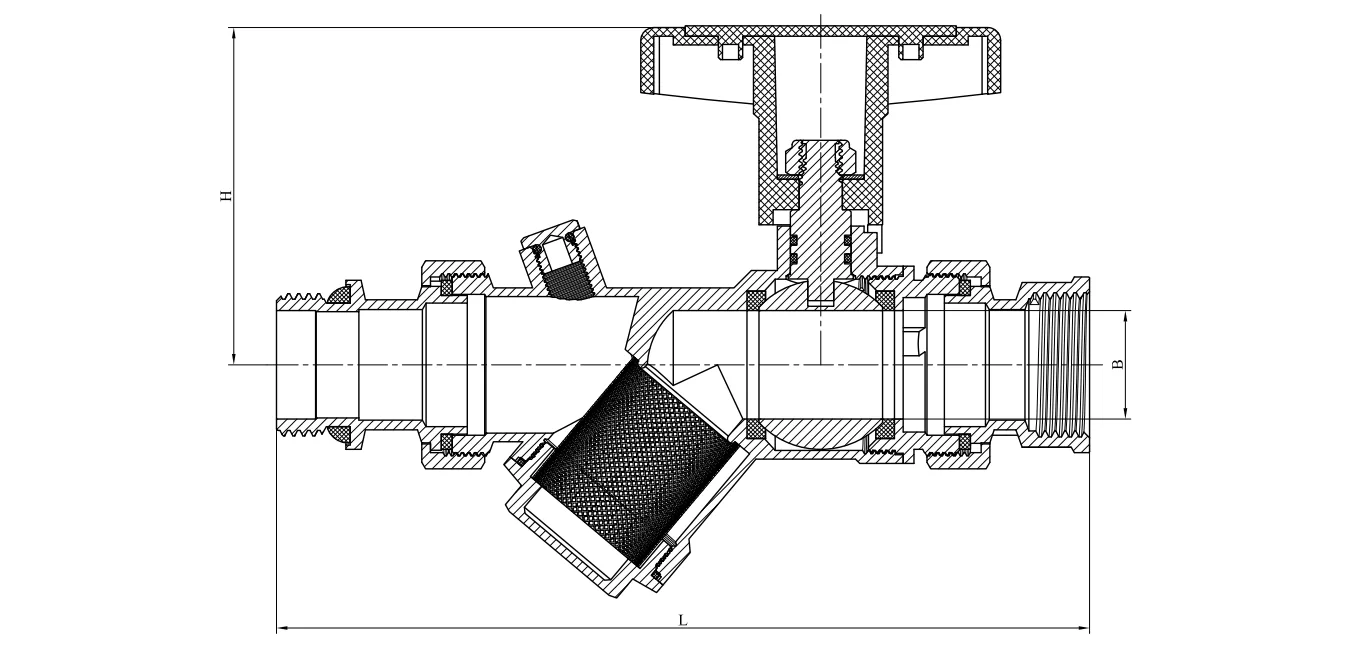

Dimension du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

Mode d'emploi

Les vannes de remplissage à tige longue Double PPR sont à commande manuelle. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.
