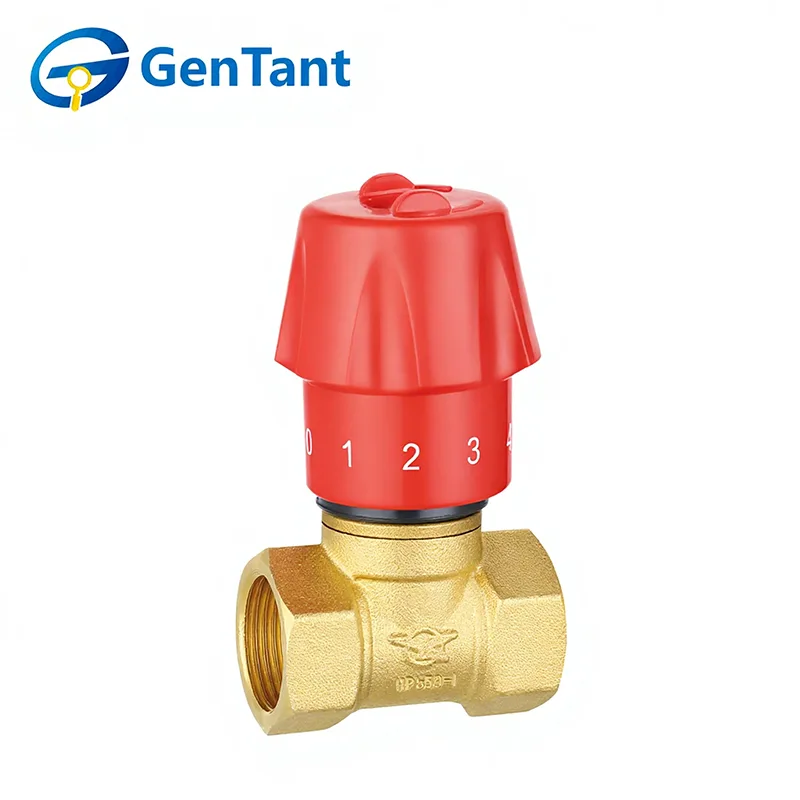

Vanne à soupape de contrôle de débit

Un robinet à soupape de contrôle de débit est un dispositif de précision conçu pour moduler et réguler avec précision le débit de fluide dans un système de tuyauterie. Sa fonction principale est de fournir un contrôle précis et stable du débit, de la pression et du volume, plutôt que de simplement servir de dispositif marche/arrêt. Ceci est obtenu grâce à sa structure interne distinctive, où le disque ou le bouchon se déplace linéairement perpendiculairement au siège, permettant une restriction ou une ouverture progressive du chemin d'écoulement. Cette conception offre d'excellentes caractéristiques d'étranglement, permettant aux opérateurs de définir et de maintenir avec précision un niveau de débit souhaité. Il est essentiel dans les applications nécessitant une gestion constante du débit, telles que l'équilibrage des systèmes hydroniques CVC, le contrôle des processus dans les environnements industriels et la régulation de la pression dans les réseaux de distribution d'eau.

Caractéristique du produit et application

Les vannes à soupape de contrôle de débit sont conçues pour un étranglement et une modulation de haute précision dans les systèmes d'eau commerciaux et résidentiels. Leur principale caractéristique est une conception interne unique de bouchon et de siège qui permet des ajustements précis des débits et des pressions. Ces vannes sont essentielles pour équilibrer les boucles CVC, gérer l'eau d'alimentation des chaudières et contrôler le dosage de produits chimiques dans le traitement de l'eau. Leur capacité à maintenir un débit stable dans des conditions variables garantit l’efficacité du système et prévient l’usure des équipements.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau, huile, gaz non corrosifs et ininflammables

Température de fonctionnement : -20°C ≤ T ≤ 150°C

Filetage conforme à la norme ISO 228

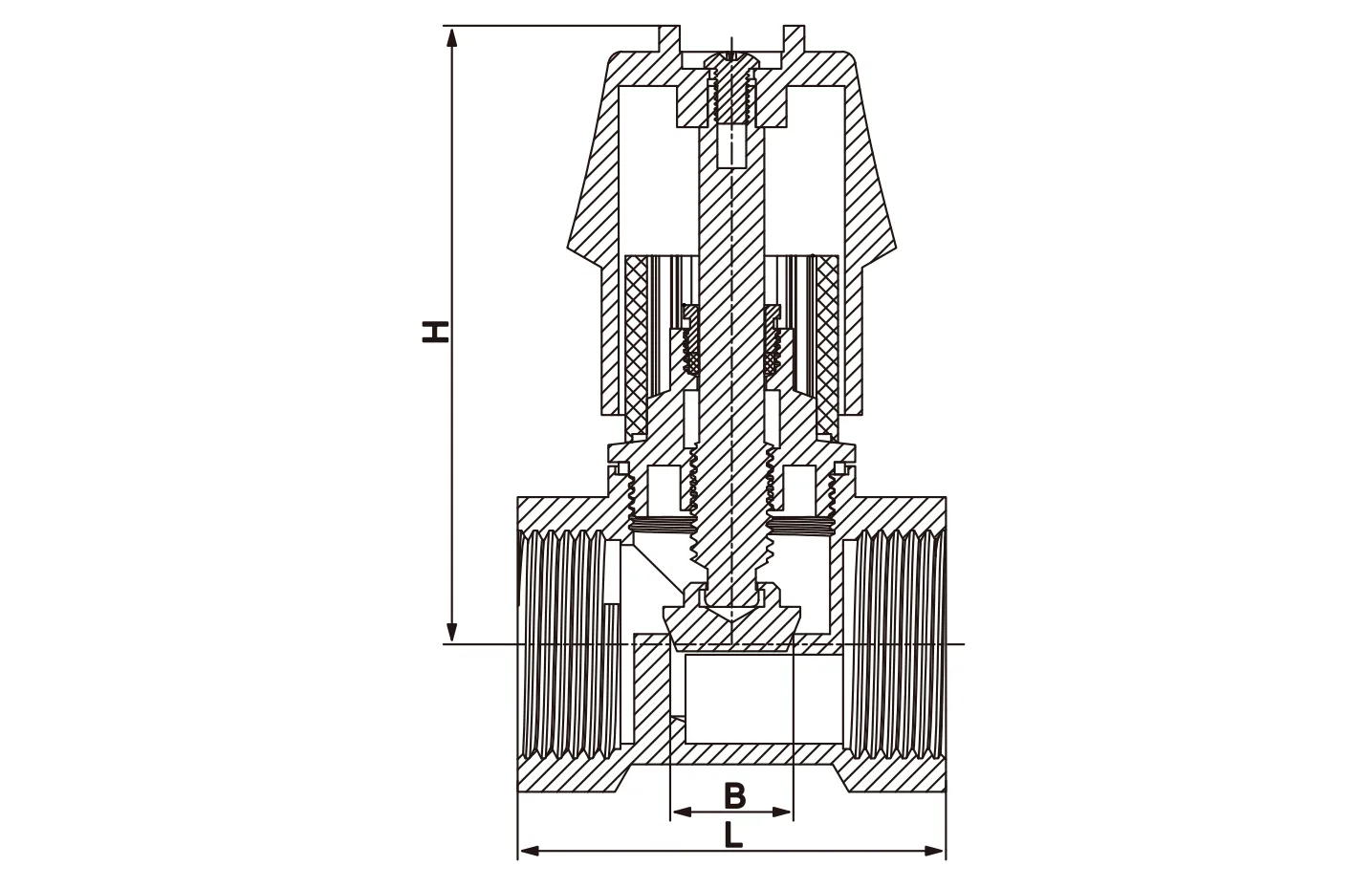

Dimension du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

7.Pour les vannes à soupape de contrôle de débit, il est recommandé de les installer avec la tige verticale et la poignée de commande sur le dessus.

Mode d'emploi

Les vannes à vanne et à soupape sont actionnées manuellement. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent :

Vannes à soupape : poignée, écrou de poignée, garniture, presse-étoupe, écrou de garniture, disque et siège.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.
