Vanne d'équilibrage statique
GenTant est l'un des principaux fabricants chinois spécialisé dans les vannes d'équilibrage statique de haute précision. Ces vannes sont essentielles pour réguler le débit de fluide dans les systèmes de CVC et de tuyauterie industrielle, garantissant l'équilibre hydraulique, empêchant une répartition thermique inégale et optimisant l'efficacité énergétique globale.
En tant que fournisseur mondial leader, nous exportons des solutions de vannes fiables dans le monde entier, offrant des prix de gros compétitifs et des services OEM/ODM complets. Notre usine est équipée de systèmes de contrôle de qualité rigoureux et d’un support technique dédié. Si vous cherchez à vous procurer ou à acheter des vannes d'équilibrage statique, nous vous invitons à vous renseigner sur notre dernier catalogue de produits et à demander un devis. Bénéficiez de notre expertise en matière de fabrication et d’une expédition mondiale transparente pour vos projets d’approvisionnement à grande échelle ou d’ingénierie spécialisée.
Caractéristique du produit et application
La vanne d'équilibrage statique est dotée d'un mécanisme de verrouillage numérique et d'un corps de vanne à débit droit, offrant un contrôle précis du débit à pourcentage égal. Il garantit un réglage précis et inviolable et des performances hydrauliques stables dans toutes les branches du système.
Spécialement conçu pour résoudre les inégalités de chauffage/refroidissement dans les systèmes CVC, il élimine les variations de température en distribuant avec précision le débit vers chaque terminal. Idéal pour le chauffage urbain, la climatisation commerciale et les circuits d'eau industriels, il atteint un équilibre hydraulique complet, réduit la consommation d'énergie des pompes et améliore l'efficacité globale du système pour des économies d'énergie et un confort amélioré.
Paramètre de produit (spécification)
Fluides applicables : eau, solutions glycolées (maximum 50 % de glycol)
Plage de température de fonctionnement : -20 ~ 120 °C
Pression de service maximale : 16 bars (1,6 MPa)
Capacité de test de pression rapide : (nécessite une jauge intelligente dédiée pour la détection ; le diamètre de la sonde est de 3 mm)
Excellentes performances de régulation : réglage précis avec un indicateur d'ouverture affichant des incréments de 1/10ème de tour
Excellente fonction d'arrêt
Fonction de verrouillage du degré d'ouverture
Précision : ±10 %
Principaux matériaux
Hpb59-1 (qualité laiton)
Volant : ABSComposants d'étanchéité : PTFE, EPDM
Type de connexion filetée
DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

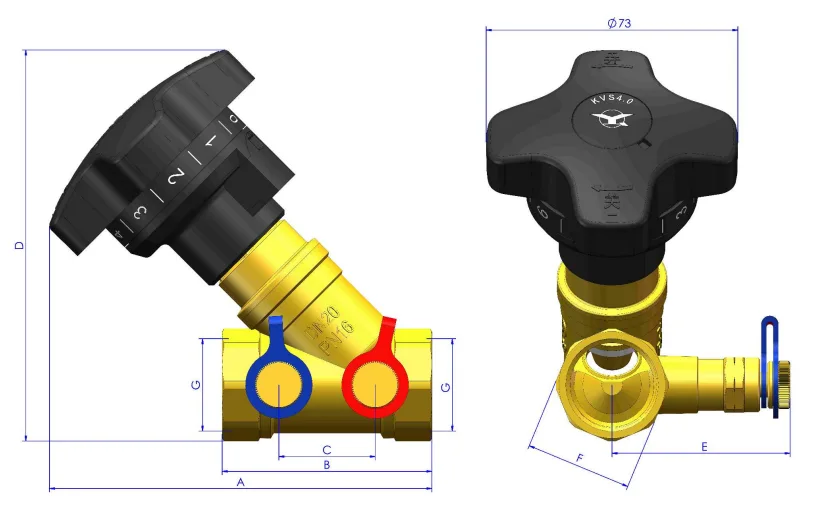

Dimensions du produit
|
DN |
G |
UN(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
|
15 |
1/2" |
112 |
58 |
23 |
120 |
45 |
25 |
|
20 |
3/4" |
112 |
61 |
28 |
130 |
47 |
31 |
|
25 |
1" |
118 |
66 |
26 |
143 |
50 |
38 |
|
32 |
1-1/4" |
125 |
74 |
32 |
136 |
54 |
48 |
|
40 |
1-1/2" |
144 |
95 |
44 |
149 |
58 |
54 |
|
50 |
2" |
158 |
110 |
54 |
165 |
64 |
66 |
Directives d'installation de la vanne et instructions de réglage du verrouillage de la mémoire :
L'indicateur sur le volant de la vanne doit être orienté dans une direction visible pour le personnel de mise en service. Les obstructions doivent être évitées devant le joint de test de pression sur le corps de la vanne pour garantir qu'un instrument intelligent dédié puisse être connecté pour la détection lors de la mise en service.
La canalisation sur laquelle la vanne est installée doit avoir le même diamètre nominal.
Assurez-vous qu'il n'y a pas de contaminants dans le pipeline et la vanne avant l'installation.
Pour protéger la vanne des impuretés potentielles, installez un filtre en amont de la vanne.
Lors de l'installation, la direction du débit du fluide doit être cohérente avec la direction indiquée sur le corps de la vanne.
La vanne peut être installée horizontalement ou verticalement.

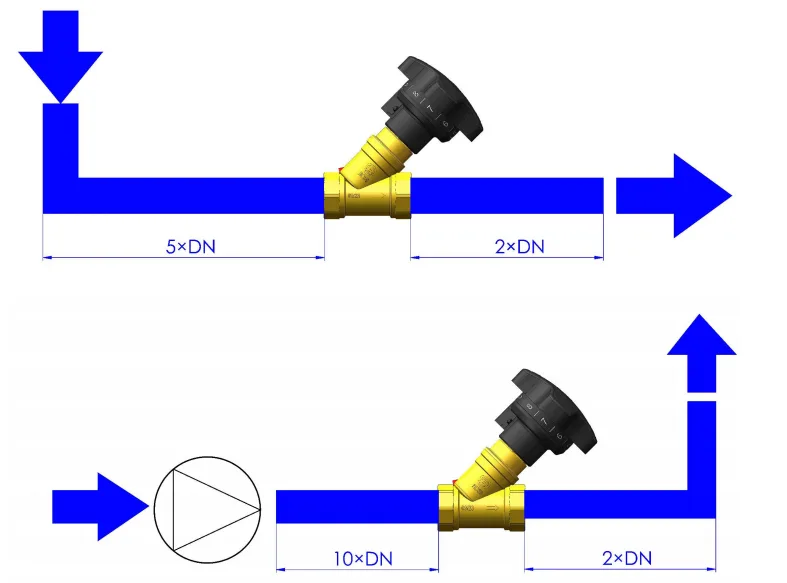

Si la vanne est installée après une section de tuyau courbe, il est recommandé de conserver la section de tuyau droite avant la vanne au minimum (la longueur est égale à 5 fois le diamètre nominal de la vanne).
S'il y a un circulateur (pompe) avant la vanne, la longueur minimale recommandée de tuyau droit est 10 fois le diamètre nominal de la vanne elle-même.
Après la mise en service de la vanne, pour maintenir l'état d'équilibre du système, l'ouverture de la vanne ne doit pas être modifiée de manière aléatoire pendant le fonctionnement normal du système, et en particulier, le dispositif de verrouillage d'ouverture ne doit pas être modifié.
Paramètre de verrouillage de la mémoire
La vanne d'équilibrage statique est dotée d'un dispositif de mémoire de position, retirez le capuchon anti-poussière et suivez ces étapes pour le réglage de verrouillage requis :
1. Utilisez un petit outil dans la petite rainure entre le capuchon anti-poussière et le volant, puis retirez-le.
2. Insérez une clé hexagonale de 5 mm au centre du volant et maintenez la rotation dans la position requise.
3.Remettez le capuchon anti-poussière en place.
