Soupape de régulation de pression différentielle

Conçues pour la précision et la durabilité, les vannes GenTant sont faciles à intégrer, ce qui en fait le choix préféré des ingénieurs et des chefs de projet du monde entier. Nous nous engageons à fournir un service exceptionnel et des solutions personnalisées, en proposant des produits de haute qualité à des prix raisonnables aux grossistes. Nous vous invitons à demander de la documentation technique, à explorer notre gamme diversifiée de produits et à consulter notre équipe pour répondre aux besoins de votre projet. Associez-vous à GenTant pour améliorer les performances et la longévité de votre système.

Caractéristique du produit et application

La vanne de régulation de pression différentielle est conçue pour les systèmes hydroniques en boucle fermée afin de maintenir automatiquement une pression différentielle constante entre les conduites d'alimentation et de retour. En réagissant proportionnellement aux variations de débit, il stabilise la pression du système, évite une vitesse d'écoulement excessive et élimine efficacement le bruit des canalisations. La vanne fonctionne en combinaison avec une vanne d'équilibrage statique via des tubes d'impulsion en cuivre, assurant une régulation précise du débit et un équilibre de pression. Sa construction robuste avec une pression nominale PN16 garantit une fiabilité à long terme. La vanne prend en charge des orientations d'installation flexibles, offre une mémoire de point de consigne et permet une isolation partielle sans perturber les autres composants du système, garantissant ainsi une efficacité énergétique et un confort thermique amélioré.

Les vannes de régulation de pression différentielle sont largement utilisées dans les systèmes CVC à débit variable tels que les réseaux de circulation d'eau glacée et d'eau chaude. Ils sont idéaux pour les applications impliquant des vannes de régulation thermostatiques, des ventilo-convecteurs et des dérivations terminales où des changements de débit fréquents se produisent. En maintenant une pression différentielle stable entre les branches, la vanne améliore la stabilité du système, réduit le temps de mise en service et garantit un fonctionnement silencieux et efficace dans les bâtiments commerciaux, les complexes résidentiels, les hôpitaux et les installations industrielles.

Ses principaux cas d'utilisation incluent :

Systèmes de chauffage urbain et de colonnes montantes : utilisés pour stabiliser la pression dans différentes zones ou colonnes montantes verticales dans des bâtiments à grande échelle, empêchant ainsi les fluctuations de débit causées par l'ouverture ou la fermeture d'autres dérivations.

Systèmes de chaudière à condensation : protège la chaudière en maintenant les conditions de pression nécessaires pour optimiser l'efficacité de la condensation et assurer un débit stable à travers l'échangeur de chaleur.

Systèmes de production combinée de chaleur et d'électricité (CHP) : régule la pression entre les conduites d'alimentation et de retour pour garantir que l'unité de cogénération fonctionne selon ses paramètres hydrauliques optimaux, empêchant ainsi les débordements ou les pressions insuffisantes.

Paramètre de produit (spécification)

Plage de température : -5 à 110°C

Pression de service maximale : 16 bars

Pression différentielle maximale : 2 bars

Pression différentielle maximale à travers le diaphragme : 6 bar

Plage de réglage : 5 à 30 kPa (50 à 300 mbar)

Précision : ±15 %

Tube d'impulsion en cuivre : 1/8" × 1/8" × 1 m (avec adaptateur/bague 1/4")

Type de connexion filetée

DN15(1/2＂),DN20(3/4＂),DN25(1＂)

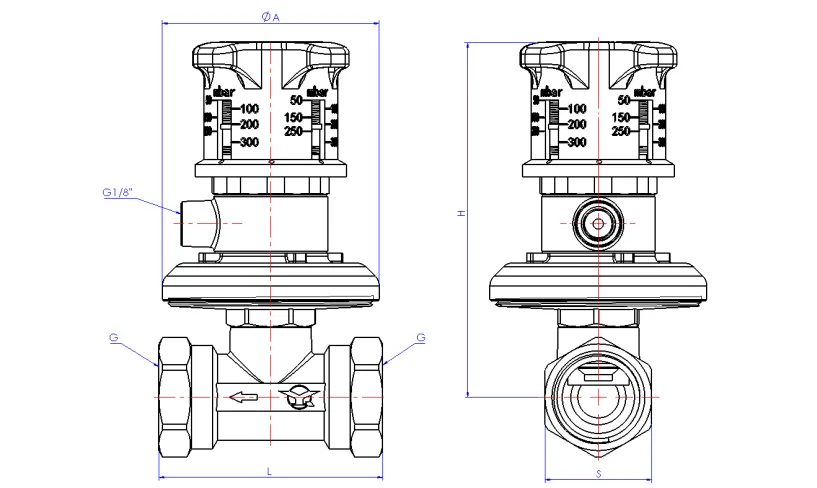

Dimensions du produit

Directives de fonctionnement

Opération de fermeture de la vanne

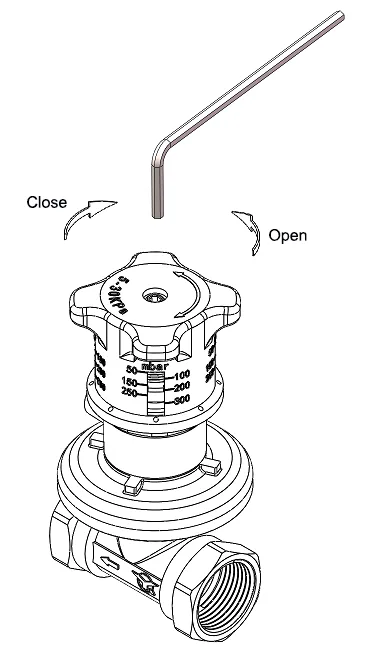

À l'aide d'une clé Allen de 3 mm (clé hexagonale), insérez-la dans la douille hexagonale au centre du volant. Tournez-le dans le sens des aiguilles d'une montre pour déplacer le clapet interne de la vanne et fermer le canal d'écoulement.

Opération de réglage de la pression différentielle

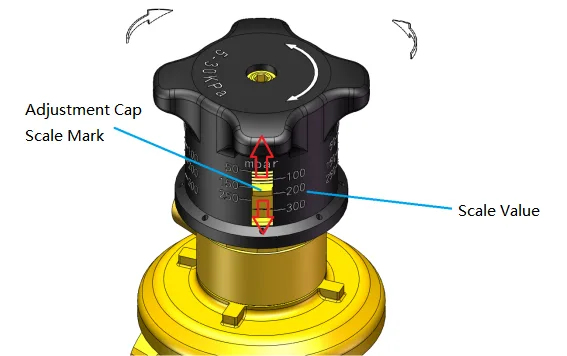

Tournez le volant de réglage à la main pour déplacer le capuchon de réglage interne vers le haut ou vers le bas. Alignez le capuchon avec la valeur d'échelle souhaitée sur le volant ; les valeurs de l'échelle sont calibrées en mbar.
