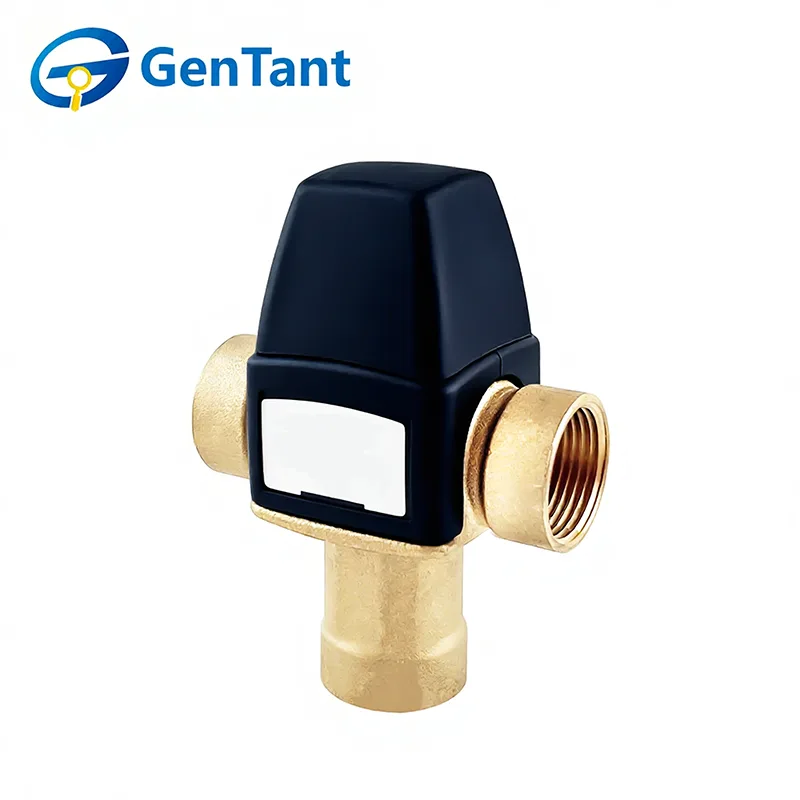

Mitigeur thermostatique avec sortie d'eau par le bas
GenTant, un fabricant professionnel de vannes de régulation de température depuis plus de deux décennies, fournit dans le monde entier un mitigeur thermostatique de précision avec sortie d'eau par le bas. Nous vous invitons à consulter nos données techniques, à demander des échantillons ou à discuter des besoins de votre application afin d'acheter des solutions fiables et rentables pour vos projets.
Nos vannes robustes (utilisant du laiton CW617N) mélangent automatiquement l'eau chaude et froide pour garantir des températures sûres et stables pour les systèmes d'eau chaude sanitaire (ECS) et de chauffage par le sol, évitant ainsi efficacement les risques de brûlure. Conçu pour une précision élevée (± 2 ℃) et une durabilité élevée, le mitigeur thermostatique GenTant avec sortie d'eau inférieure est spécifié par les ingénieurs du monde entier.
Caractéristique du produit et application
1.1. Le mitigeur thermostatique GenTant avec sortie d'eau inférieure est conçu pour maintenir une température de liquide donnée dans les systèmes d'eau chaude domestique (ECS) et les systèmes de chauffage par le sol.
1.2. Les mitigeurs thermostatiques sont équipés d'un système de sécurité contre les brûlures causées par l'eau bouillante (la vanne coupe le débit du liquide mitigé en l'absence d'alimentation en eau froide).
1.3. La température constante de l'eau mitigée est réglée par le bouton de réglage de la vanne dans la plage de température établie.
spécifications techniques
NON
Caractéristiques
Valeur
1
Température maximale du fluide de travail, °С
95
2
Pression de service maximale, bar
10
3
Pression différentielle maximale, bar
2
4
Précision, °С
±2
5
Plage de température, °С
30-65
6
Milieu de travail
Eau, solution aqueuse de glycols avec une concentration jusqu'à 40%
7
Pression de service recommandée, bar
1-5
8
Diamètre nominal, mm
15-20
9
Débit nominal, m³/h
1,8 -2,0
Conception du produit et matériaux

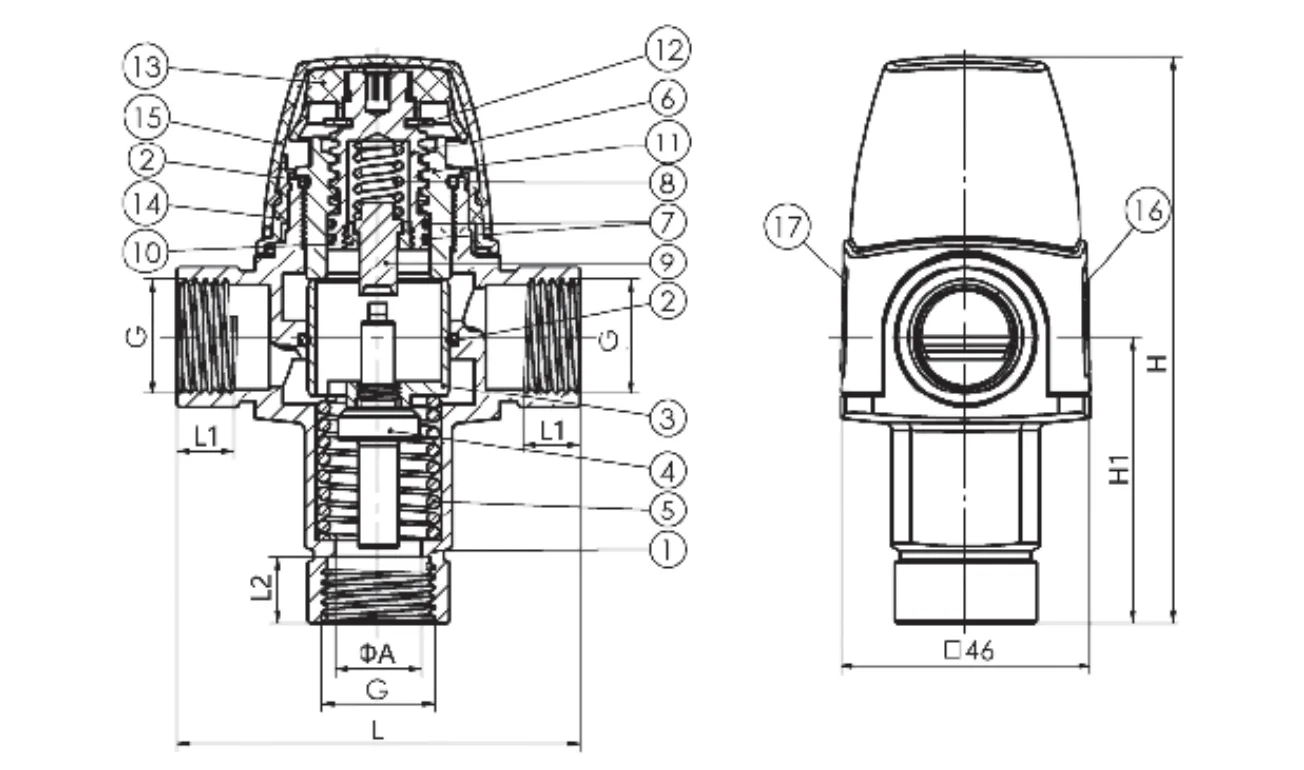

Mitigeur thermostatique avec sortie d'eau par le bas (filetage femelle)
№
Nom de l'article
Quantité, pièces
Matériel
1
Corps de vanne
1
CW617N
2
Joint torique
2
EPDM
3
Piston
1
CW617N
4
Thermoélément
1
H62+CW617N+S304
5
Printemps
1
S304-WPB
6
Vis de réglage
1
CW617N
7
Joint torique
2
EPDM
8
Printemps
1
S304-WPB
9
Tige
1
CW617N
10
Guide de tige
1
CW617N
11
Siège de soupape
1
CW617N
12
Anneau de retenue
1
S304
13
Corps de valve
1
NYLON
14
Bouton de réglage
1
NYLON
15
Capuchon de protection
1
NYLON
16
Autocollant
1
-
17
Autocollant
1
-
Dimensions
DN
G
φA
L
L1
L2
H
H1
Poids, g
15
1/2
16
74
11
12
104
52.5
500
20
3/4
17
78
11
11
104
52.5
495
Mitigeur thermostatique avec sortie d'eau par le bas (filetage mâle)
№
Nom de l'article
Quantité, pièces
Matériel
1
Corps de vanne
1
CW617N
2
Joint torique
2
EPDM
3
Piston
1
CW617N
4
Thermoélément
1
H62+CW617N+S304
5
Printemps
1
S304-WPB
6
Vis de réglage
1
CW617N
7
Joint torique
2
EPDM
8
Printemps
1
S304-WPB
9
Tige
1
CW617N
10
Guide de tige
1
CW617N
11
Siège de soupape
1
CW617N
12
Anneau de retenue
1
S304
13
Corps de valve
1
NYLON
14
Bouton de réglage
1
NYLON
15
Capuchon de protection
1
NYLON
16
Autocollant
1
-
17
Autocollant
1
-
Dimensions
DN
G
φA
L
L1
L2
H
H1
Poids, g
15
1/2
69
12.5
104
51.5
425
52.5
500
20
3/4
69
12.5
104
51.5
440
52.5
495
Instructions d'installation et d'utilisation
3.1. Pour assurer le bon fonctionnement du mitigeur thermostatique, il est nécessaire de s'assurer qu'il n'y a pas de contaminants dans la canalisation avant l'installation. Il est recommandé d'installer un filtre à l'entrée du système.

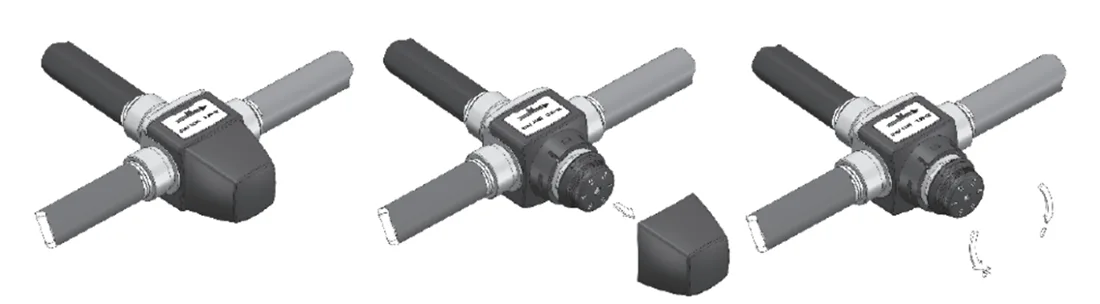

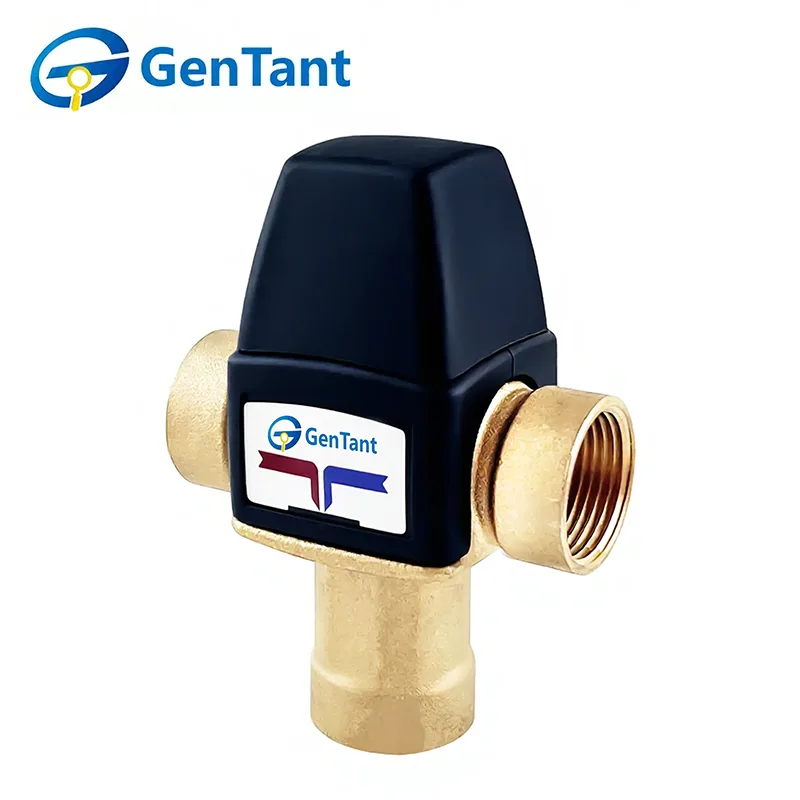

3.2. Le corps du mélangeur indique (voir figure ci-dessous) :
entrée d'eau chaude de couleur rouge;
entrée d'eau froide de couleur bleue ;
sortie d'eau mitigée avec rouge-bleu.
3.3. La température de l'eau à la sortie du mitigeur thermostatique se règle à l'aide du bouton de réglage conformément au tableau ci-dessous.
Position de la poignée
Température de mélange, °C
1
30
2
37
3
43
4
51
5
58
6
65
3.4. L'utilisation de clés à levier lors de l'installation de la vanne n'est pas autorisée.
3.5. Les raccords filetés doivent être réalisés en utilisant du FUM (matériau d'étanchéité en plastique fluoré) ou du fil de plomberie en polyamide comme matériaux d'étanchéité.
3.6. Lors de l'installation de la vanne, ne dépassez pas les valeurs de couple spécifiées dans le tableau :
Filetage, pouces
Couple maximum (filetage), Nm
1/2"
30
3/4"
40

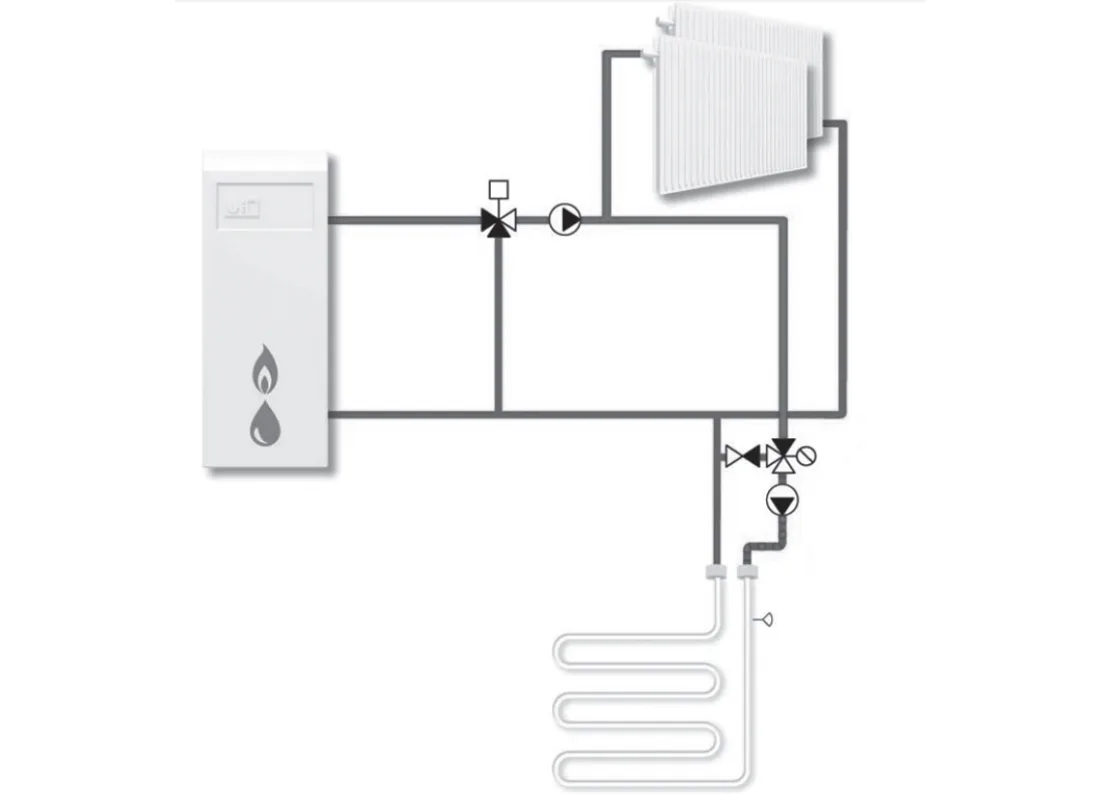

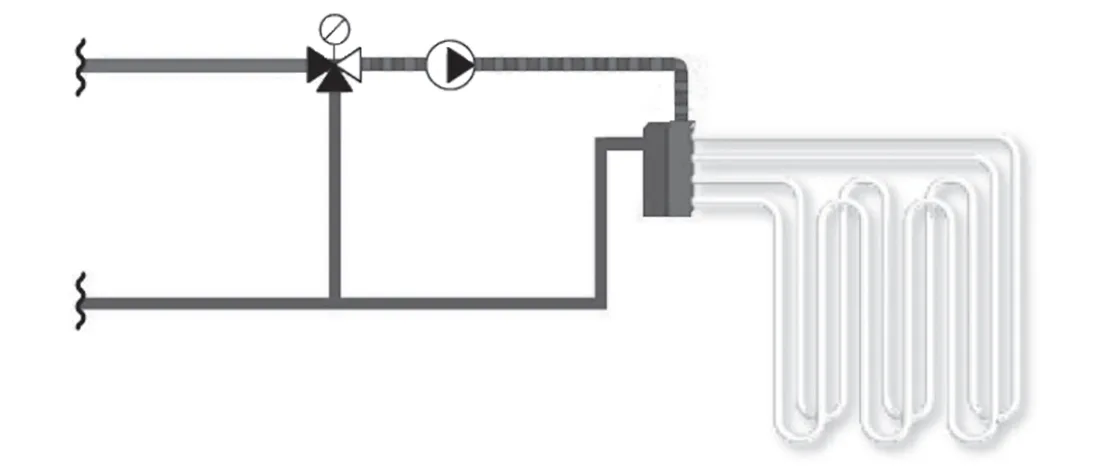

3.7. Exemples de schémas d'installation d'ECS (Eau Chaude Sanitaire) et de chauffage par mitigeurs thermostatiques :
Exemple 1
Exemple 2

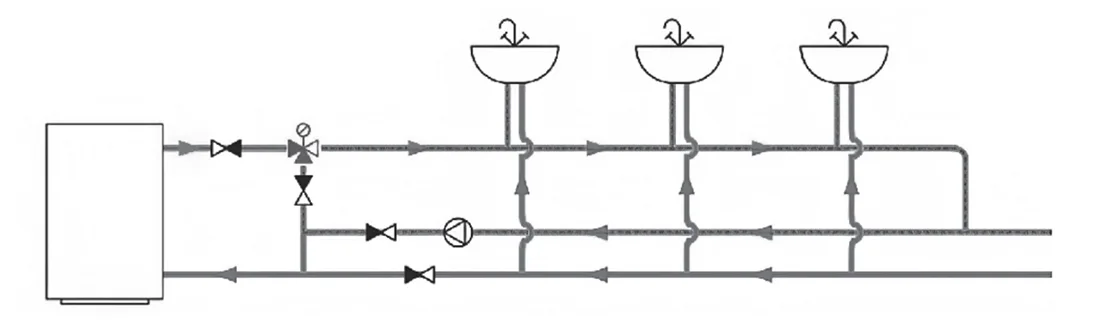

Exemple d'ECS
Exploitation et maintenance technique
4.1. Le mitigeur thermostatique doit fonctionner à la pression et à la température spécifiées dans le tableau des spécifications techniques.
4.2. La réparation et le remplacement de la vanne ne sont autorisés que lorsque le fluide caloporteur a été vidangé.
