Vanne d'équilibrage à verrouillage numérique

Une capacité clé consiste à développer les produits OEM des clients, en proposant des solutions sur mesure via des services OEM/ODM dédiés. Construite avec des matériaux de qualité supérieure et une fabrication avancée, chaque vanne est dotée d'un mécanisme de verrouillage sécurisé qui empêche tout réglage non autorisé, garantissant ainsi la stabilité et les performances durables du système.

Exportées dans le monde entier, les vannes GenTant jouissent de la confiance des distributeurs, des intégrateurs de systèmes et des entrepreneurs pour les applications dans les bâtiments commerciaux et les complexes résidentiels. Nous fournissons un approvisionnement fiable, des prix compétitifs et une assistance technique complète, ce qui fait de nous un partenaire idéal pour les appels d'offres de projets, les achats en gros et la coopération à long terme.

Caractéristique du produit et application

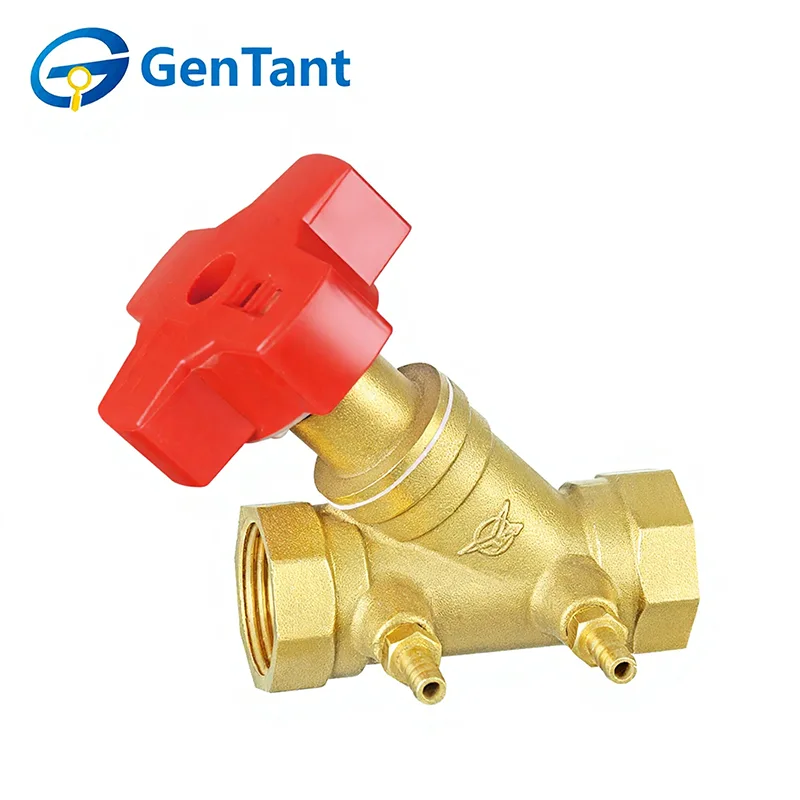

La vanne d'équilibrage à verrouillage numérique est une vanne de précision en laiton conçue pour une régulation et une mesure précises du débit dans les systèmes CVC et hydroniques. Son corps en Y réduit la perte de pression, tandis que les ports de test intégrés permettent aux instruments numériques de mesurer la pression différentielle et de calculer le débit en temps réel. Le volant réglable permet un préréglage précis et la fonction de verrouillage empêche toute modification involontaire après la mise en service. Durable, résistante à la corrosion et facile à installer, cette vanne est largement utilisée dans les systèmes de chauffage, de refroidissement et d'eau glacée des bâtiments commerciaux, des installations industrielles et des projets énergétiques urbains pour garantir l'équilibre hydraulique, l'efficacité énergétique et le fonctionnement stable du système.

Paramètre de produit (spécification)

Fluides applicables : Eau, gaz non corrosifs et ininflammables

Plage de température de fonctionnement : -10 ~ 100 °C

Pression de service maximale : 16 bars (1,6 MPa)

Les filetages sont conformes à la norme ISO 228

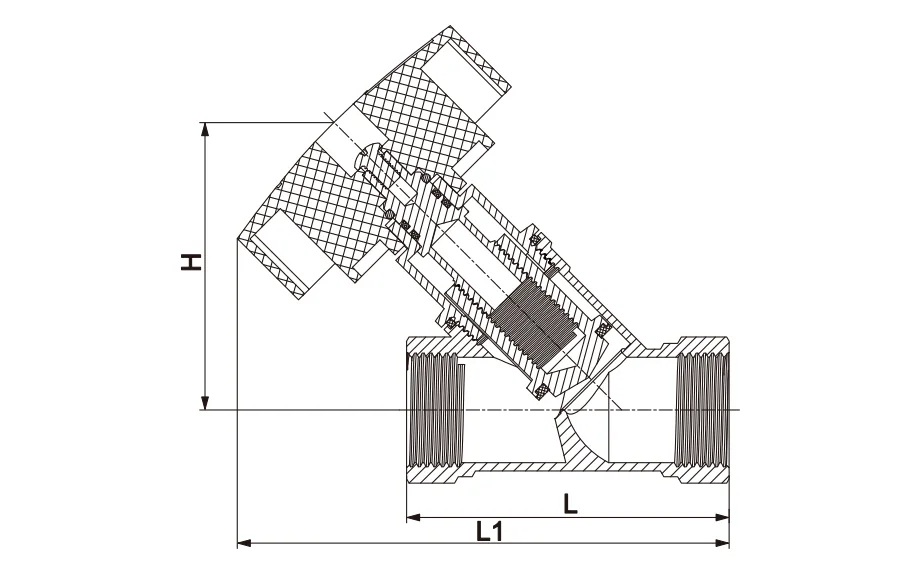

Dimensions du produit

Directives d'installation de la vanne et instructions de réglage du verrouillage de la mémoire

L'indicateur sur le volant de la vanne doit être orienté dans une direction visible pour le personnel de mise en service. Les obstructions doivent être évitées devant le joint de test de pression sur le corps de la vanne pour garantir qu'un instrument intelligent dédié puisse être connecté pour la détection lors de la mise en service.

La canalisation sur laquelle la vanne est installée doit avoir le même diamètre nominal.

Assurez-vous qu'il n'y a pas de contaminants dans le pipeline et la vanne avant l'installation.

Pour protéger la vanne des impuretés potentielles, installez un filtre en amont de la vanne.

Lors de l'installation, la direction du débit du fluide doit être cohérente avec la direction indiquée sur le corps de la vanne.

La vanne peut être installée horizontalement ou verticalement.

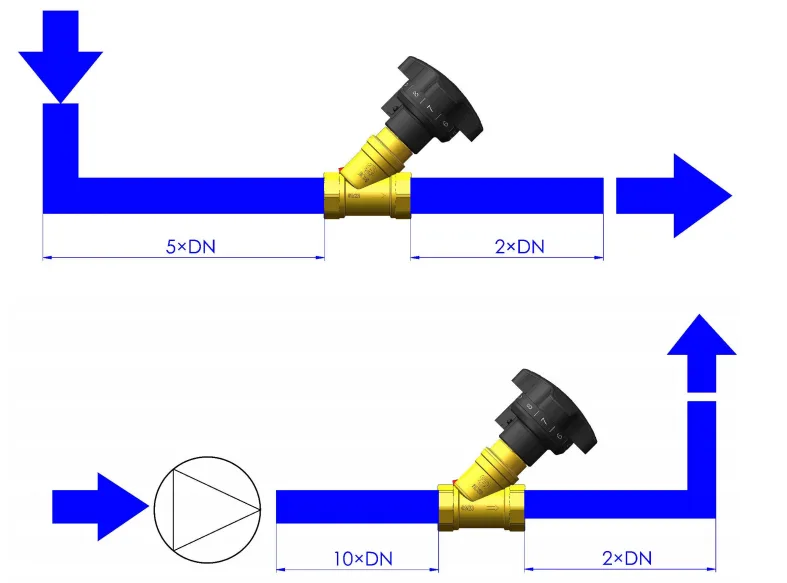

Si la vanne est installée après une section de tuyau courbe, il est recommandé de conserver la section de tuyau droite avant la vanne au minimum (la longueur est égale à 5 fois le diamètre nominal de la vanne).

S'il y a un circulateur (pompe) avant la vanne, la longueur minimale recommandée de tuyau droit est 10 fois le diamètre nominal de la vanne elle-même.

Après la mise en service de la vanne d'équilibrage à verrouillage numérique, pour maintenir l'état d'équilibre du système, l'ouverture de la vanne ne doit pas être modifiée de manière aléatoire pendant le fonctionnement normal du système, et en particulier, le dispositif de verrouillage d'ouverture ne doit pas être modifié.

Paramètre de verrouillage de la mémoire

La vanne dispose d'un dispositif de mémoire de position, retirez le capuchon anti-poussière et suivez ces étapes pour le réglage de verrouillage requis :

1. Utilisez un petit outil dans la petite rainure entre le capuchon anti-poussière et le volant, puis retirez-le.

2. Insérez une clé hexagonale de 5 mm au centre du volant et maintenez la rotation dans la position requise.

3.Remettez le capuchon anti-poussière en place.
