Mitigeur thermostatique avec sortie d'eau latérale
Les mitigeurs thermostatiques (TMV) sont des dispositifs de sécurité essentiels conçus pour fournir de l'eau mélangée à une température stable et prédéfinie, évitant ainsi les brûlures et les chocs thermiques. En tant que fabricant professionnel de mitigeur thermostatique avec sortie d'eau latérale, GenTant s'appuie sur son laboratoire avancé de R&D et d'essais pour garantir l'excellence des produits et stimuler l'innovation. À l’aide d’équipements de précision, nous vérifions rigoureusement les performances de chaque vanne, garantissant ainsi une fiabilité à long terme et une sécurité constante. Notre engagement envers une ingénierie méticuleuse et un développement continu nous permet de créer la prochaine génération de solutions de vannes intelligentes et durables. Nous fournissons des TMV de haute qualité offrant un contrôle supérieur de la température, une sécurité améliorée de l'utilisateur et des performances robustes pour les applications résidentielles et commerciales.
Caractéristique du produit et application
1.1. Le mitigeur thermostatique GenTant avec sortie d'eau latérale est conçu pour maintenir une température de liquide donnée dans les systèmes d'eau chaude domestique (ECS) et les systèmes de chauffage par le sol.
1.2. Les mitigeurs thermostatiques sont équipés d'un système de sécurité contre les brûlures causées par l'eau bouillante (la vanne coupe le débit du liquide mitigé en l'absence d'alimentation en eau froide).
1.3. La température constante de l'eau mitigée est réglée par le bouton de réglage de la vanne dans la plage de température établie.
spécifications techniques
|
NON |
Caractéristiques |
Valeur |
|
1 |
Température maximale du fluide de travail, °С |
95 |
|
2 |
Pression de service maximale, bar |
10 |
|
3 |
Pression différentielle maximale, bar |
2 |
|
4 |
Précision, °С |
±2 |
|
5 |
Plage de température, °С |
30-65 |
|
6 |
Milieu de travail |
Eau, solution aqueuse de glycols avec une concentration jusqu'à 40% |
|
7 |
Pression de service recommandée, bar |
1-5 |
|
8 |
Diamètre nominal, mm |
15-20 |
|
9 |
Débit nominal, m³/h |
1,8 -2,0 |
Conception du produit et matériaux

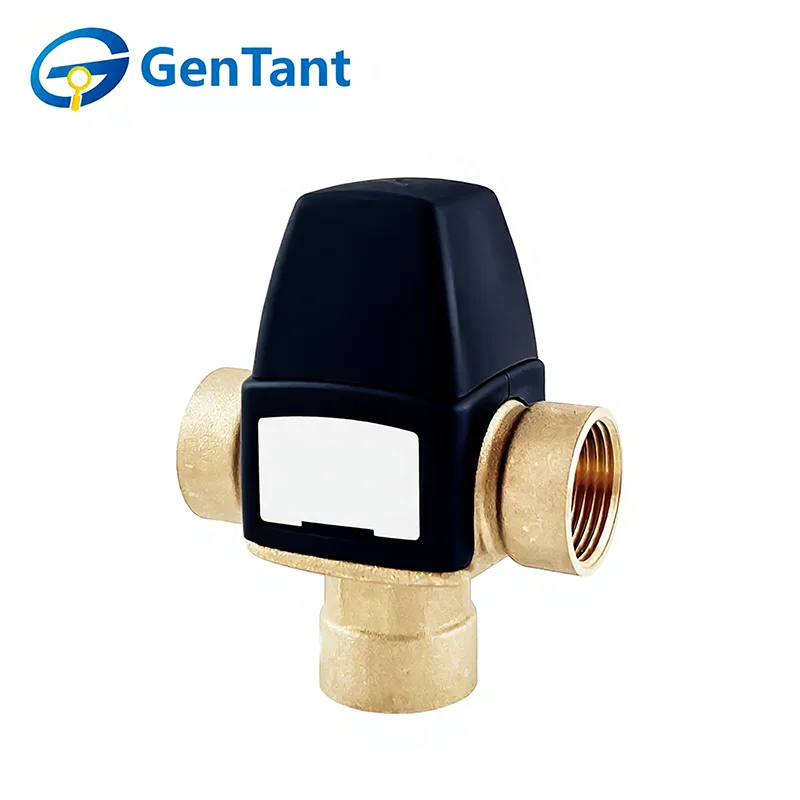

Mitigeur thermostatique avec sortie d'eau latérale (filetage femelle)
|
№ |
Nom de l'article |
Quantité, pièces |
Matériel |
|
1 |
Corps de vanne |
1 |
CW617N |
|
2 |
Piston |
1 |
PPS |
|
3 |
Joint torique |
1 |
EPDM |
|
4 |
Joint torique |
1 |
EPDM |
|
5 |
Printemps |
1 |
S304-WPB |
|
6 |
Tige de valve |
1 |
CW617N |
|
7 |
Joint torique |
1 |
EPDM |
|
8 |
Joint |
1 |
EPDM |
|
9 |
Joint torique |
1 |
EPDM |
|
10 |
Siège de soupape |
1 |
CW617N |
|
11 |
Anneau de retenue |
1 |
S304 |
|
12 |
Thermoélément |
1 |
H62+CW617N+S304 |
|
13 |
Corps de valve |
1 |
NYLON |
|
14 |
Bouton de réglage |
1 |
NYLON |
|
15 |
Capuchon de protection |
1 |
NYLON |
|
16 |
Autocollant |
1 |
- |
|
17 |
Autocollant |
1 |
- |

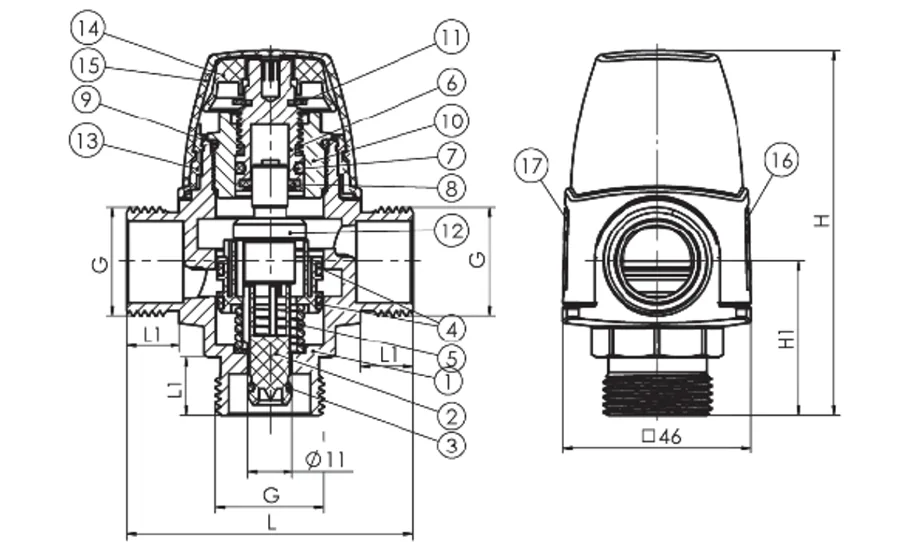

Dimensions
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Poids, g |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |
Mitigeur thermostatique avec sortie d'eau latérale (filetage mâle)
|
№ |
Nom de l'article |
Quantité, pièces |
Matériel |
|
1 |
Corps de vanne |
1 |
CW617N |
|
2 |
Piston |
1 |
PPS |
|
3 |
Joint torique |
1 |
EPDM |
|
4 |
Joint torique |
1 |
EPDM |
|
5 |
Printemps |
1 |
S304-WPB |
|
6 |
Tige de valve |
1 |
CW617N |
|
7 |
Joint torique |
1 |
EPDM |
|
8 |
Joint |
1 |
EPDM |
|
9 |
Joint torique |
1 |
EPDM |
|
10 |
Siège de soupape |
1 |
CW617N |
|
11 |
Anneau de retenue |
1 |
S304 |
|
12 |
Thermoélément |
1 |
H62+CW617N+S304 |
|
13 |
Corps de valve |
1 |
NYLON |
|
14 |
Bouton de réglage |
1 |
NYLON |
|
15 |
Capuchon de protection |
1 |
NYLON |
|
16 |
Autocollant |
1 |
- |
|
17 |
Autocollant |
1 |
- |
Dimensions
|
DN |
G |
OA/DA |
L |
L1 |
L2 |
H |
H1 |
Poids, g |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
Instructions d'installation et d'utilisation
3.1. Pour garantir le bon fonctionnement du mitigeur thermostatique avec sortie d'eau latérale, il est nécessaire de s'assurer qu'il n'y a pas de contaminants dans la canalisation avant l'installation. Il est recommandé d'installer un filtre à l'entrée du système.

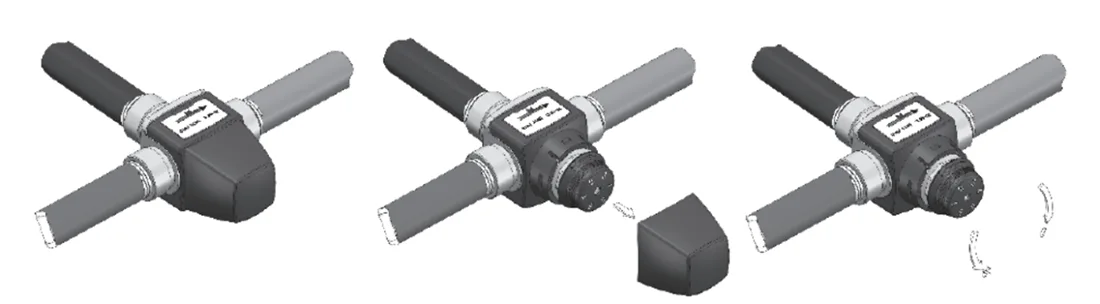

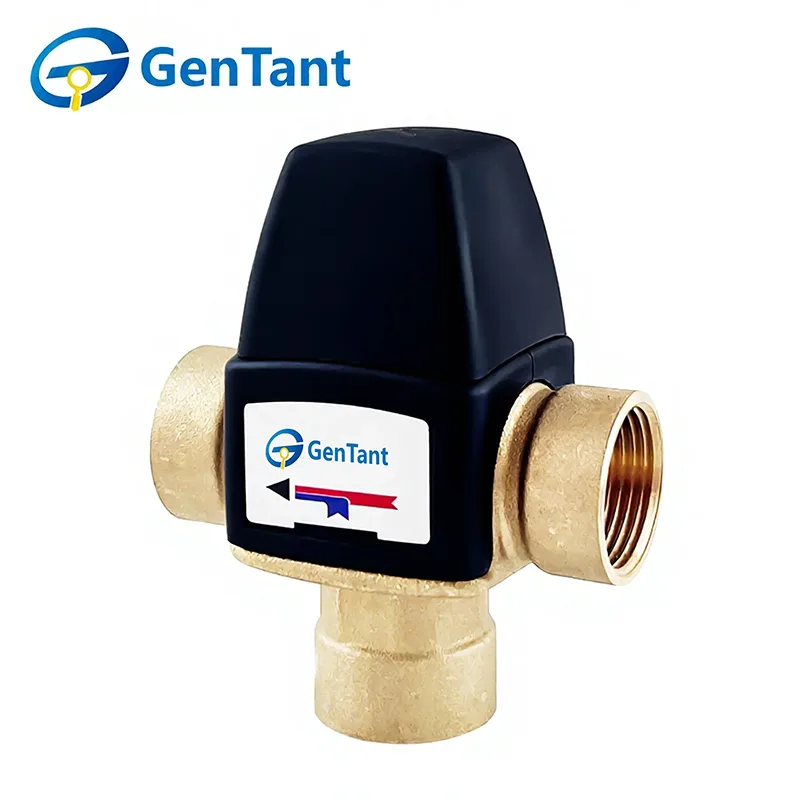

3.2. Le corps du mélangeur indique (voir figure ci-dessous) :
entrée d'eau chaude de couleur rouge;
entrée d'eau froide de couleur bleue ;
sortie d'eau mitigée avec rouge-bleu.
3.3. La température de l'eau à la sortie du mitigeur thermostatique se règle à l'aide du bouton de réglage conformément au tableau ci-dessous.
|
Position de la poignée |
Température de mélange, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. L'utilisation de clés à levier lors de l'installation de la vanne n'est pas autorisée.
3.5. Les raccords filetés doivent être réalisés en utilisant du FUM (matériau d'étanchéité en plastique fluoré) ou du fil de plomberie en polyamide comme matériaux d'étanchéité.
3.6. Lors de l'installation de la vanne, ne dépassez pas les valeurs de couple spécifiées dans le tableau :
|
Filetage, pouces |
Couple maximum (filetage), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

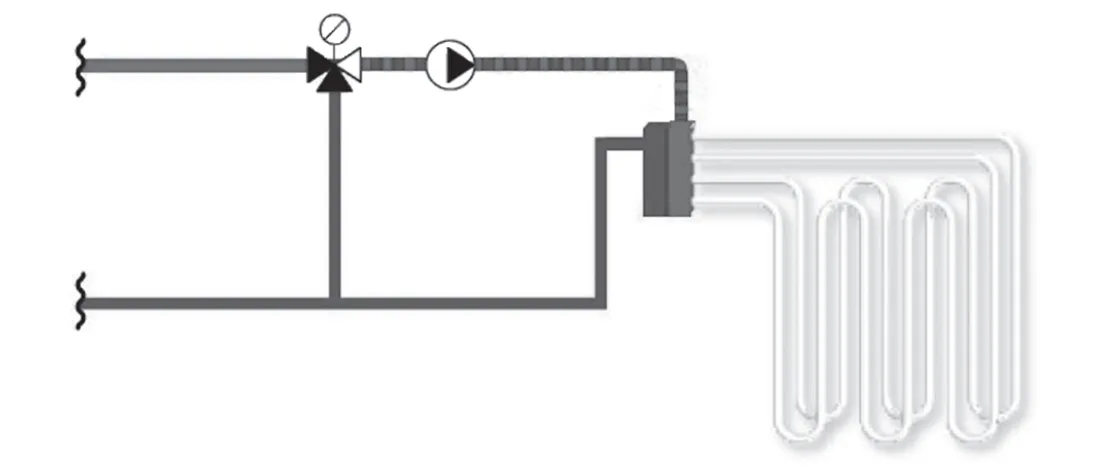

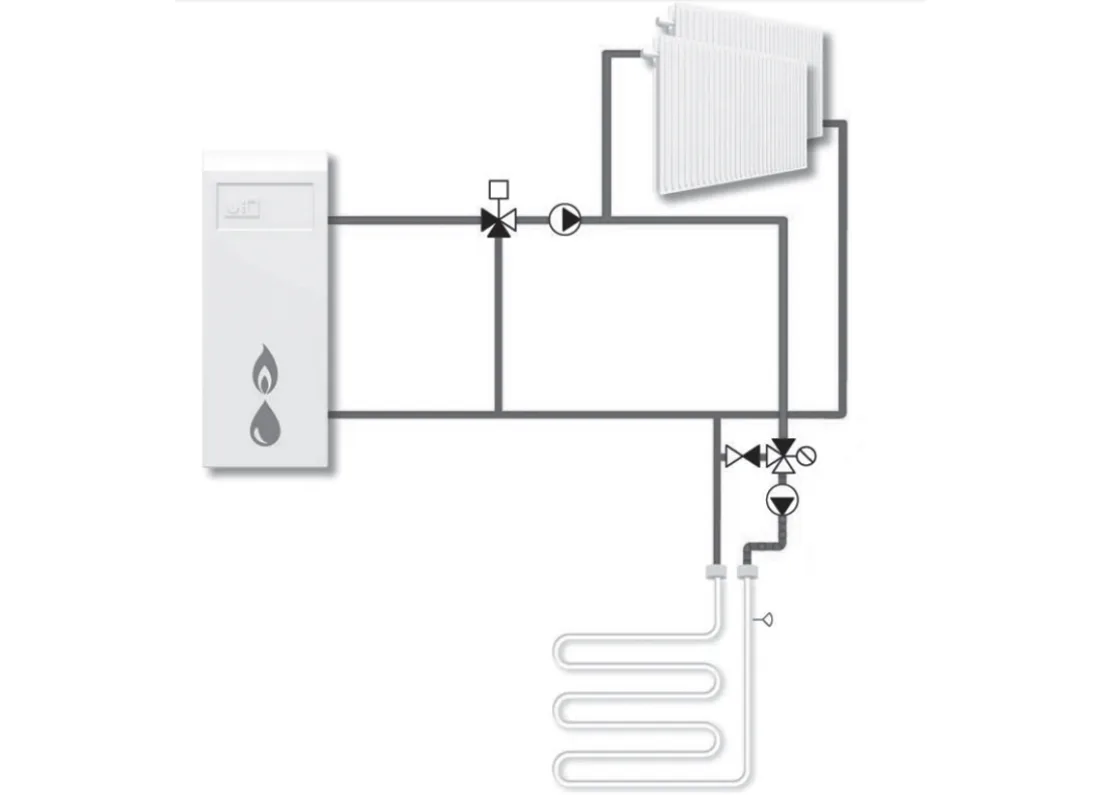

3.7. Exemples de schémas d'installation d'ECS (Eau Chaude Sanitaire) et de chauffage par mitigeurs thermostatiques :
Exemple 1
Exemple 2

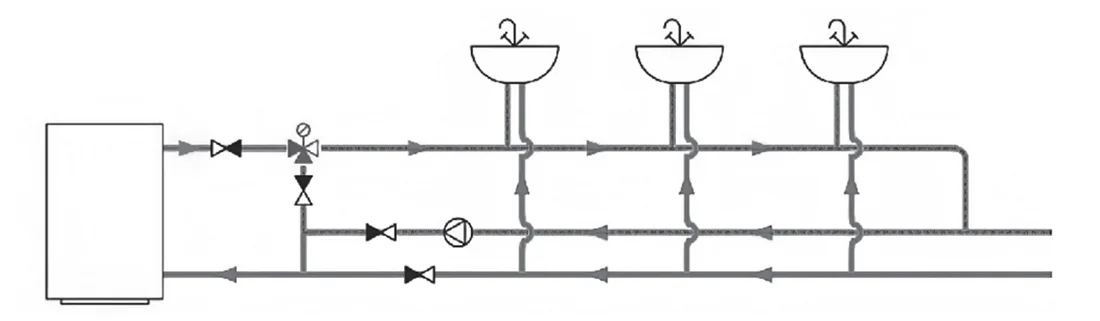

Exemple d'ECS
Exploitation et maintenance technique
4.1. Le mitigeur thermostatique doit fonctionner à la pression et à la température spécifiées dans le tableau des spécifications techniques.
4.2. La réparation et le remplacement de la vanne ne sont autorisés que lorsque le fluide caloporteur a été vidangé.
