Introduction aux vannes d'équilibrage courantes dans les systèmes CVC

Les bâtiments représentent environ 40 % de la consommation énergétique mondiale, parmi lesquels les systèmes CVC (chauffage, ventilation et climatisation) consomment plus de 40 % de la consommation énergétique des bâtiments. Pour réaliser des bâtiments à faibles émissions de carbone et économes en énergie, la gestion optimisée des systèmes CVC revêt une grande importance.

Il existe une demande croissante de systèmes CVC économes en énergie et à haut rendement qui maintiennent le confort intérieur et la santé environnementale, tout en facilitant la réduction des émissions de carbone des bâtiments. L'optimisation du débit hydraulique constitue une méthode essentielle pour réduire la consommation d'énergie des systèmes CVC et améliorer l'efficacité opérationnelle et les performances globales des bâtiments.

Vannes d'équilibragesont spécialement conçus pour distribuer un débit précis dans des zones désignées au moment optimal, réalisant ainsi un équilibre hydraulique fiable dans les systèmes d'eau. Ci-dessous, nous présenterons plusieurs vannes d'équilibrage grand public fabriquées parGenTantpour les applications CVC.

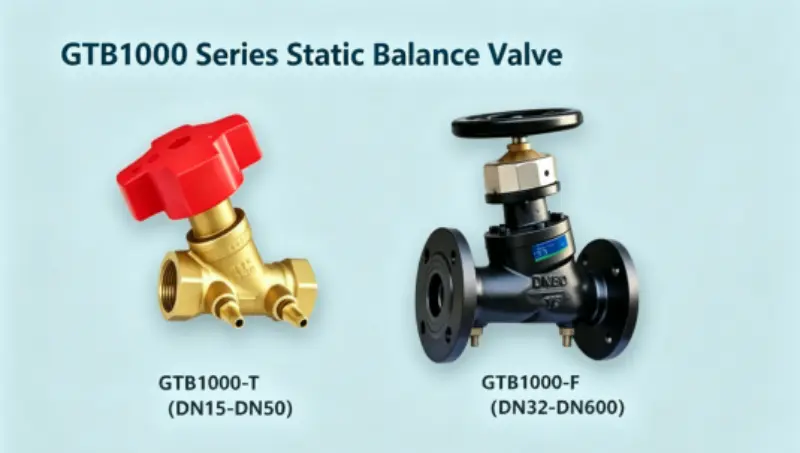

1. Vanne d'équilibrage statique GTB1000

La vanne d'équilibrage statique GTB1000 est largement utilisée dans les systèmes centraux de climatisation et de chauffage. Équipée de dispositifs de mise en service professionnels, cette vanne permet une pré-régulation précise sur site du débit du système d'eau. Il garantit que le rapport de débit de chaque circuit de dérivation est cohérent avec les exigences de débit conçues, maintenant un équilibre hydraulique statique optimal pour l'ensemble du système de tuyauterie.

· Applicable pour l'équilibrage du débit dans les systèmes d'eau à débit constant des applications de chauffage ou de refroidissement ;

· Avec fonction d'arrêt, peut être utilisé comme alternative à une vanne à soupape ;

· Équipé d'une fonction de verrouillage de course et de ports de test de pression ;

· Convient pour une installation dans des conduites d'alimentation ou de retour.

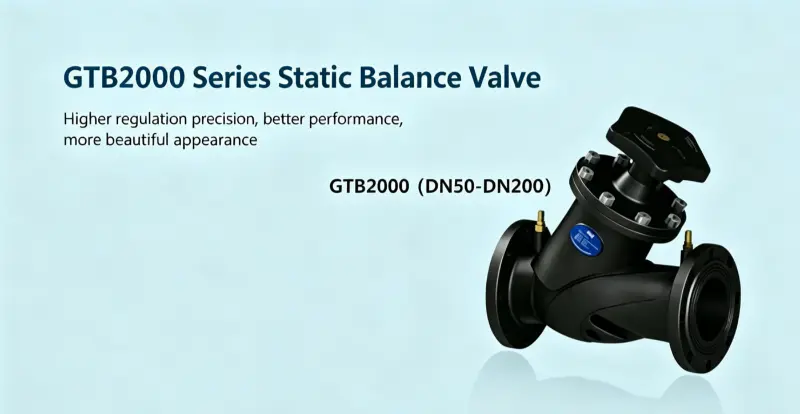

2. Vanne d'équilibrage statique série GTB2000

Conçue pour les systèmes centraux de climatisation et de chauffage, la vanne d'équilibrage statique de la série GTB2000 prend en charge une prérégulation précise du débit sur site avec des outils de mise en service dédiés. Par rapport aux modèles conventionnels, cette série présente une précision de régulation plus élevée, des performances améliorées et une apparence esthétique simplifiée. Il synchronise efficacement le débit réel de chaque branche avec le débit conçu pour obtenir un équilibre hydraulique statique stable.

· Avec caractéristiques de débit à pourcentage égal

· Avec fonction d'arrêt, peut remplacer un robinet à soupape

· Avec fonction de verrouillage de course et ports de test de pression

· Convient pour une installation dans des conduites d'alimentation ou de retour.

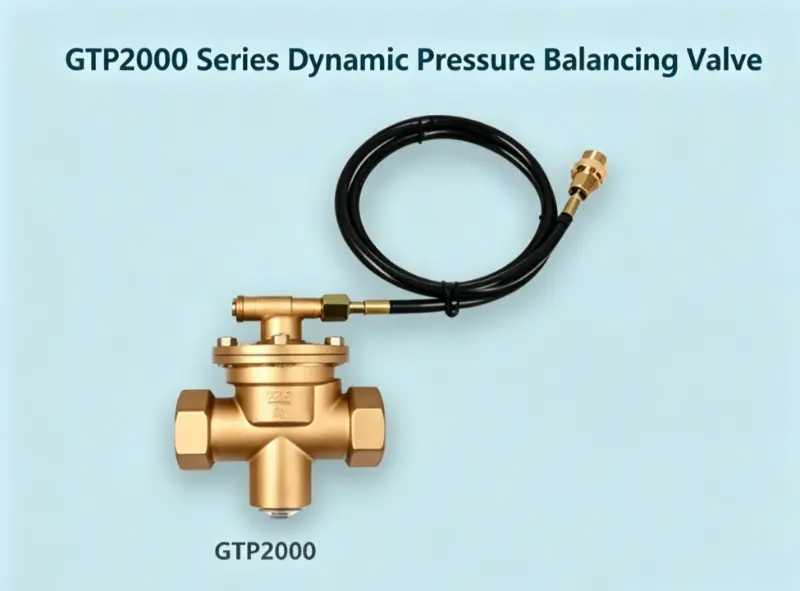

3. Vanne d'équilibrage de pression différentielle dynamique série GTP2000

La vanne d'équilibrage de pression différentielle dynamique de la série GTP2000 est conçue pour les systèmes centraux de climatisation et de chauffage. Il contrôle régulièrement la pression différentielle dans les équipements terminaux et les vannes de régulation, éliminant ainsi les interférences causées par les fluctuations de pression du système. Cette vanne stabilise le débit des canalisations de dérivation et évite efficacement les fluctuations de température des équipements CVC terminaux.

· Maintient une pression différentielle constante dans tout le système contrôlé ;

· Prend en charge la régulation autonome au sein du système contrôlé ;

· Dispose d'une conception avancée de régulation de pression en continu, offrant un rapport de contrôle de pression différentielle jusqu'à 25:1 ;

· Absorbe les fluctuations de pression du réseau externe ;

·  Intègre une fonction anti-colmatage automatique.

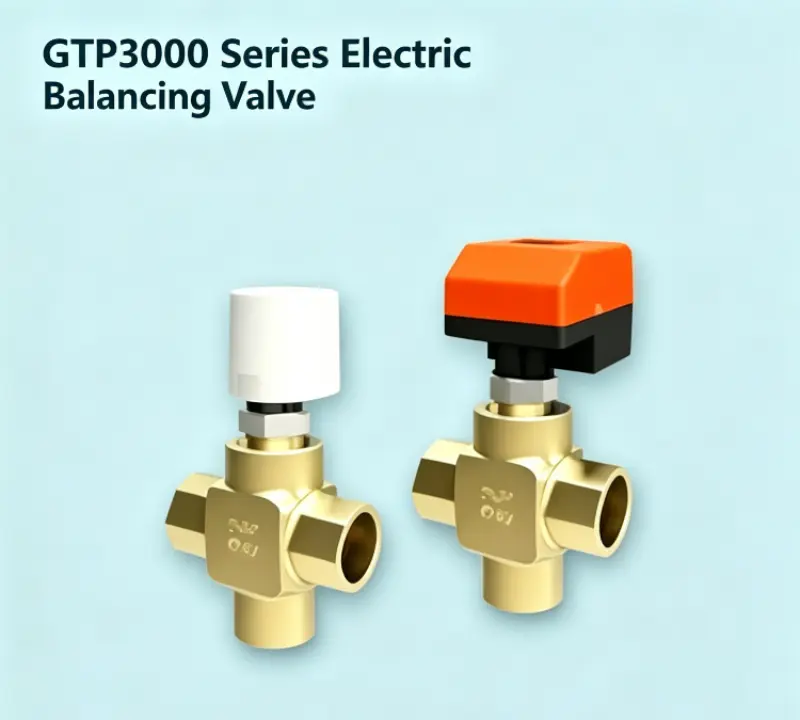

4. Vanne d'équilibrage électrique série GTP3000

Intégrant des fonctions d'équilibrage dynamique et de régulation de débit, la vanne d'équilibrage électrique de la série GTP3000 fournit un débit constant quelles que soient les variations de pression du système dans sa plage de fonctionnement. Après avoir réglé l'ouverture de la vanne en fonction des demandes de débit réelles, le tiroir interne ajuste automatiquement le canal de débit variable pour maintenir un débit stable.

Dotée d'une structure rigide innovante, cette vanne d'équilibrage électrique surmonte les défauts inhérents aux vannes à membrane traditionnelles, tels qu'une durée de vie courte et une plage de régulation limitée. Le tiroir calibré avec précision garantit un écart de débit de ± 5 %, permettant un contrôle hydraulique très précis et fiable.

·  Intègre des fonctions d'équilibrage et de régulation dynamiques dans une seule unité ;

·  Aucune mise en service sur site requise, ce qui réduit les coûts de main-d'œuvre ;

·  Comprend une structure rigide innovante pour une longue durée de vie et une large plage de régulation ;

·  La bobine calibrée avec précision maintient l'écart de débit à ± 5 % ;

·  Aucune conception de rééquilibrage n'est nécessaire lorsque le système change.
