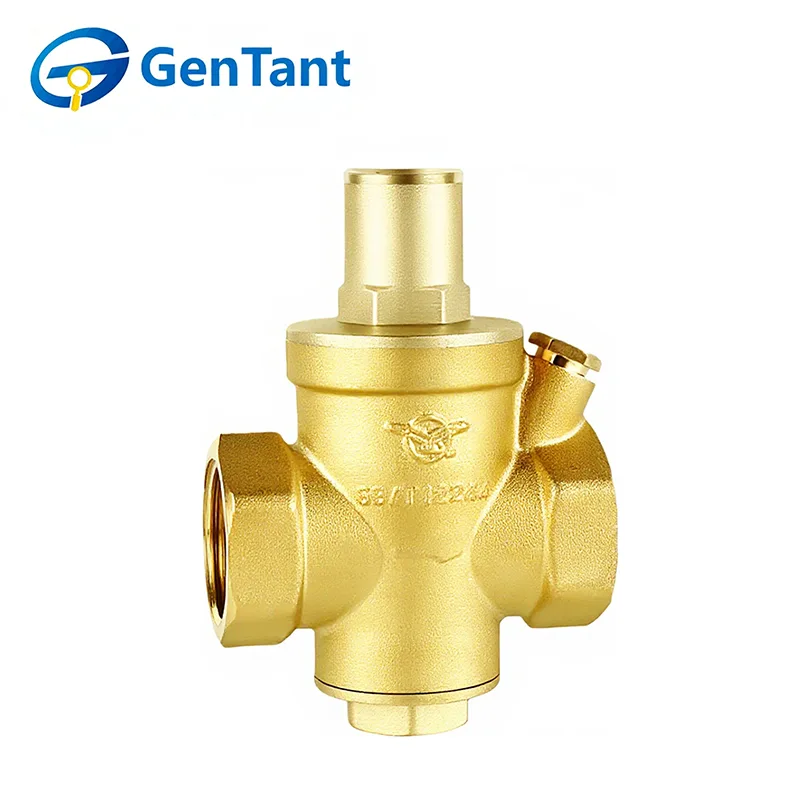

Soupape de réduction de pression robuste

Nos vannes sont conçues pour offrir des performances robustes dans les applications résidentielles et commerciales exigeantes, protégeant efficacement les pipelines, les équipements et les appareils des utilisateurs finaux contre les dommages causés par une pression excessive. En garantissant une pression de sortie constante et contrôlée, ils améliorent l’efficacité du système, minimisent les coups de bélier et prolongent la durée de vie globale de l’installation.

Si vous recherchez une usine proposant à la fois des solutions de gros et des services entièrement personnalisés, envisagez de vous associer à GenTant. Nous combinons un contrôle qualité rigoureux, une ingénierie innovante et un support OEM/ODM flexible pour fournir des solutions de gestion de pression fiables et de haute qualité adaptées aux besoins spécifiques de votre projet.

Caractéristique du produit et application

Un réducteur de pression robuste est un composant essentiel de contrôle des fluides qui réduit automatiquement la pression d'entrée élevée à une pression de sortie constante et souhaitée. Fonctionnellement, il fonctionne comme un dispositif d'étranglement variable ; en modifiant la zone d'écoulement, il gère la vitesse d'écoulement et l'énergie cinétique pour induire une perte de pression contrôlée. Ce mécanisme garantit que la pression en aval reste stable, même en cas de fluctuations importantes en amont. Les principales caractéristiques comprennent une construction robuste (pression nominale PN16) et une installation flexible (montage horizontal ou vertical). De plus, la source de régulation est complètement isolée du débit d’eau, ce qui la rend adaptée à une utilisation sûre dans les systèmes d’eau potable.

Paramètre de produit (spécification)

Type de connexion filetée

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

Spécification technique

Pression de service maximale autorisée (PN) : 16 bar

Plage de régulation de pression (Ps) : 1 ~ 6 bar

Réglage d'usine de la pression de sortie : 3 bar

Plage de température de fonctionnement : 0 ℃ (sans gel) ~ (80 ℃

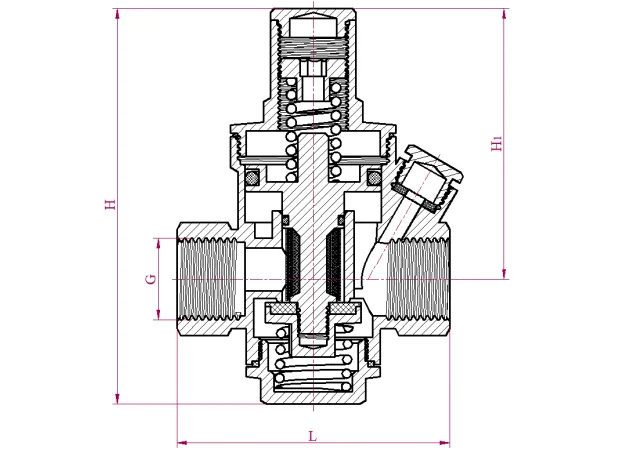

Dimension du produit

Structure du produit et principe de fonctionnement

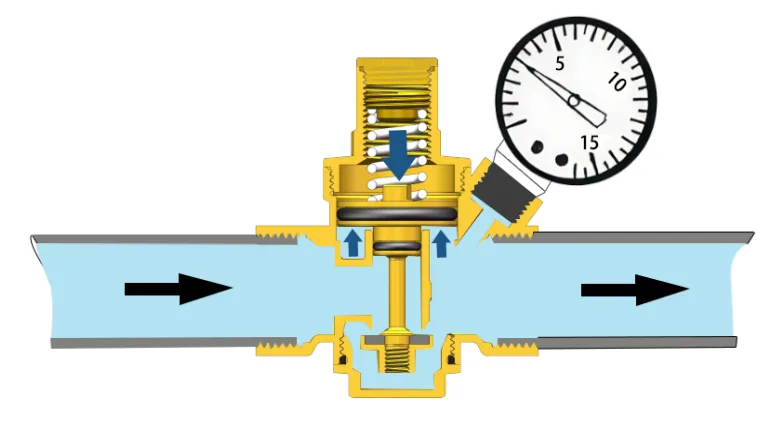

Principe de fonctionnement

La fonction principale du réducteur de pression robuste GenTant est la modulation précise des pressions d'entrée élevées en une pression de sortie stabilisée et calibrée, protégeant ainsi l'intégrité des systèmes de fluides domestiques et industriels ultérieurs contre les surtensions ou les conditions de surpression localisées.

Mécaniquement, le dispositif établit un équilibre hydraulique en équilibrant deux forces principales : la force statique exercée par un ressort précontraint, qui pousse la vanne vers une position ouverte, contre la force de fermeture dynamique générée par la pression du fluide en amont agissant sur le piston interne. Cette balance continue et auto-actionnée maintient efficacement un état de pression réduit et constant en aval, optimisant à la fois l'alimentation en fluide et la protection du système.

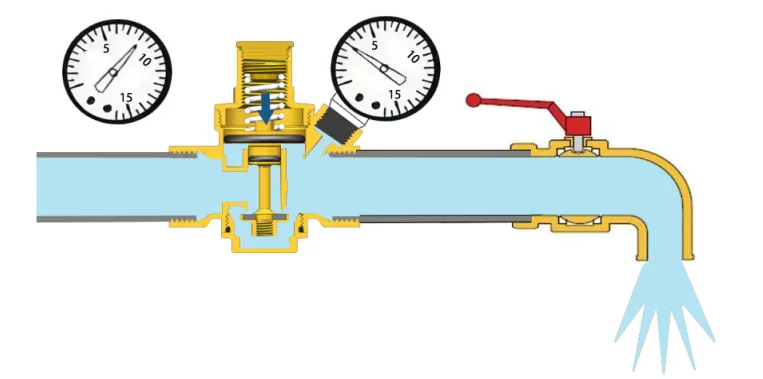

État de fonctionnement pendant la consommation d'eau

Lorsque le robinet d'eau est ouvert, la force exercée par le ressort interne dépasse la pression hydraulique ascendante agissant sur la surface inférieure du piston. Par conséquent, le piston se déplace vers le bas, ouvrant ainsi le passage d'écoulement du fluide. À mesure que des robinets supplémentaires en aval sont activés, la contre-pression sous le piston diminue, ce qui entraîne une augmentation proportionnelle du débit volumétrique à travers le réducteur de pression.

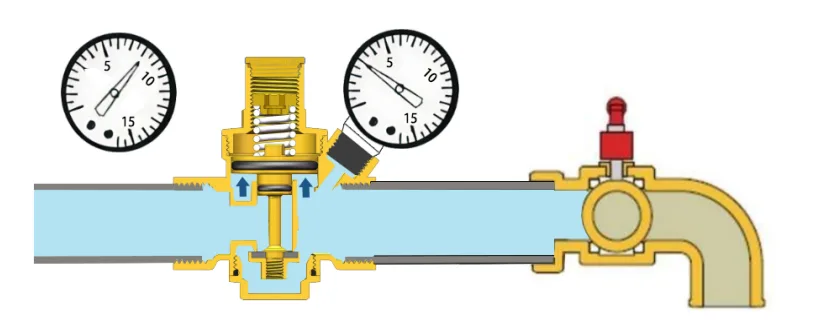

État de fonctionnement pendant un débit nul

Lors de la fermeture d'un robinet en aval, la pression hydraulique dans le circuit en aval augmente. Cette pression accrue entraîne le piston interne vers le haut, scellant efficacement le passage du fluide et stabilisant la pression en aval à son point de consigne prédéfini. La fermeture instantanée du réducteur de pression est obtenue lorsque la force hydraulique ascendante agissant sur le piston dépasse la force antagoniste exercée par le mécanisme à ressort interne.

Instructions d'installation et d'utilisation

4.1 Avant d'installer le réducteur de pression robuste GenTant, il est recommandé de purger l'air et la saleté du système de tuyauterie.

4.2 Vérifier le sens d'écoulement de l'eau (indiqué par une flèche sur le corps de la vanne).

4.3 Le réducteur de pression peut être installé sur des sections de canalisation verticales et horizontales (l'installation inversée est interdite).

4.4 La vanne ne doit pas être installée dans des endroits où le gel peut se produire, comme à l'extérieur, car le gel endommagerait l'unité.

4.5 Le réducteur de pression doit être installé dans un endroit facilement accessible pour le réglage et la lecture de la pression. L’installation à l’intérieur des puits de tuyaux n’est pas recommandée en raison du risque de gel.

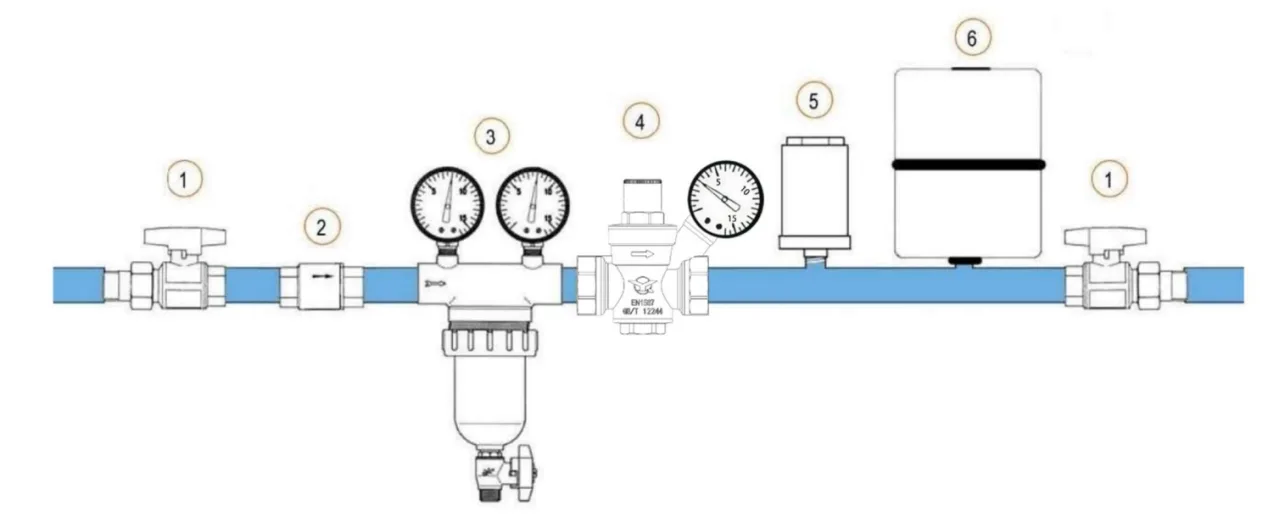

4.6 Le phénomène de « coup de bélier » est l'une des principales causes de défaillance des réducteurs de pression. Les méthodes d'installation illustrées dans la figure ci-dessous sont recommandées, car elles optimisent le fonctionnement de tous les équipements en aval et facilitent les tâches de maintenance.

① Vanne d'arrêt : Installée en amont et en aval du réducteur de pression pour faciliter les opérations de maintenance des divers équipements.

② Clapet anti-retour : empêche le reflux.

③ Filtre : filtre les impuretés dans le tuyau d'alimentation principal pour éviter l'encrassement de tous les équipements en aval et maintenir leurs performances.

④ Réducteur de pression stable et dynamique de type piston.

⑤ Anti-bélier : empêche les fluctuations de la canalisation lorsque l'approvisionnement en eau est rétabli après une interruption, ce qui pourrait endommager tous les équipements en aval.

⑥ Vase d'expansion : utilisé dans les systèmes d'eau chaude et de stockage d'eau chaude où la pression peut augmenter en raison de la chaleur du fluide, agissant pour absorber la surpression.

régulation de pression

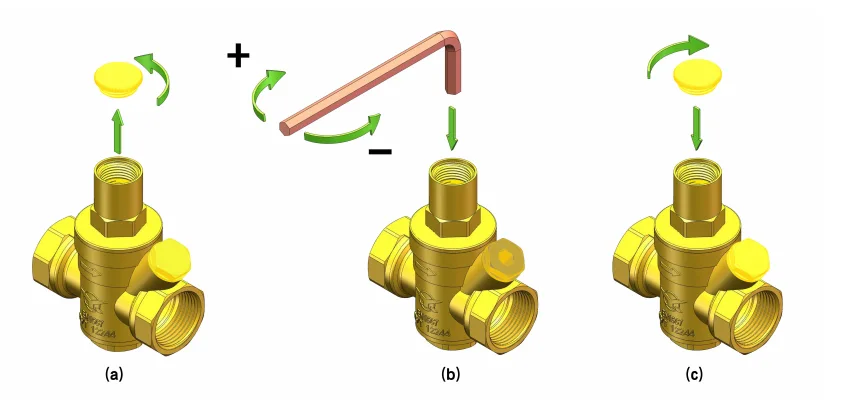

La pression de sortie du réducteur de pression est préréglée en usine à 3 bars ; la pression en aval peut être ajustée en utilisant les méthodes suivantes :

1. Fermez le robinet d'arrêt derrière le réducteur de pression.

2.Dévissez le capuchon en plastique dans le sens inverse des aiguilles d'une montre

3. Insérez une clé Allen dans le capuchon de réglage du réducteur de pression pour régler : tournez dans le sens des aiguilles d'une montre pour augmenter la pression en aval, tournez dans le sens inverse des aiguilles d'une montre pour diminuer la pression en aval (Figure b).

4. La valeur de pression affichée sur le manomètre du réducteur de pression est la pression aval ajustée.

5. Une fois le réglage terminé, serrez le capuchon en plastique dans le sens des aiguilles d'une montre.

Pour éviter l'apparition de phénomènes de bruit ou de cavitation, il est recommandé de maintenir un rapport de réduction de pression entrée/sortie inférieur à 2,5. Par exemple, si la pression de sortie requise est de 4 bars, la pression d'entrée ne doit pas dépasser 10 bars. Si nécessaire, envisagez d'installer des réducteurs de pression supplémentaires en série pour obtenir la réduction de pression souhaitée par étapes.

Dépannage

① Les réducteurs de pression installés dans les conduites d'eau chaude ou les systèmes de stockage d'eau chaude connaîtront une augmentation de la pression en aval. Cela se produit parce que le chauffage de l'eau augmente la pression, et lorsqu'il n'y a pas de consommation d'eau, le réducteur de pression est dans un état fermé, empêchant la « libération » de la pression accumulée.

Solution : Installer un vase d'expansion entre l'arrivée d'eau chaude et le réducteur de pression pour absorber l'augmentation de pression.

② Pression en aval incohérente avec la valeur de pression réglée. Dans les zones où la qualité de l'eau est mauvaise, les impuretés circulant à travers le réducteur de pression peuvent facilement s'accumuler entre le siège du robinet et le piston, empêchant ainsi la fermeture complète du robinet. Cela permet à la pression en amont de s’infiltrer vers l’aval, augmentant ainsi la pression en aval.

Solution : Installer un filtre en amont du réducteur de pression et effectuer un nettoyage régulier.
