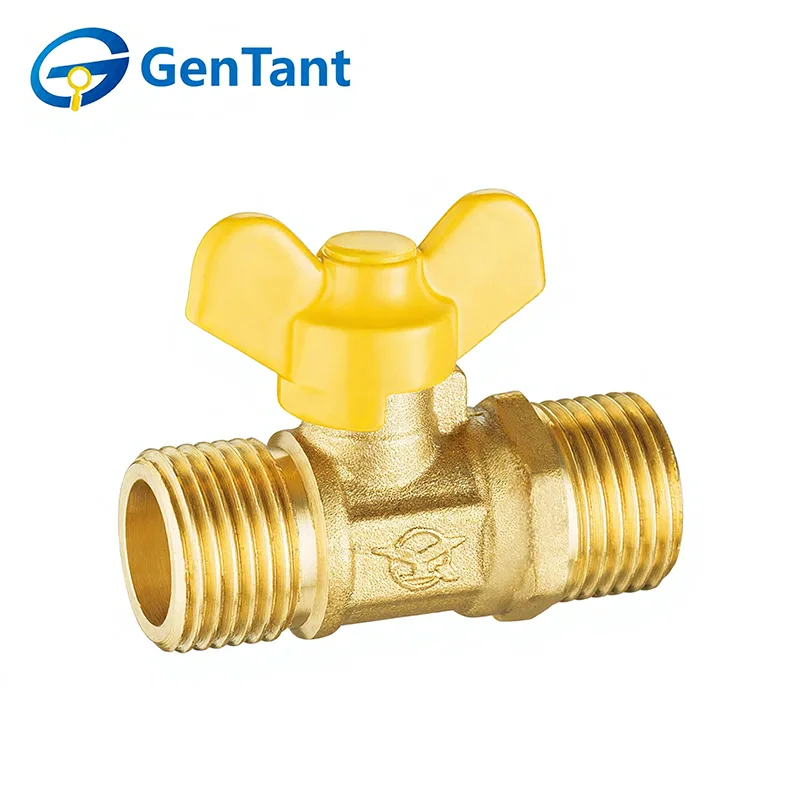

Vanne à gaz à poignée papillon

Les vannes à gaz à poignée papillon sont largement utilisées dans les systèmes de distribution et de contrôle de gaz pour ouvrir, fermer et réguler le débit de gaz avec un fonctionnement simple et efficace. La conception de la poignée papillon permet un contrôle manuel rapide, une indication claire d'ouverture et de fermeture et des performances fiables, ce qui rend ces vannes adaptées aux applications de gaz résidentielles, commerciales et industrielles.

Caractéristique du produit et application

Les vannes de gaz à poignée papillon sont conçues pour les installations dans des espaces confinés où un long levier standard ne peut pas tourner librement. La conception compacte en « papillon » (poignée en T) offre une prise confortable pour un fonctionnement rapide en quart de tour. Ces vannes sont largement utilisées dans les compteurs de gaz résidentiels, les armoires de cuisine et les raccordements de chaudières murales. Leur construction robuste en laiton garantit une étanchéité parfaite, ce qui en fait un favori des installateurs.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : gaz de ville domestique, gaz naturel, gaz de pétrole liquéfié (GPL)

Température de fonctionnement : -10°C ≤ T ≤ 80°C

Dimension du produit

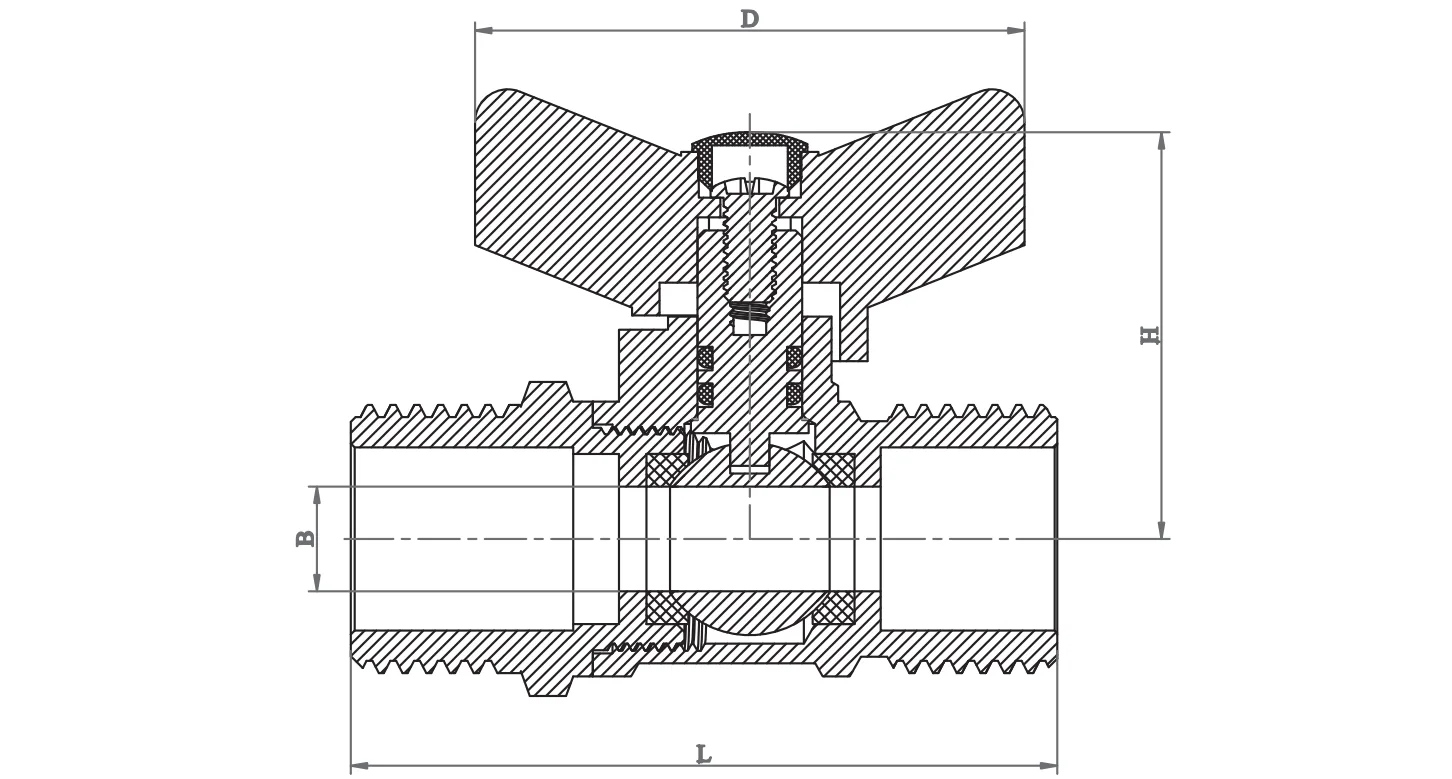

Filetage mâle-mâle

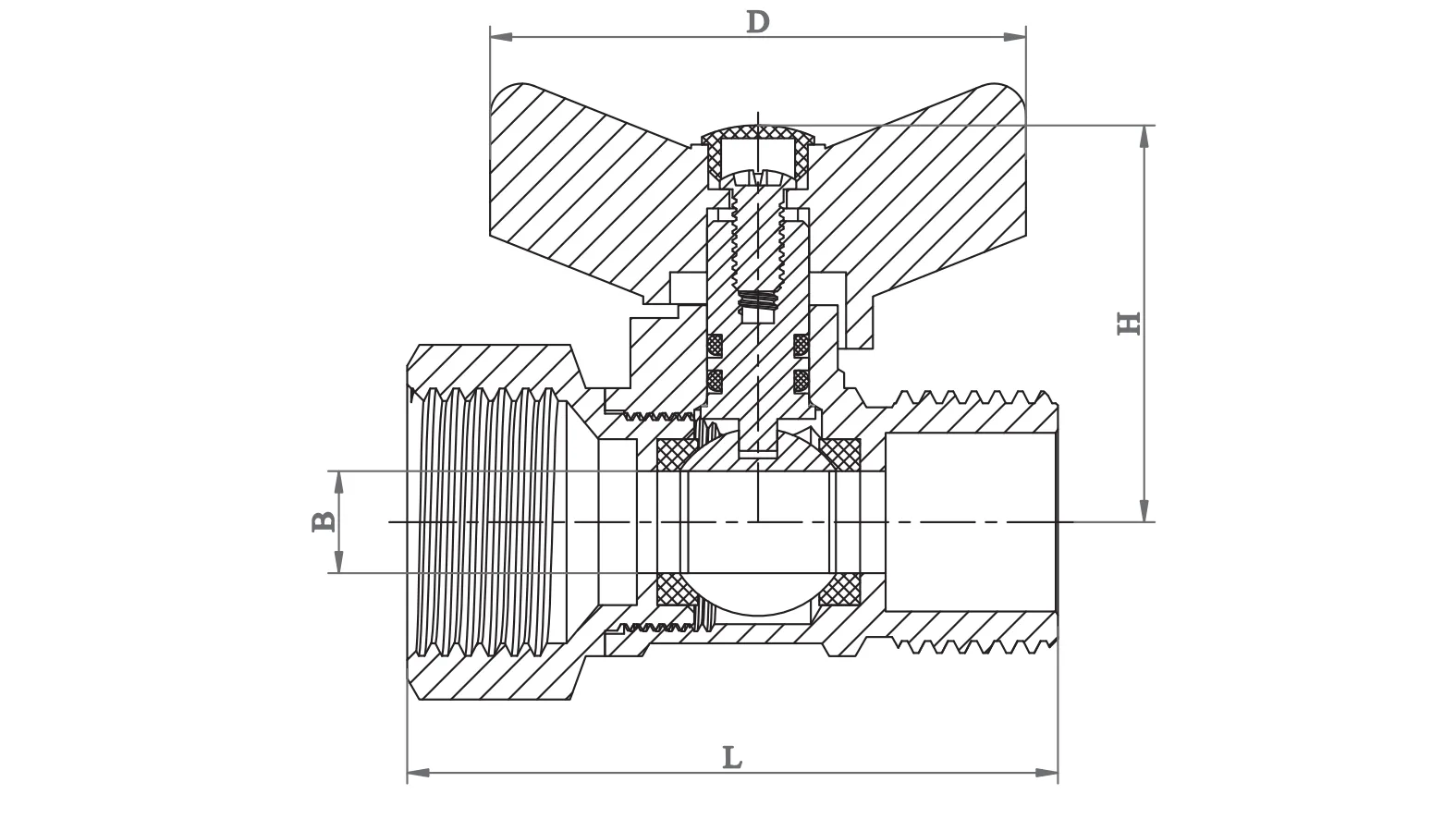

Filetage femelle-mâle

Directives d'installation

Installation professionnelle : les vannes de gaz à poignée papillon doivent être installées par des techniciens en gaz certifiés. Assurez-vous que l’alimentation en gaz est coupée et que la zone de travail est bien ventilée.

Intégrité du filetage : utilisez uniquement du ruban PTFE résistant aux gaz (généralement jaune) ou une pâte à tube spécialisée. Appliquez du produit d'étanchéité uniquement sur les filetages mâles, en vous assurant qu'aucun excès de matériau ne pénètre dans le corps de la vanne et n'obstrue le joint.

Gestion du couple : utilisez une clé appropriée sur l'extrémité de la vanne la plus proche du tuyau. Ne serrez pas trop, car une force excessive peut fissurer le corps de la vanne ou endommager les sièges internes, entraînant des fuites dangereuses.

Test de fuite : après l'installation, n'utilisez jamais de flamme pour vérifier les fuites. Appliquer une solution certifiée de détection de fuite ou de l'eau savonneuse sur tous les joints ; les bulles indiquent une fuite qui doit être corrigée immédiatement.

Mode d'emploi

Fonction : les vannes de gaz à poignée papillon sont uniquement destinées au service marche/arrêt. Ils doivent rester en position complètement ouverte ou complètement fermée. Une ouverture partielle peut provoquer une érosion du siège et une défaillance du joint.

Position de la poignée : La poignée sert d’indicateur visuel. Lorsque la poignée est parallèle au tuyau, la vanne est OUVERTE ; lorsqu'il est perpendiculaire, il est FERMÉ.

Fonctionnement manuel : ces vannes à gaz à poignée papillon sont conçues pour un fonctionnement manuel. N'utilisez pas d'outils ou de « barres de triche » pour tourner la poignée. Si une vanne est difficile à utiliser, elle devra probablement être remplacée.

Inspection et entretien

Vérifications périodiques : Inspectez les vannes au moins deux fois par an pour déceler des signes de corrosion, des dommages à la poignée ou des odeurs de gaz. Faites fonctionner la vanne (ouverture/fermeture) périodiquement pour vous assurer que la bille ne se grippe pas.

Pas de démontage : en raison de tolérances de sécurité critiques, n'essayez pas de démonter ou de réparer les composants internes d'une vanne de gaz. Si la vanne fuit ou ne se ferme pas, remplacez immédiatement l'ensemble de l'unité.

Environnement : Gardez la zone de la vanne exempte de produits chimiques corrosifs ou d'accumulation d'humidité élevée, qui peuvent dégrader le corps en laiton ou les joints de tige au fil du temps.

Protocole d'urgence : En cas de fuite de gaz, fermez immédiatement la vanne principale en amont, évacuez la zone et contactez les services d'urgence.
