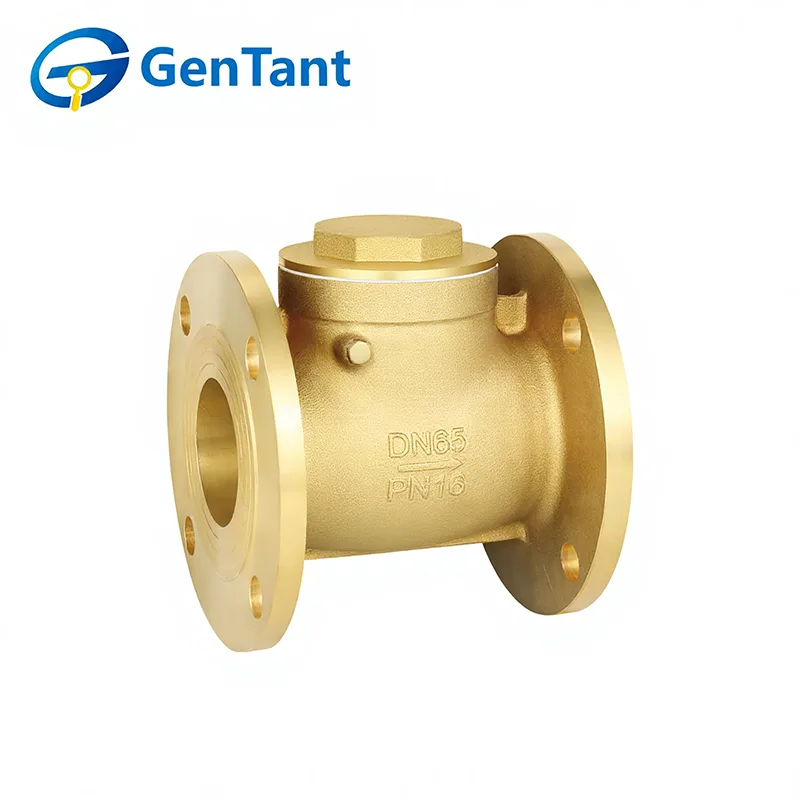

Clapet anti-retour à bride

Un clapet anti-retour à bride est un dispositif de contrôle de débit industriel robuste conçu pour permettre automatiquement l'écoulement du fluide dans une direction et empêcher l'écoulement inverse dans un système de tuyauterie. Il y parvient grâce à un disque articulé ou un mécanisme pivotant qui s'ouvre sous pression vers l'avant et se ferme par gravité et/ou pression de reflux pour créer une étanchéité positive. Sa caractéristique déterminante, les extrémités à brides, permet un boulonnage sûr et facile entre les brides de tuyaux, garantissant une connexion de haute intégrité et résistante aux fuites, adaptée aux applications haute pression et de grand diamètre. Cette fonction est essentielle pour protéger les pompes, les compresseurs et autres équipements clés contre les dommages dus aux coups de bélier et au flux inversé, et pour maintenir l'efficacité et la sécurité du système dans les industries du traitement de l'eau, de la production d'électricité, du traitement chimique et du pétrole et du gaz.

Caractéristique du produit et application

Le clapet anti-retour à bride est conçu pour un contrôle de débit unidirectionnel sécurisé dans les systèmes de tuyauterie, avec des extrémités à bride pour une installation facile et des connexions solides et résistantes aux fuites. Son mécanisme de pivotement ou de levage empêche le reflux, protégeant ainsi les pompes, les canalisations et les équipements contre les dommages. Largement utilisé dans les systèmes d'approvisionnement en eau, de CVC, industriels et chimiques, il garantit un fonctionnement fiable, réduit la maintenance et maintient des performances stables du système.

Paramètre du produit

1. Pression nominale : 1,6 MPa

2. Milieu de travail : eau, gaz non corrosifs et ininflammables

3. Température de fonctionnement : -20°C ≤ T ≤ 150°C

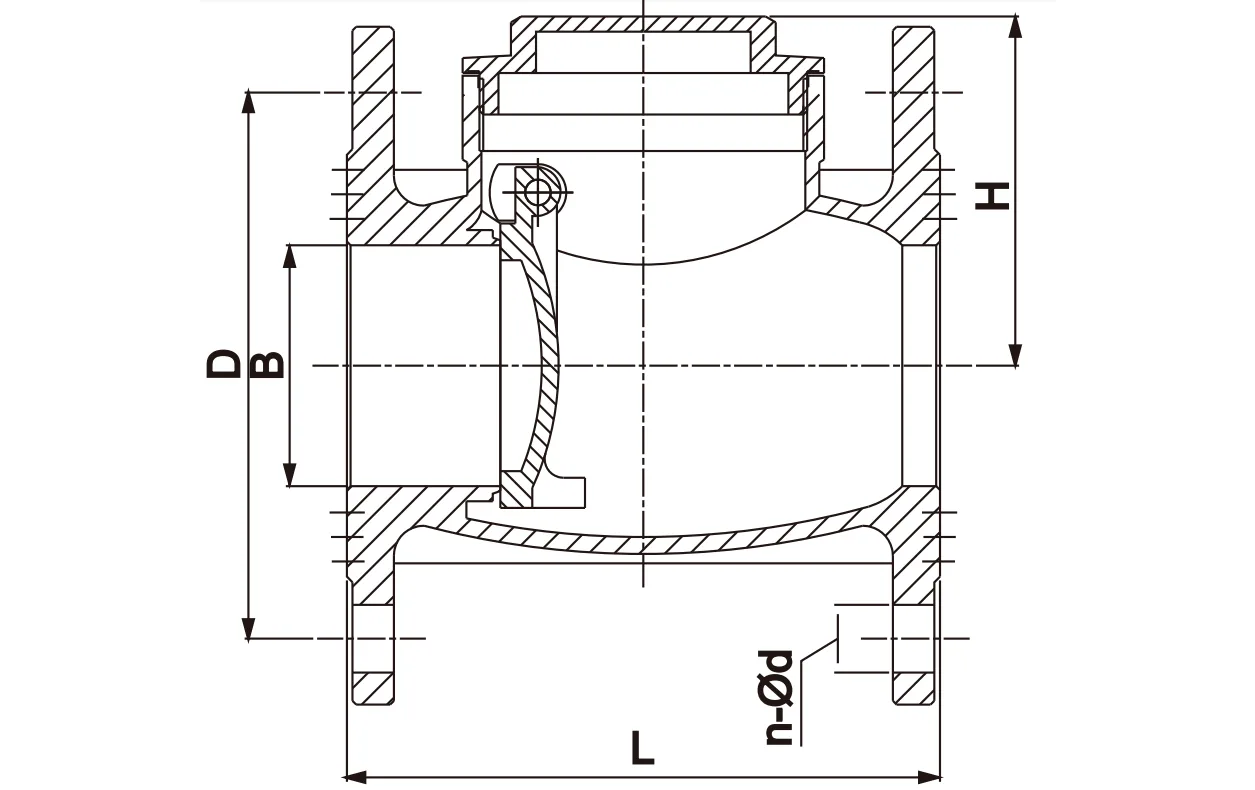

Dimensions du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre le clapet anti-retour à bride en service, faites-le passer complètement de l'ouverture à la fermeture pour vérifier le bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

Remarque 1 : Les clapets anti-retour à brides peuvent être installés dans une tuyauterie horizontale ou verticale avec un débit ascendant, ou dans des orientations intermédiaires, à condition que l'axe de charnière des clapets anti-retour à battant reste horizontal. Installez des clapets anti-retour à une distance adéquate des sorties de pompe ou d'autres sources d'écoulement turbulent. Reportez-vous au bulletin technique correspondant pour plus de détails.

Remarque 2 : Certains clapets anti-retour peuvent inclure un emballage interne pour protéger le disque pendant le transport. Retirez tous ces matériaux d'emballage avant l'installation.

Mode d'emploi

Les clapets anti-retour à bride fonctionnent automatiquement et ne nécessitent aucune intervention manuelle.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent : Ensemble disque, support et charnière.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.

Entretien

1. Nettoyage régulier. Pour éviter l'influence des impuretés et des sédiments présents dans la canalisation sur le clapet anti-retour, il est nécessaire de nettoyer régulièrement le clapet anti-retour horizontal tout en cuivre et l'intérieur de la canalisation.

2. Notez l'alternance des opérations d'eau froide et chaude. L'ouverture et la fermeture fréquentes du clapet anti-retour entraîneront des dommages, c'est pourquoi il convient d'éviter d'alterner les opérations avec de l'eau froide et de l'eau chaude.

3. Notez la pression. Lors de l'utilisation du clapet anti-retour horizontal entièrement en cuivre, il convient de prêter attention à la situation de pression à l'intérieur du pipeline, car une pression excessivement élevée aura un effet néfaste sur le clapet anti-retour. En bref, le clapet anti-retour horizontal entièrement en cuivre est un dispositif couramment utilisé dans les systèmes de canalisations, et son utilisation et son entretien sont très simples et faciles. En utilisation réelle, les utilisateurs doivent utiliser et entretenir conformément aux exigences ci-dessus pour garantir l'effet d'utilisation.
