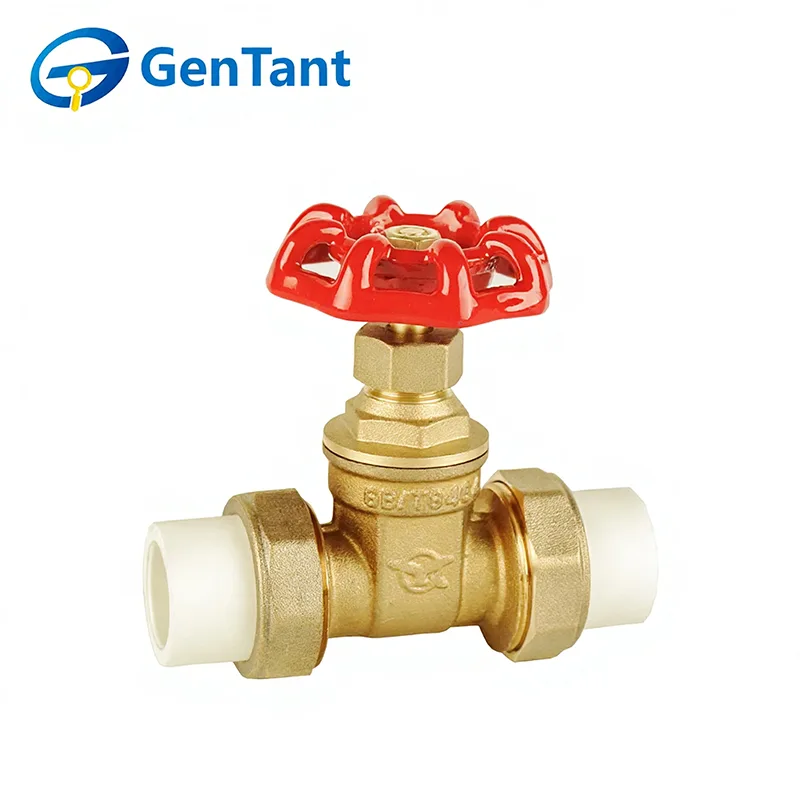

Vanne à vanne double union PPR

Un robinet-vanne à double union PPR est un composant intégral et facile à entretenir, conçu spécifiquement pour les systèmes de tuyauterie en polypropylène aléatoire copolymère (PPR). Sa fonction principale est de fournir un contrôle de débit marche/arrêt fiable pour les liquides présents dans le pipeline. La vanne fonctionne via une porte à mouvement linéaire qui s'ouvre complètement pour permettre un écoulement sans entrave ou se ferme complètement pour former un joint étanche. La conception déterminante du « double raccord » intègre deux écrous-raccords séparables de chaque côté du corps de la vanne, permettant une installation, un retrait et un entretien ultérieur faciles sans avoir besoin de couper les tuyaux PPR. Cette fonctionnalité est cruciale pour la maintenance du système, le remplacement de composants et les modifications dans les applications de plomberie résidentielle et commerciale, de distribution d'eau et de chauffage radiant.

Caractéristique du produit et application

Le robinet-vanne à double union PPR est conçu pour un contrôle d'arrêt fiable dans les systèmes de tuyauterie en plastique. Il est doté d'un corps PPR résistant à la corrosion et de raccords à double union, permettant une installation, un retrait et un entretien faciles sans couper les tuyaux. Le fonctionnement fluide du portail garantit une faible résistance à l'écoulement et une bonne étanchéité lorsqu'il est complètement ouvert ou fermé.

Cette vanne est largement utilisée dans les systèmes d'alimentation en eau chaude et froide, les installations CVC et la plomberie résidentielle ou commerciale où une durabilité, des performances sans fuite et un entretien pratique sont requis.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau, huile, gaz non corrosifs et ininflammables

Température de fonctionnement : -10°C ≤ T ≤ 120°C

Filetage conforme à la norme ISO 228

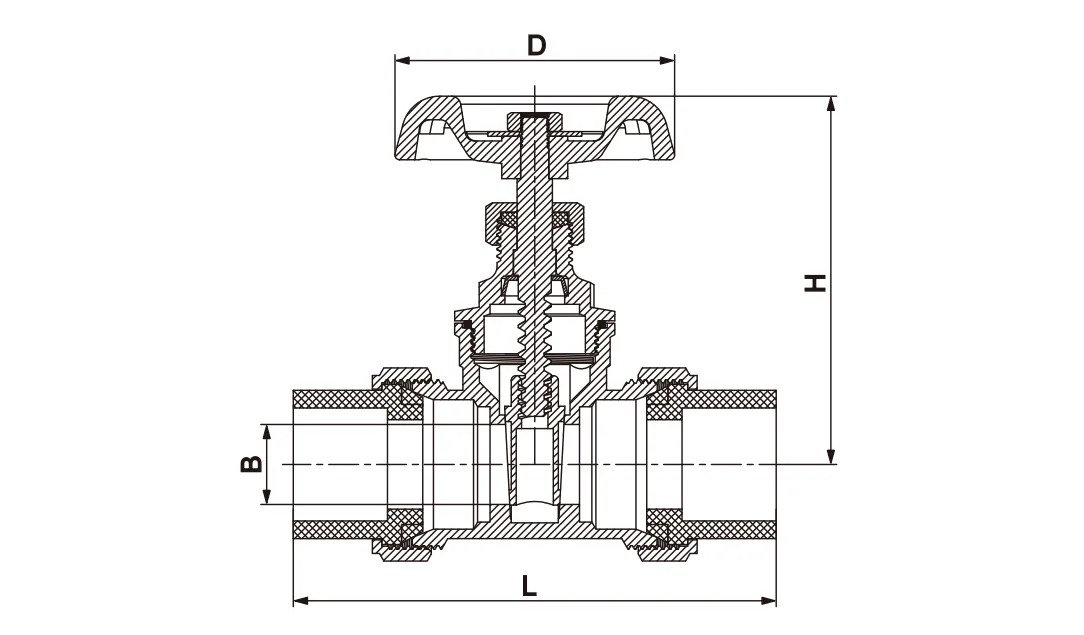

Dimension du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

7.Pour les robinets-vannes et les robinets à soupape, il est recommandé de les installer avec la tige verticale et la poignée de commande sur le dessus.

Mode d'emploi

Les vannes à double union PPR sont à commande manuelle. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent : poignée, écrou de poignée, garniture, presse-étoupe, écrou de garniture.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.
