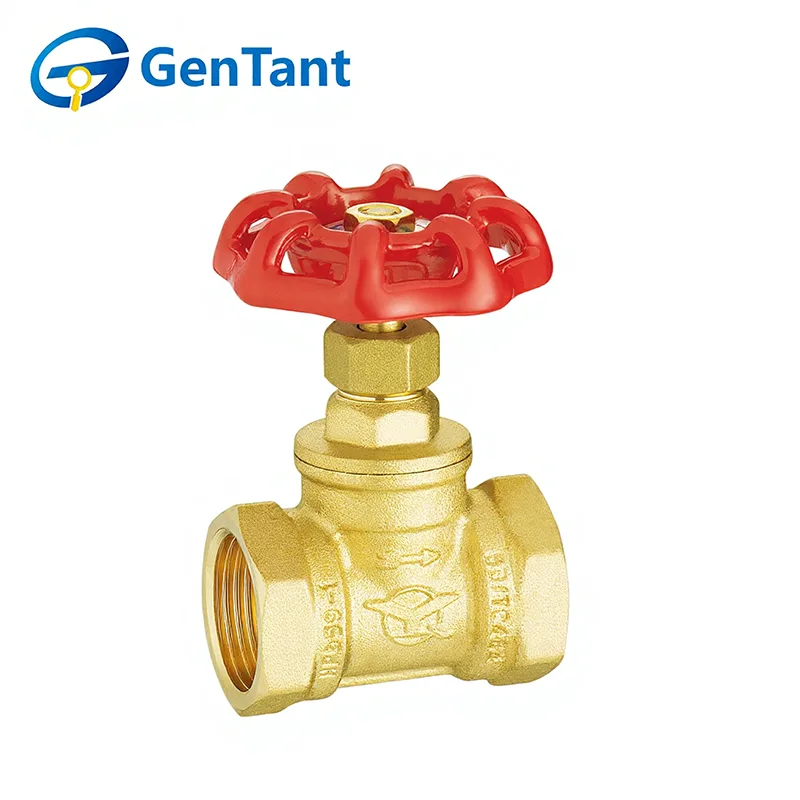

Robinet à soupape pour service moyen

Le robinet à soupape pour service moyen est un dispositif de contrôle de débit fondamental conçu pour un étranglement, une régulation et un service marche/arrêt fiables dans les systèmes fluidiques. Sa fonction est centrée sur sa conception interne unique : le fluide s'écoule selon un trajet en "S" et est contrôlé par un disque ou un bouchon qui se déplace perpendiculairement sur un anneau de siège fixe. Cela permet une modulation précise du débit, une bonne capacité d'arrêt et un contrôle précis de la pression et du volume. Conçu pour des performances robustes sans conditions extrêmes, il est idéal pour équilibrer, isoler et réguler l'eau, la vapeur, le pétrole ou le gaz dans les bâtiments commerciaux, les installations industrielles et les systèmes CVC où un réglage fréquent ou une étanchéité fiable est requis.

Caractéristique du produit et application

Les vannes à soupape pour usage moyen sont conçues pour la précision dans les systèmes de CVC commerciaux et d'eau domestique. Les principales caractéristiques comprennent un corps sphérique robuste et un disque mobile qui permet un étranglement précis et une fermeture fiable sous des pressions fluctuantes. Ils sont largement utilisés pour équilibrer les boucles de chauffage/refroidissement, réguler l’eau d’alimentation des chaudières et gérer les conduites de vapeur. Leur conception durable garantit un contrôle stable du débit et une sécurité à long terme pour les infrastructures des bâtiments modernes.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau, huile, gaz non corrosifs et ininflammables

Température de fonctionnement : -10°C ≤ T ≤ 120°C

Filetage conforme à la norme ISO 228

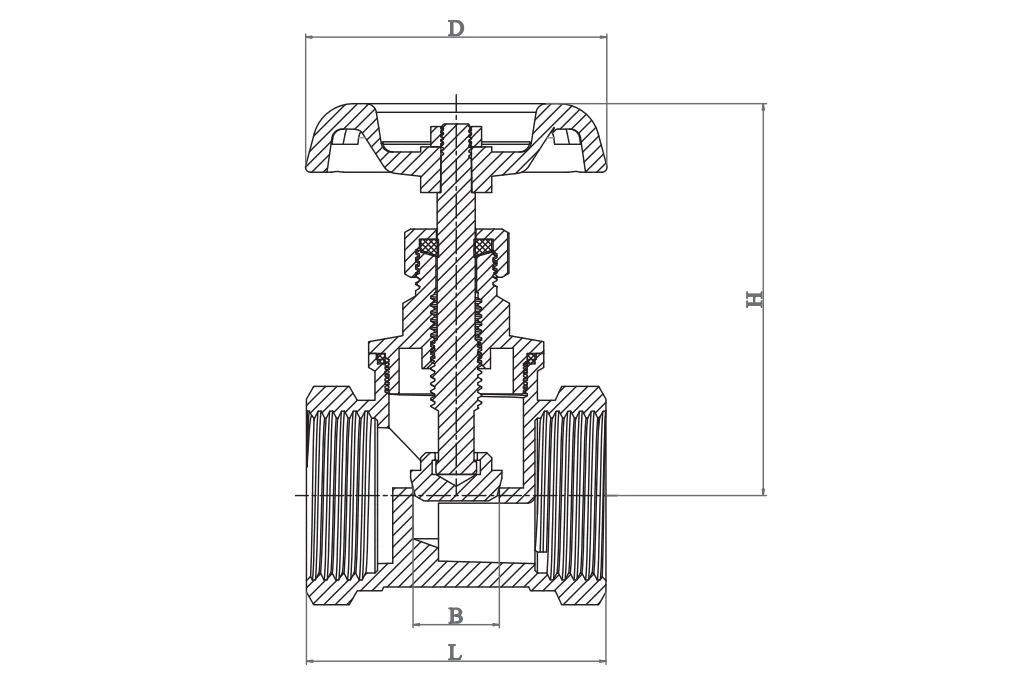

Dimension du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

7.Pour les robinets à soupape de service moyen, il est recommandé de les installer avec la tige verticale et la poignée de commande sur le dessus.

Mode d'emploi

Les vannes à vanne et à soupape sont actionnées manuellement. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais un robinet à soupape de service moyen lorsqu'il est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent :

Vannes à soupape : poignée, écrou de poignée, garniture, presse-étoupe, écrou de garniture, disque et siège.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.
