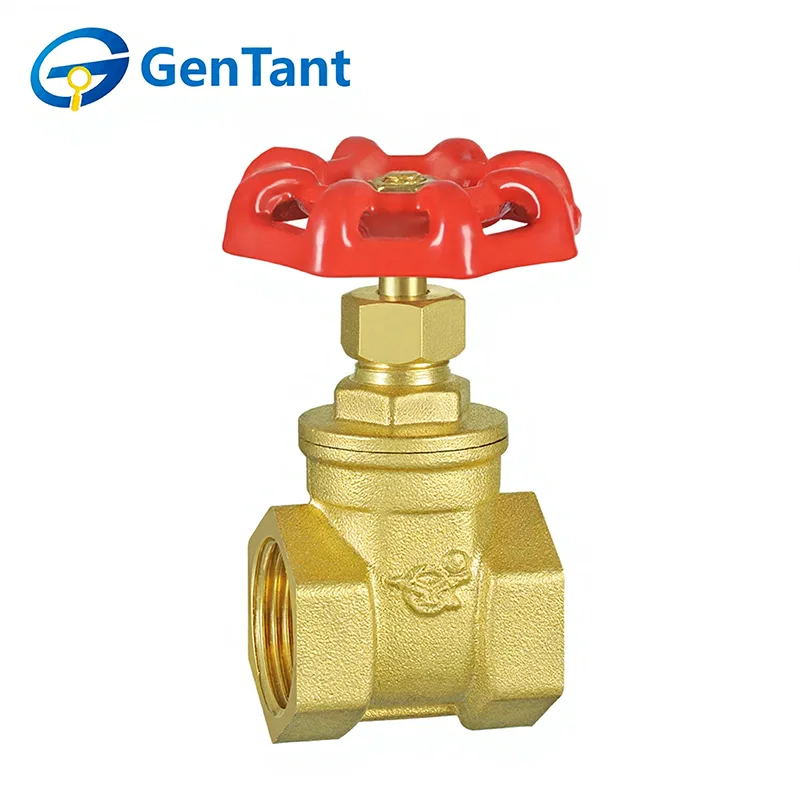

Robinet-vanne à usage moyen

Une vanne à vanne pour usage moyen est une vanne à mouvement linéaire polyvalente et durable conçue pour un service d'isolation fiable dans une large gamme de systèmes de manipulation de fluides. Sa fonction principale est de fournir un chemin d'écoulement rectiligne complet et dégagé lorsqu'il est complètement ouvert, et un arrêt complet lorsqu'il est complètement fermé. Ceci est réalisé grâce à l'élévation ou à l'abaissement d'une vanne solide, ou d'un coin, perpendiculaire au flux, qui crée un joint étanche contre les sièges de vanne. Conçu pour des performances robustes sans les exigences extrêmes de pression et de température des applications intensives, il est idéal pour le contrôle marche/arrêt de l'eau, du pétrole, du gaz et de la vapeur dans les environnements municipaux, commerciaux et industriels, offrant une faible résistance au débit et une longue durée de vie lorsqu'il est utilisé correctement.

Caractéristique du produit et application

Un robinet-vanne à usage moyen est conçu pour un contrôle marche/arrêt fiable dans les systèmes de tuyauterie à pression modérée. Il est doté d'un corps robuste, d'options de tige montante ou non et d'une porte hermétique pour une chute de pression minimale lorsqu'elle est complètement ouverte. Adapté aux applications d'eau, de pétrole, de gaz et de vapeur basse pression, il est largement utilisé dans les systèmes industriels, commerciaux et municipaux pour l'isolation, la distribution et le contrôle de processus où un fonctionnement fréquent n'est pas nécessaire.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau

Température de fonctionnement : -10°C ≤ T ≤ 100°C

Filetage conforme à la norme ISO 228

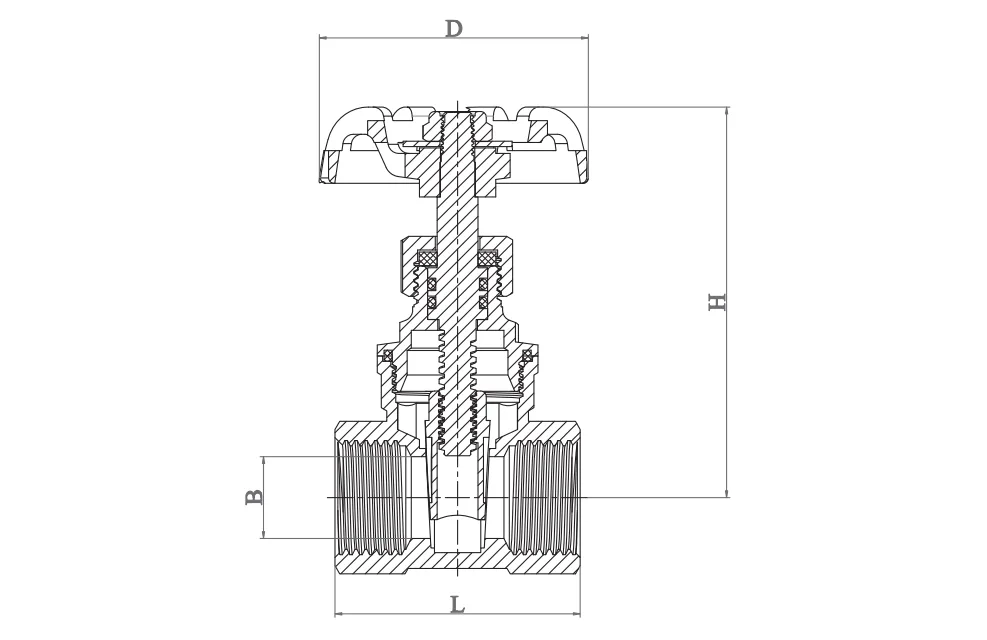

Dimension du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de service prévues.

5. Avant de mettre le robinet-vanne à usage moyen en service, faites-le passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

7.Pour les robinets-vannes et les robinets à soupape, il est recommandé de les installer avec la tige verticale et la poignée de commande sur le dessus.

Mode d'emploi

Les robinets-vannes à usage moyen sont actionnés manuellement. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

1. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

2. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

3. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent : poignée, écrou de poignée, garniture, presse-étoupe, écrou de garniture.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.
