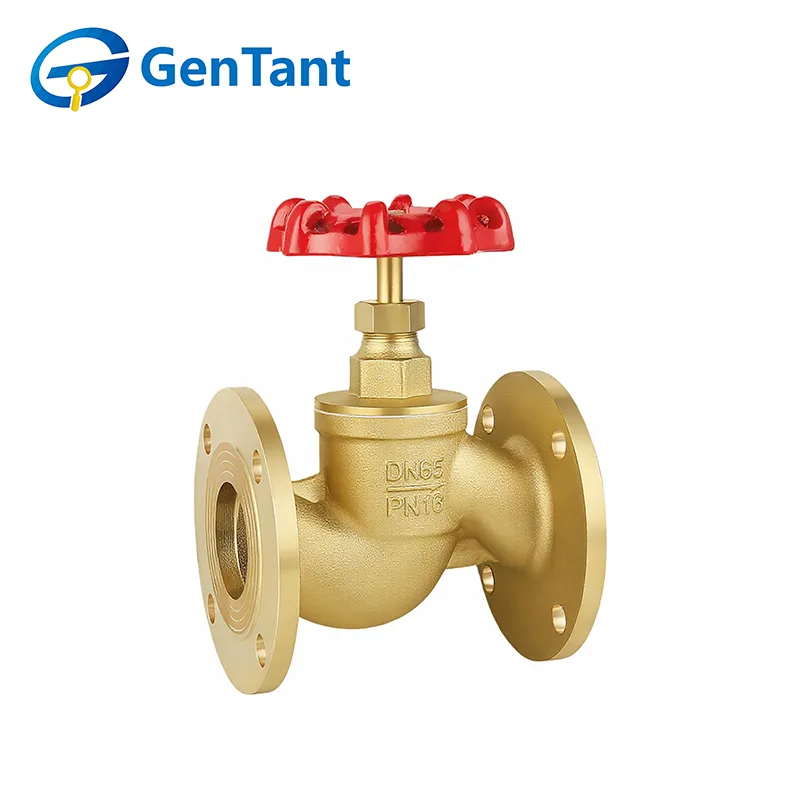

Vanne à soupape à bride

Un robinet à soupape à bride est un dispositif de contrôle de débit industriel robuste qui se distingue par ses extrémités à brides, qui facilitent une connexion sécurisée et boulonnée aux brides du pipeline. Sa fonction principale est de fournir un étranglement, une régulation et un arrêt précis du débit de fluide. La vanne fonctionne via une tige à mouvement linéaire qui abaisse un disque ou un clapet perpendiculairement sur un anneau de siège fixe, créant un changement caractéristique dans la direction du débit (souvent un trajet en « S »). Cette conception permet un contrôle précis du débit et une étanchéité positive. Le raccordement à bride le rend adapté aux installations à haute intégrité et résistantes aux fuites dans les systèmes moyenne à haute pression trouvés dans les applications de production d'électricité, de traitement chimique, de pétrole et de gaz et de CVC à grande échelle.

Caractéristique du produit et application

Le robinet à soupape à bride se distingue par ses raccords d'extrémité boulonnés, garantissant une étanchéité à haute résistance et une installation facile dans des réseaux de tuyauterie plus grands. Sa principale caractéristique est la conception du corps en Z, offrant une précision d'étranglement exceptionnelle et un arrêt fiable. Dans les secteurs résidentiels et commerciaux, il est largement utilisé pour les conduites d'eau principales, les systèmes de refroidissement CVC et le contrôle de l'eau d'alimentation des chaudières, où un entretien fréquent et une régulation stable du débit sont essentiels.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau, huile, gaz non corrosifs et ininflammables

Température de fonctionnement : -20°C ≤ T ≤ 150°C

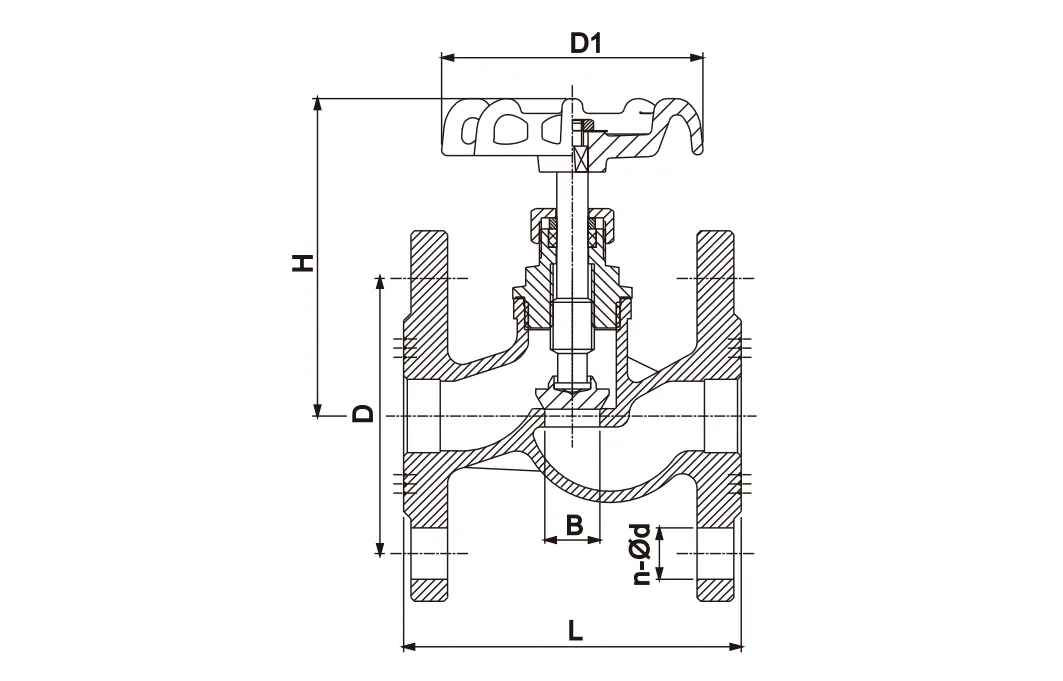

Dimension du produit

Directives d'installation

1. Nettoyez et préparez soigneusement le système de tuyauterie avant d'installer la vanne.

2. Avant l'installation, retirez tous les embouts de protection et inspectez les ports de valve et les surfaces d'appui pour vous assurer qu'ils sont propres.

3.Fournissez un support adéquat à la vanne pour éviter les contraintes liées à la tuyauterie de raccordement.

4. Confirmez que les valeurs nominales de pression et de température du robinet à soupape à bride sont adaptées aux conditions de service prévues.

5. Avant de mettre la vanne en service, faites-la passer complètement de l'ouverture à la fermeture pour vérifier son bon fonctionnement.

6. Après l'installation, vérifiez que l'écrou de presse-étoupe est correctement serré.

7.Pour les robinets-vannes et les robinets à soupape, il est recommandé de les installer avec la tige verticale et la poignée de commande sur le dessus.

Mode d'emploi

1. Les vannes à vanne et à soupape sont actionnées manuellement. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir et dans le sens des aiguilles d'une montre pour fermer.

Inspection et entretien

2. L'inspection de routine et la maintenance préventive ne sont généralement pas nécessaires, à l'exception du réglage occasionnel de la garniture de tige et du cycle périodique de la vanne d'ouverture à fermeture.

3. En cas de fuite de garniture, serrez l'écrou de garniture dans le sens des aiguilles d'une montre d'un quart de tour environ (ou jusqu'à ce que la fuite cesse) pour augmenter la pression d'étanchéité sur la garniture de tige. Ne remballez jamais une vanne lorsqu’elle est sous la pression du système.

4. Lors du remplacement de la tige de valve, remplacez également le matériau d'emballage.

Pièces de rechange

Dans des conditions normales de fonctionnement, des pièces de rechange sont rarement nécessaires. Les pièces de rechange recommandées pour chaque type de vanne comprennent :

Vannes à soupape : poignée, écrou de poignée, garniture, presse-étoupe, écrou de garniture, disque et siège.

Lors de la commande de pièces, veuillez fournir le numéro de figure de la vanne, sa taille, la pièce requise et son âge approximatif.
