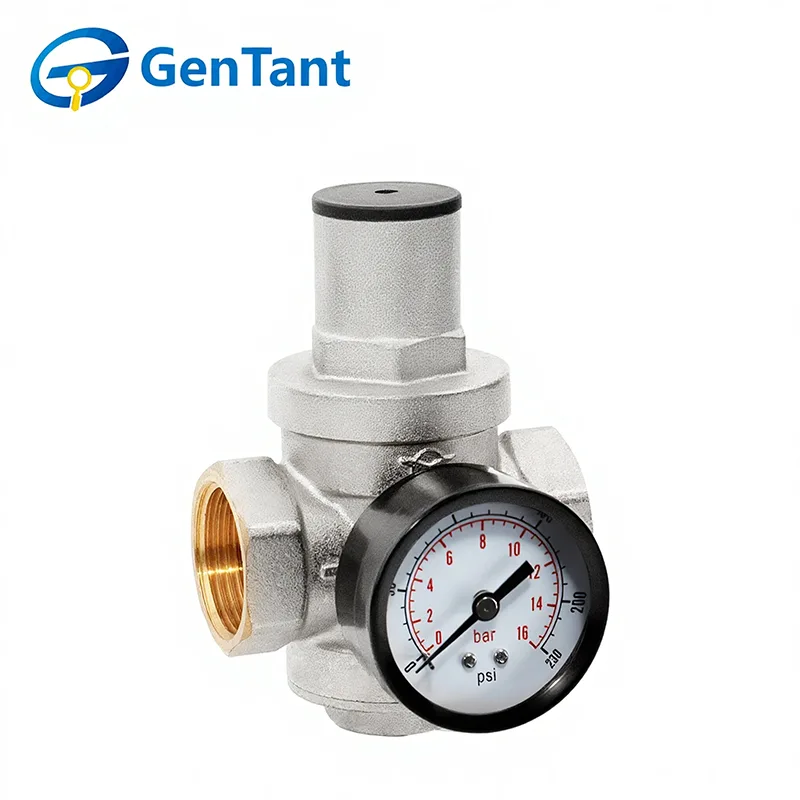

Soupape de réduction de pression

Conçues pour la durabilité et la précision, les vannes GenTant sont spécifiées par les ingénieurs et achetées par des partenaires du monde entier. Nous nous engageons au contrôle de la qualité et produisons de manière professionnelle des solutions de haute qualité adaptées pour répondre aux divers besoins des applications. Notre usine propose des services personnalisés et fournit des échantillons gratuits, vous permettant d'évaluer nos produits avant de prendre une décision. Nous vous invitons à consulter nos données techniques ou à discuter des exigences de votre application avec notre équipe. Collaborons pour fournir des solutions de gestion de pression fiables et rentables pour votre prochain projet.

Caractéristique du produit et application

Ce réducteur de pression, également connu sous le nom de régulateur de pression, est conçu pour être utilisé dans les systèmes d'alimentation en eau chaude et froide afin de fournir une réduction de pression réglable. Il maintient constamment la pression en aval au niveau ou en dessous du point de consigne, quelles que soient les fluctuations de la pression d'alimentation principale. Même dans des conditions statiques, la pression après le régulateur ne dépassera pas la valeur prédéfinie. Doté d'un principe de fonctionnement « post-action », il assure un contrôle précis et fiable. Le régulateur comprend un port fileté sur le côté pour une surveillance facile de la pression (manomètre vendu séparément), et les deux extrémités de connexion sont équipées de capuchons de protection en nylon pour assurer l'intégrité du joint.

Paramètre de produit (spécification)

Diamètre nominal : DN15 à DN50

Pression d'entrée maximale : 2,5 MPa

Plage de régulation de pression : 0,1 à 0,55 MPa

Pression de sortie préréglée en usine : 0,3 MPa

Température maximale du fluide de fonctionnement : +80 °C

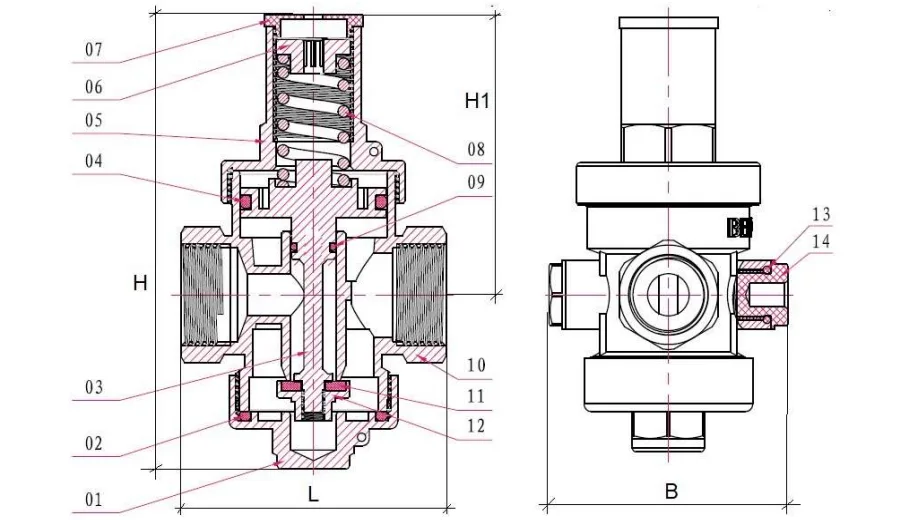

Dimension

Structure du produit et principe de fonctionnement

Structure

La soupape de réduction de pression GenTant se compose de raccords d'entrée et de sortie, d'un élément de détection à ressort et d'un mécanisme de réglage.

Principe de fonctionnement

Le fluide pénètre dans la chambre d'entrée et exerce une force égale sur le clapet de la vanne et sur la surface inférieure du piston. La force du ressort maintient le régulateur ouvert jusqu'à ce que la pression moyenne agissant sur le piston dans la chambre de sortie s'équilibre avec la pression réglée. À ce stade, le clapet de la vanne commence à fermer le passage entre les chambres, augmentant la résistance et réduisant la pression de sortie à la valeur définie. A l'aide de l'écrou de réglage en laiton, la pression de sortie du régulateur peut être réglée à une valeur souhaitée différente de celle préréglée en usine (3 bars).

Instructions d'installation et d'utilisation

Le régulateur de pression peut être installé dans n'importe quelle orientation. Le sens du fluide doit correspondre à la flèche indiquée sur le corps de la vanne. Le manchon de réglage doit être en position de fonctionnement.

Le régulateur doit être installé dans un emplacement facilitant les opérations de mise en service et de maintenance.

Un filtre mécanique d'une finesse de filtration d'au moins 500 microns doit être installé en amont du régulateur.

Les conditions suivantes doivent être remplies lors de l'installation :

● Nettoyer et rincer soigneusement la section d'entrée de la canalisation.

● Assurez-vous qu'aucun matériau d'étanchéité (tel que ruban d'étanchéité pour filetage en PTFE, cordon d'étanchéité en chanvre, etc.) ne pénètre dans la chambre de travail du régulateur.

● Dans les nouvelles constructions ou les projets de rénovation majeurs, les tests de pression et le rinçage des canalisations doivent être effectués avant l'installation du régulateur.

Le réducteur de pression GenTant ne doit supporter aucune charge provenant du pipeline (y compris la flexion, la compression, la tension, la torsion, le désalignement, les vibrations, le serrage inégal des fixations, etc.). Si nécessaire, des supports ou des compensateurs doivent être installés pour éliminer les charges imposées par la canalisation sur la vanne. Le couple d'installation maximum du régulateur est indiqué dans le tableau ci-dessous.

Il est recommandé d'installer le régulateur en amont du compteur d'eau. Le contrôle de la pression doit être effectué à l'aide d'un manomètre, qui peut être installé à l'emplacement du bouchon du régulateur. La jauge affiche la pression de sortie du régulateur.

Pour régler la pression de réglage, desserrez d'abord le capuchon, puis utilisez une clé pour tourner la vis de réglage jusqu'à ce que la pression souhaitée soit atteinte comme indiqué sur le manomètre. Tourner la vis de réglage dans le sens des aiguilles d'une montre augmente la pression de réglage, tandis que la tourner dans le sens inverse des aiguilles d'une montre la diminue. Serrez fermement le couvercle une fois le réglage terminé.

Pour éviter le bruit ou la cavitation, il est recommandé de maintenir le rapport pression entrée/sortie inférieur à 2,5 MPa. Par exemple, si la pression de sortie requise est de 4 bars, la pression d'entrée ne doit pas dépasser 10 bars. Si nécessaire, envisagez d’installer des réducteurs de pression supplémentaires en série.
