Groupe de sécurité des chaudières

Un groupe de sécurité de chaudière est un ensemble intégré et critique conçu pour fournir une protection complète et un contrôle opérationnel des systèmes de chaudière à eau chaude. Sa fonction principale combine trois mécanismes de sécurité essentiels : une soupape de surpression pour libérer automatiquement l'excès de pression et éviter une surpression catastrophique ; un manomètre pour une surveillance visuelle en temps réel de la pression du système ; et une vanne combinée unique qui intègre des fonctions supplémentaires telles que la régulation du débit, un clapet anti-retour ou des fonctionnalités de vanne de remplissage pour maintenir des niveaux d'eau sûrs et empêcher le reflux. Cette unité intégrée garantit la sécurité du système, la stabilité opérationnelle et le respect des codes de chauffage stricts, protégeant ainsi contre les dommages et les conditions dangereuses dans les installations de chaudières commerciales et résidentielles.

Caractéristique du produit et application

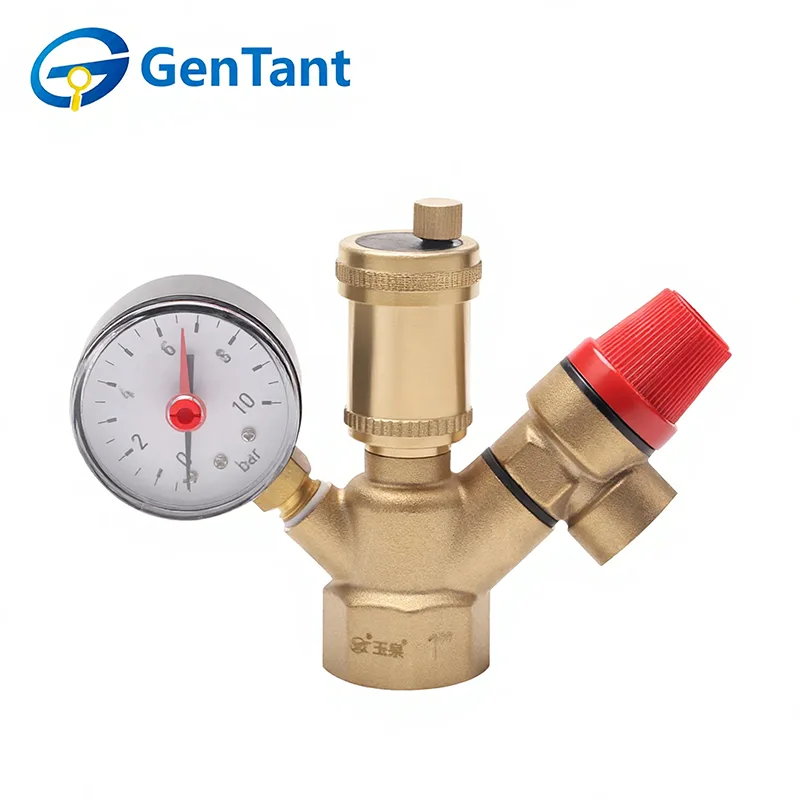

Une Chaudière Groupe de Sécurité 1 est un ensemble de protection intégré pour les systèmes autonomes de chauffage et d'eau chaude sanitaire (ECS) (jusqu'à 10 bar). Il combine trois fonctions critiques dans un seul corps en laiton pour garantir la stabilité opérationnelle.

Protection contre la pression : une soupape de sécurité intégrée évacue automatiquement l'eau si la pression dépasse la limite définie, empêchant ainsi la rupture du réservoir ou du tuyau.

Élimination de l'air : une grille d'aération automatique purge continuellement les gaz, empêchant ainsi les « sas d'air », le bruit et la corrosion interne.

Surveillance : Un manomètre intégré permet un suivi visuel en temps réel de la pression du système.

Utilisé dans les systèmes de chauffage et d'eau chaude en boucle fermée, il protège les chaudières et les chauffe-eau indirects de la dilatation thermique. Il est essentiel pour maintenir la sécurité dans les habitations privées disposant de sources de chaleur indépendantes au gaz, à l’électricité ou à combustible solide.

Paramètre de produit (spécification)

Spécification technique

Pression nominale, MPa : 1,0

Pression d'essai, MPa : 1,5

Température de fonctionnement dans le pipeline : jusqu'à +120 °C

Taille de connexion, pouces : 1

Pression de réglage de la soupape de sécurité, bar : 3,0

Pression minimale du fluide de service, bar : 0,05

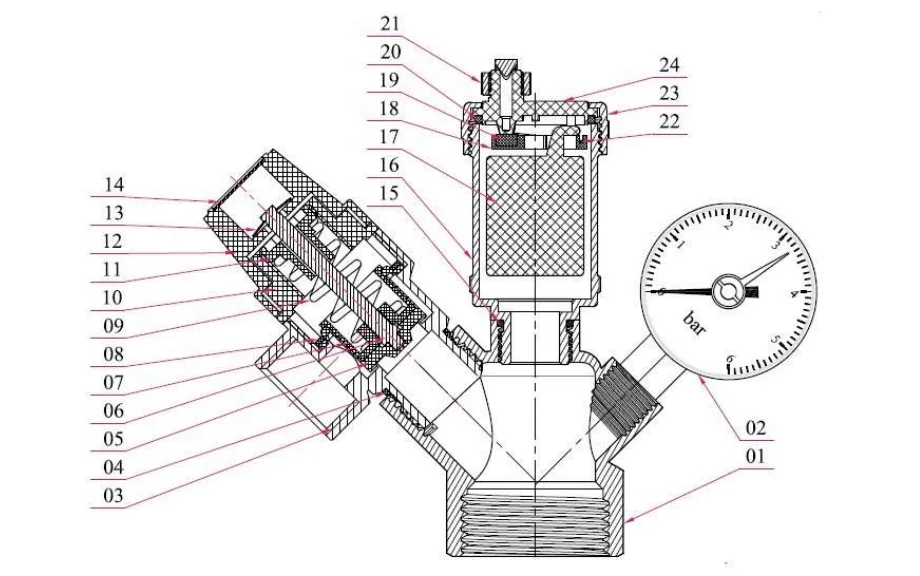

Composition du matériau

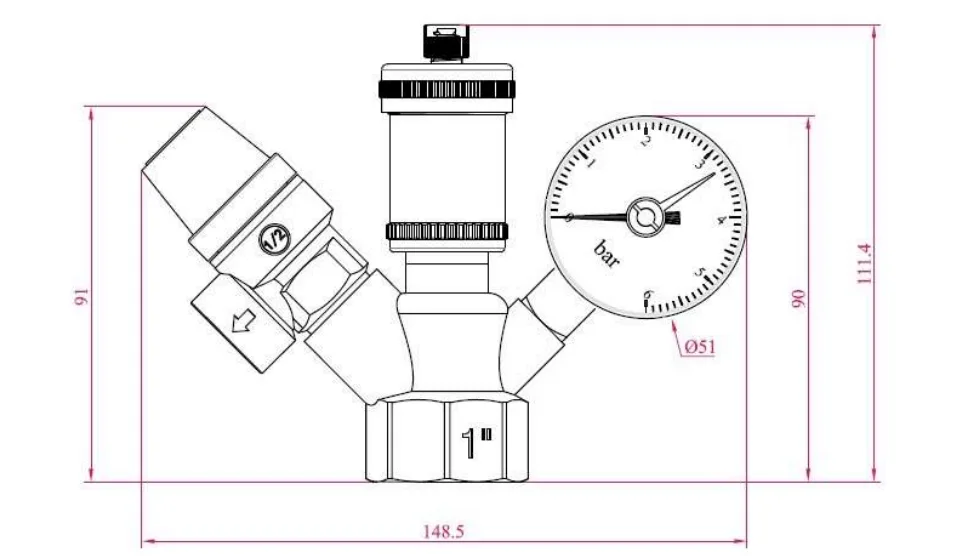

Dimension du produit

Principe de fonctionnement

Le groupe de sécurité des chaudières 1 fonctionne comme un « chien de garde » automatisé pour votre système de chauffage. Lors de la mise en service, le purgeur d'air automatique commence immédiatement à purger les gaz piégés pour assurer une circulation efficace et prévenir la corrosion.

En fonctionnement normal, le manomètre fournit un diagnostic constant : des lectures faibles suggèrent une fuite ou une défaillance du vase d'expansion, tandis que des lectures élevées avertissent d'une surchauffe ou d'une génération de vapeur. En cas d'urgence, si la pression atteint la limite de 3 bars, la soupape de sécurité se déclenche instantanément, évacuant l'excès de fluide pour éviter une rupture catastrophique d'une canalisation ou d'une chaudière.

Instructions d'installation et d'utilisation

Emplacement : Installez le groupe de sécurité chaudière 1 directement à la sortie du générateur de chaleur ou de la chaudière.

Chemin dégagé : assurez-vous qu'aucune vanne d'arrêt n'est installée sur la tuyauterie entre le groupe de sécurité et l'unité protégée.

Orientation : Monter l'appareil de manière à ce que la bouche d'aération et la soupape de sécurité soient parfaitement verticales. Positionnez le manomètre de manière à ce qu'il soit facilement visible pour l'opérateur.

Vérification avant l'installation : Avant l'installation ou tout retrait, vérifiez que le système de canalisations est complètement dépressurisé.

Exigences de fonctionnement et de sécurité

Limites de fonctionnement : faites fonctionner le groupe de sécurité uniquement dans les plages de température et de pression spécifiées (max. 1,0 MPa / 10 bar), comme indiqué dans ce manuel.

Entretien préventif : Pour éviter que le tiroir de la soupape de sécurité ne se grippe, testez manuellement la soupape au moins une fois par mois. Effectuez ce test en tournant la poignée de la vanne dans le sens des aiguilles d'une montre jusqu'à ce qu'un clic distinct se fasse entendre.

Mandat de sécurité : n'utilisez jamais le groupe de sécurité dans des systèmes dépassant sa pression maximale nominale de 1,0 MPa.
