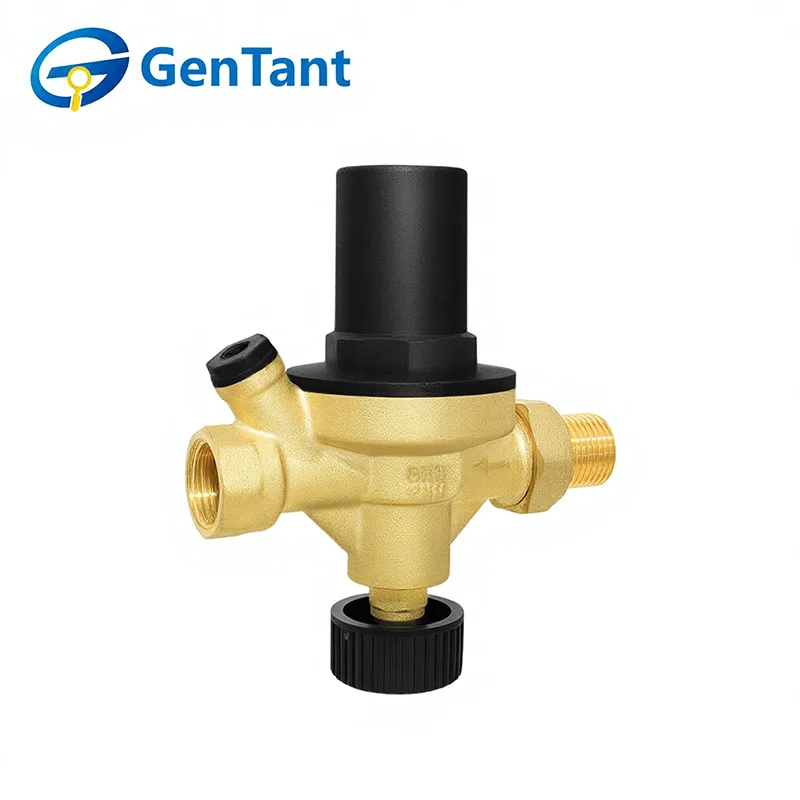

Valve de remplissage automatique

Les vannes de remplissage automatiques sont des composants essentiels aux systèmes modernes de traitement des fluides et des gaz, conçus pour réguler et contrôler avec précision le débit de liquides ou de gaz pendant les opérations de remplissage. Ces vannes s'ouvrent, contrôlent et se ferment automatiquement pour distribuer un volume prédéterminé de fluide dans des conteneurs, des réservoirs ou des systèmes, garantissant ainsi la précision, la répétabilité et la réduction des déchets dans tous les processus. Leur fonction principale est d'améliorer l'efficacité opérationnelle, d'améliorer la sécurité en empêchant le remplissage excessif et de maintenir une qualité constante des produits dans des applications allant du traitement de l'eau et du traitement chimique à la distribution de boissons et à la production pharmaceutique.

Caractéristique du produit et application

Cette vanne de remplissage automatique intégrée combine plusieurs fonctions, notamment la filtration, la réduction de pression, l'arrêt et le contrôle. Sa conception à grand diaphragme garantit une sensibilité élevée et un actionnement fiable, maintenant une pression de sortie stable même dans des conditions d'entrée fluctuantes. Le clapet anti-retour intégré offre une protection essentielle contre la contamination de l'eau potable.

Idéal pour les systèmes de chauffage, de refroidissement et d'eau glacée en boucle fermée, il est installé sur les conduites d'eau d'appoint pour reconstituer automatiquement l'eau et maintenir une pression précise du système. Il empêche le flux inverse lors des chutes de pression d'alimentation, garantissant ainsi la sécurité opérationnelle et le respect des normes de santé dans les applications de CVC, de circulation industrielle et d'énergie urbaine.

Paramètre de produit (spécification)

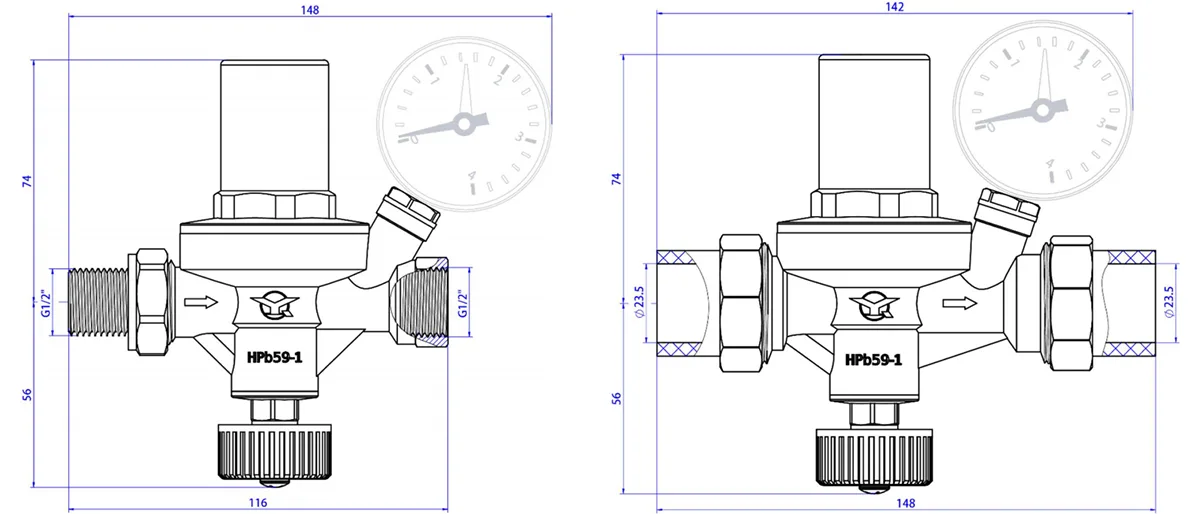

Type de connexion

Raccordement de la vanne de remplissage automatique :DN15 (1/2")

Connexion de la vanne de remplissage automatique Dual PPR : 25PPR

Spécification technique

① Pression d'entrée maximale : 16 bars

② Plage de réglage de la pression : 0,2 – 6 bar

③ Pression préréglée en usine : 1,5 bar

④ Maille filtrante : 60 mailles (0,28 mm)

⑤ Plage de température applicable : 5 – 70 °C

⑥ Connexion du manomètre : G1/4"

Composition du matériau

① Corps principal : HPb59-1 (laiton au plomb)

② Étanchéité : EPDM (monomère d'éthylène propylène diène)

③ Écran filtrant : S304 (acier inoxydable 304)

Instructions d'installation et d'utilisation

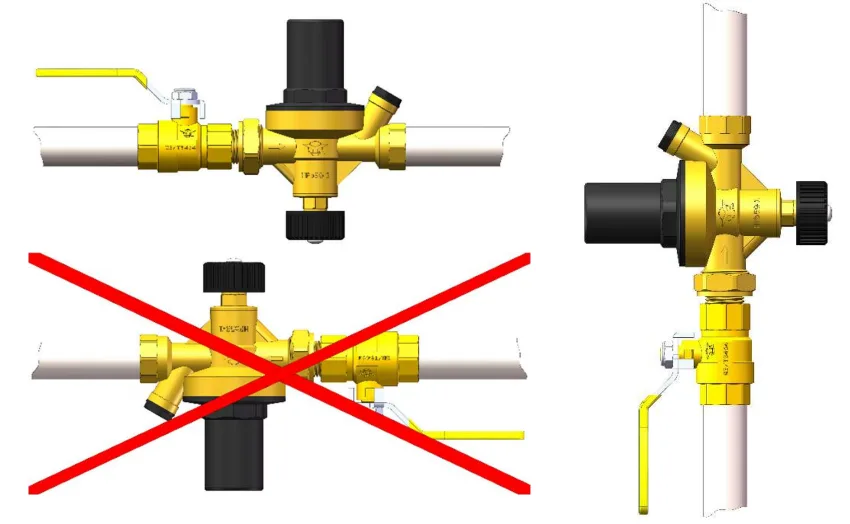

①installation

Ce produit peut être installé horizontalement ou verticalement dans la canalisation, mais ne doit pas être installé à l'envers.

La pression de sortie de la vanne est d'au moins 0,3 kg supérieure à la pression statique du système.

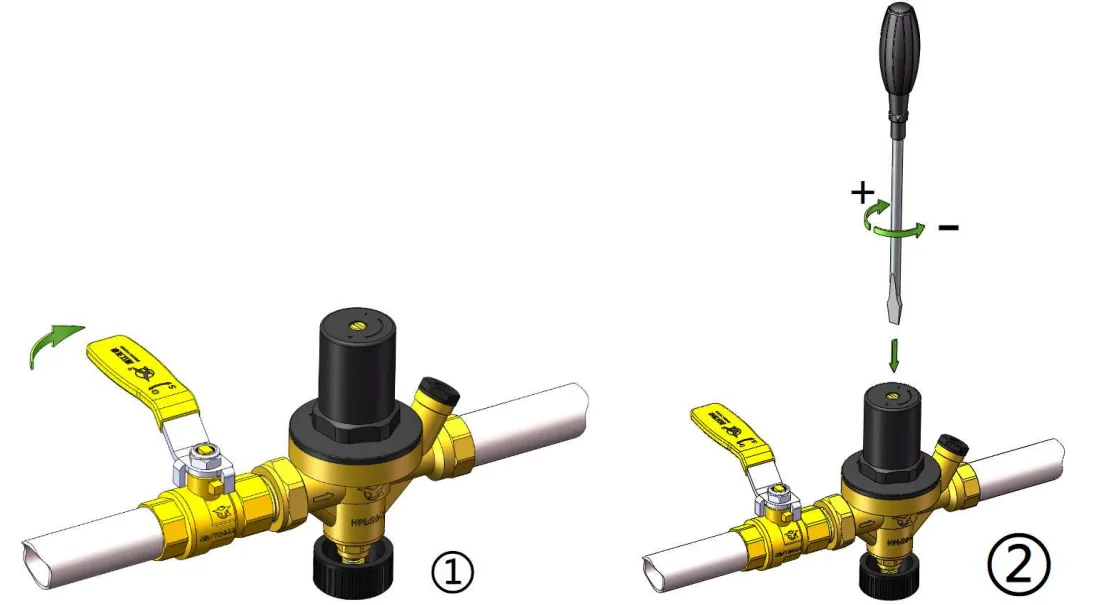

②Réglage de la pression

Fermez la vanne amont.

Utilisez un tournevis à tête plate pour régler la vis de régulation sur le capuchon en plastique : tournez dans le sens des aiguilles d'une montre pour augmenter la pression de sortie et dans le sens inverse des aiguilles d'une montre pour diminuer la pression de sortie. Ajustez jusqu'à ce que la pression de sortie souhaitée soit atteinte.

Ouvrir la vanne amont.

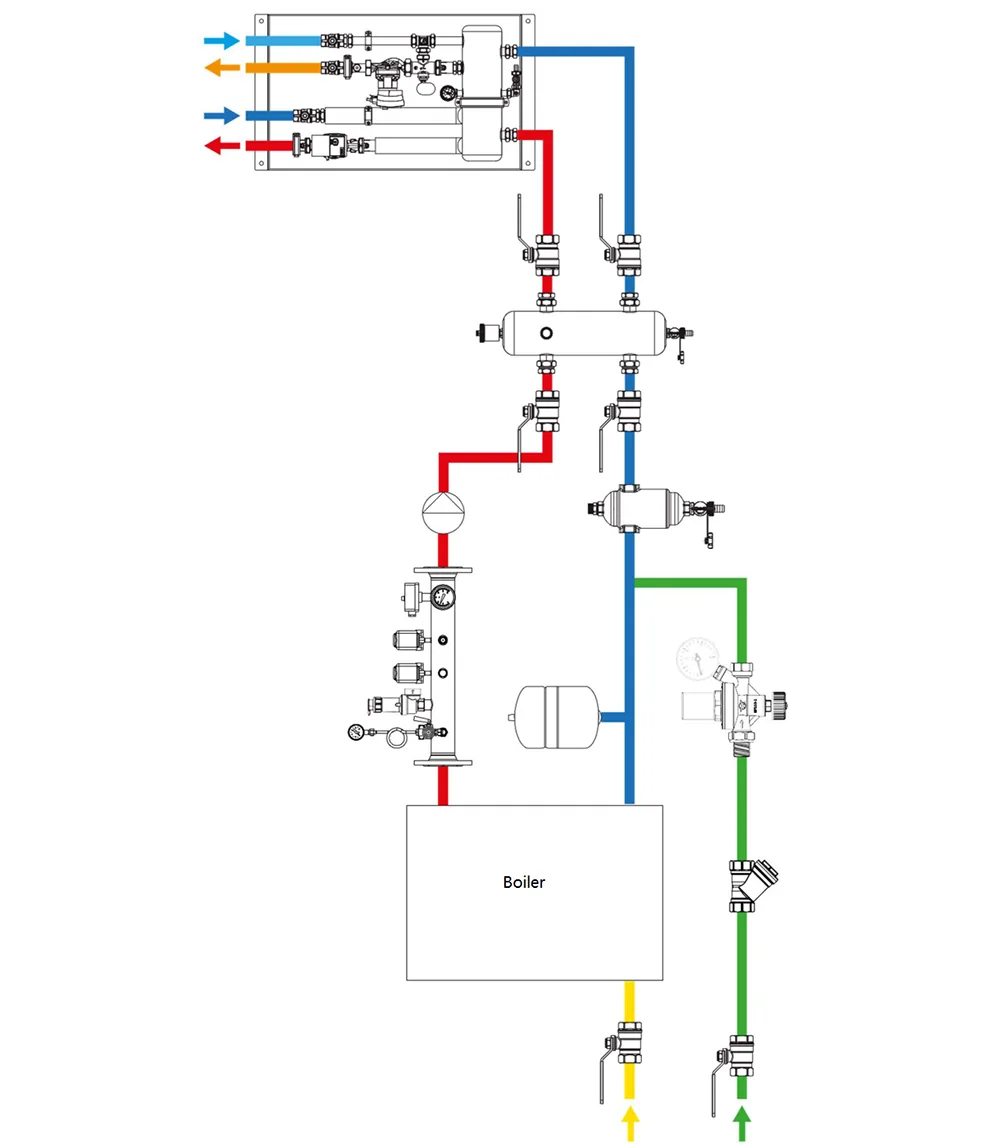

③Scénarios d'application
