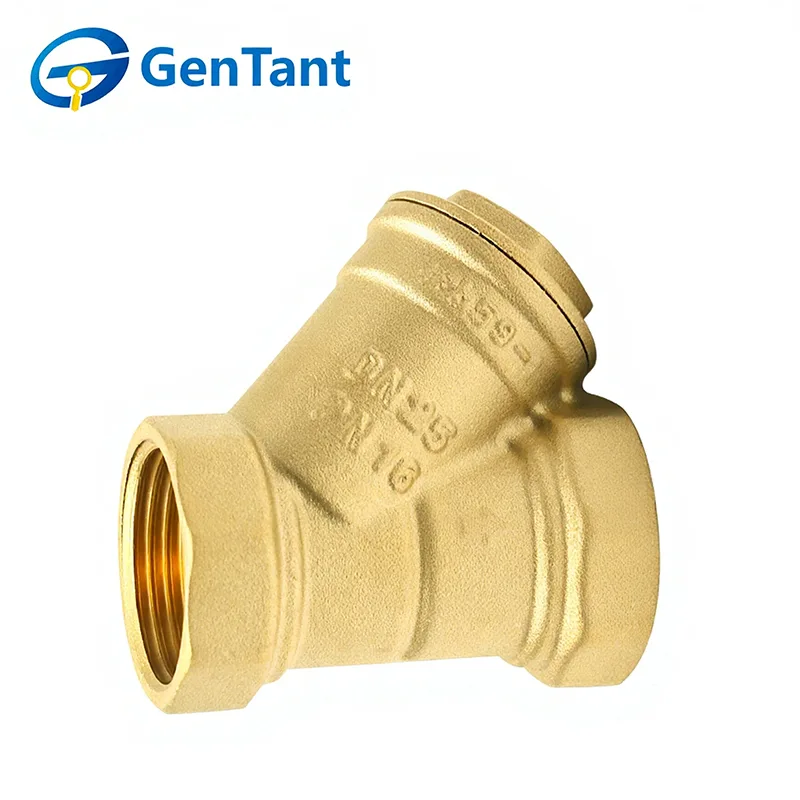

Vanne de crépine de type Y

En tant que fournisseur mondial de confiance, notre gamme comprend des crépines polyvalentes de type Y et des crépines à panier qui répondent aux normes internationales rigoureuses. Procurez-vous des solutions de filtration fiables auprès de GenTant pour bénéficier de prix de gros compétitifs, d'une fabrication OEM professionnelle et d'une qualité testée à 100 % en usine. Nous invitons les distributeurs et sous-traitants mondiaux à lancer des achats en gros et à découvrir notre logistique et notre support technique de classe mondiale. Sécurisez l’intégrité de votre système de tuyauterie grâce à la technologie de filtration éprouvée de GenTant.

Caractéristique du produit et application

La vanne à filtre de type Y est un composant de protection essentiel doté d'un tamis à mailles cylindrique logé dans une branche en « Y » diagonale. Cette conception lui permet de piéger le sable, le tartre et les débris avec une chute de pression minimale. Sa principale application concerne les conduites commerciales de CVC et d'eau domestique, où il est installé en amont d'équipements coûteux tels que des pompes et des compteurs pour éviter le colmatage. Sa forme compacte le rend idéal pour les espaces restreints des salles mécaniques des bâtiments.

Paramètre du produit

Spécification technique

Pression nominale : 1,6 MPa

Milieu de travail : eau, huile, gaz non corrosifs et ininflammables

Température de fonctionnement : -10°C ≤ T ≤ 120°C

Filetage conforme à la norme ISO 228

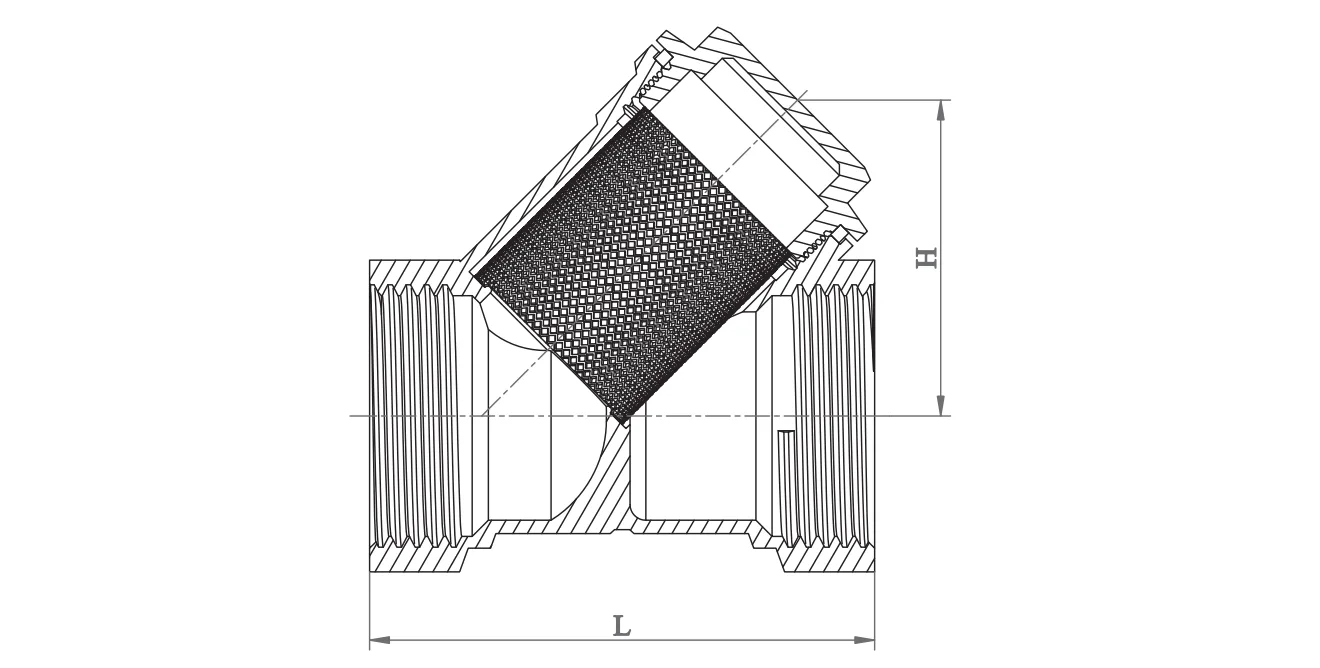

Dimension du produit

Directives d'installation

Préparation du système : Assurez-vous que le pipeline est débarrassé de tous les débris de construction avant l'installation. Retirez les capuchons de protection et vérifiez que le maillage intérieur est correctement mis en place.

Flux directionnel : les crépines sont unidirectionnelles. Assurez-vous que la flèche sur le corps de la vanne pointe dans le sens de l'écoulement du fluide. Pour la vanne à filtre de type Y, le boîtier du tamis doit pointer vers le bas pour permettre à la gravité de faciliter la collecte des débris.

Outillage correct : appliquez une clé uniquement sur l'extrémité hexagonale la plus proche du tuyau à fileter. N'appliquez pas de couple sur le corps de la vanne, car cela pourrait provoquer une déformation permanente.

Étanchéité des filetages : utilisez du ruban PTFE ou du mastic uniquement sur les filetages mâles des tuyaux. Ne laissez pas l'excès de produit d'étanchéité pénétrer dans la vanne, car cela pourrait obstruer la maille du filtre.

Espacement : assurez-vous qu'il y a un espace suffisant sous le capuchon de la crépine pour permettre le retrait et le nettoyage de la crépine lors d'un entretien futur.

Mode d'emploi

Fonction : Ces vannes sont conçues uniquement pour la filtration mécanique. Ce sont des composants passifs qui protègent les équipements en aval tels que les pompes, les compteurs et les échangeurs de chaleur.

Mise en service initiale : Après le démarrage du système, surveillez la chute de pression à travers le filtre. Une baisse significative indique que l'écran a collecté des débris de « démarrage » initiaux et nécessite un nettoyage immédiat.

Limites de pression : assurez-vous que les conditions de fonctionnement ne dépassent pas les valeurs nominales de pression et de température indiquées pour éviter une défaillance du boîtier.

Inspection et entretien

Nettoyage régulier : dévissez périodiquement le capuchon de la crépine pour retirer et nettoyer la maille en acier inoxydable. La fréquence dépend des niveaux de sédiments du fluide.

Inspection du joint : Inspectez le joint du capuchon ou le joint torique chaque fois que la crépine est ouverte. Remplacez-le si des signes d'usure ou d'aplatissement sont visibles pour éviter les fuites.

Entretien du filtre : nettoyez le maillage avec une brosse douce et de l'eau. N'utilisez pas de tamis endommagé ou déformé, car les débris contournés endommageraient les composants en aval.

Protocole de sécurité : N'essayez jamais d'ouvrir le bouchon du filtre lorsque le système est sous pression. Isolez la section et relâchez toute pression interne avant l'entretien.

Compensation du joint : si une fuite se produit au niveau du capuchon, serrez légèrement le capuchon. Si la fuite persiste, remplacez le joint plutôt que de trop serrer.
